TL125 その4
M岡です!

またまた続きの、TL125のエンジン内点検です。

まずは、圧縮上死点を出してタペットクリアランスの点検です。

サクサク分解していきます。


ヘッドの各部点検

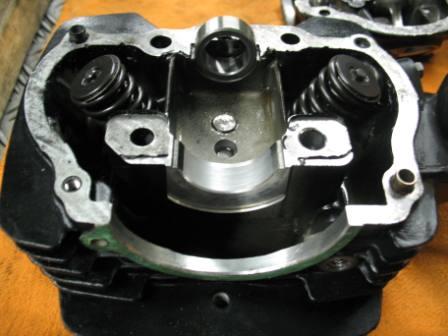

カムシャフトあたり面OK!001.gif    →




ピンクリップが、危ない位置になっていました。
ピストンのクリップ溝に入れやすいよう、ピストンには切り欠き部分があります。
その部分とクリップは”Cリング”になっていますので、欠けている箇所が一致してしますと・・・

e0114857_0251676.jpgエンジン回転中何かの拍子に出てしまう事が・・・
そうなると、目も当てられない事態になってしまいます。
この場合は、ピストンの切り欠き(下向き)に対して、クリップの欠けを逆向き(上向き)へセットします。

シリンダー点検  異常なし!001.gif



ピストン点検 異常なし!001.gif
今回は減りも問題ありませんので、このまま使用します。
ただし、ピストンリングは交換です。


ここまで、さほど大きく問題となる箇所はありません。
意外と、良い状態です。

次回へ続く・・・
