さて、
モンキーのエンジンオーバーホールの続き、いよいよ組立です。

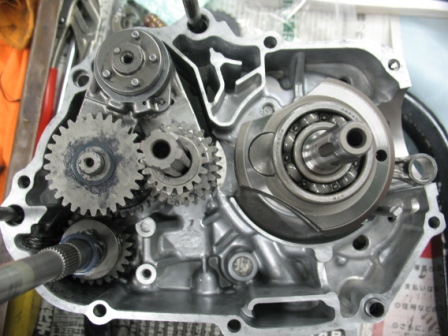

クランクケースにミッションAssy・キックシャフト・クランクをセットしケースを閉じていきます。

ケースの締め付けを慎重に行い、クランクシャフトがスムーズに回る位置を調整します!

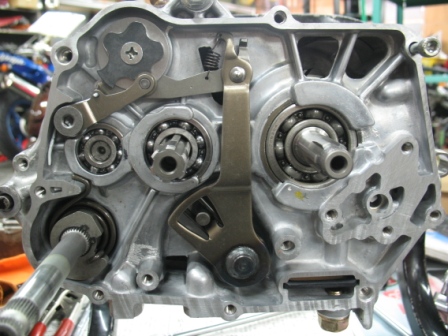

ミッションの動きをチェックします!

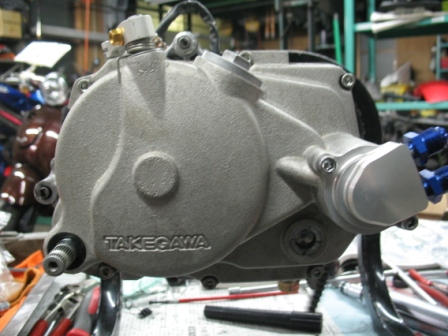

クラッチ廻り装着完了!
次は、腰上です。

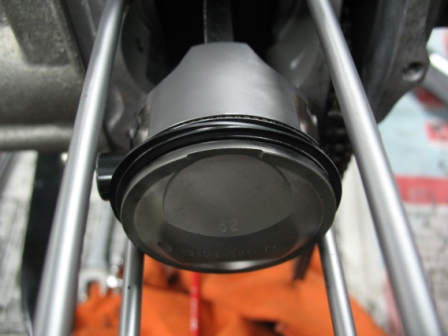

WPC処理したシリンダースタッド・ピストン
DLCが施されたピストンリング。ピストンピン

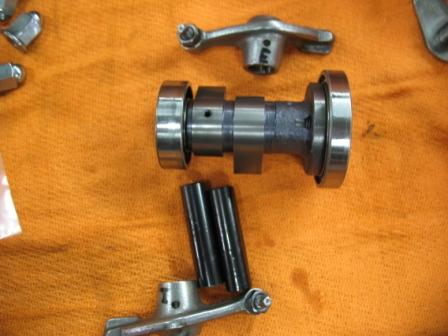

WPC処理したカムシャフト
DLCが施されたロッカーアームシャフト



今回投入されるマル秘パーツの一つ。

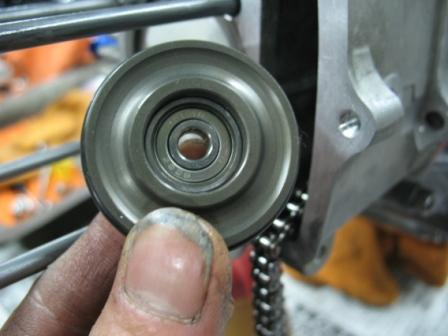

IZUMIモータースのカムチェーン廻りのパーツです。
ベアリングが入っていたり、材質自体を変更されています。
残念ながら、今や絶版になっていて入手が困難なパーツたちです。

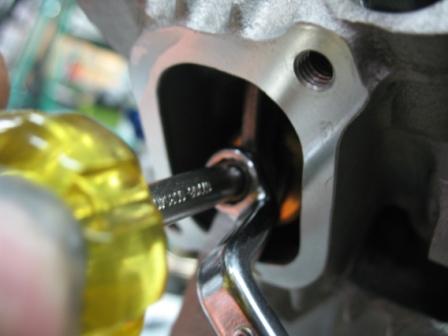

タペットクリアランスは、0.08mmでセットしました!(IN・Exh)

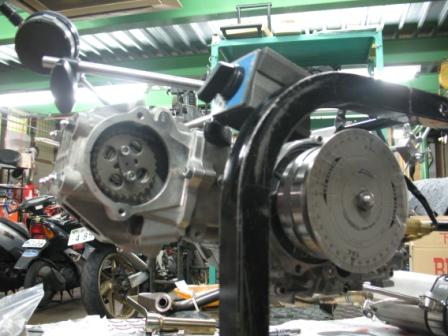

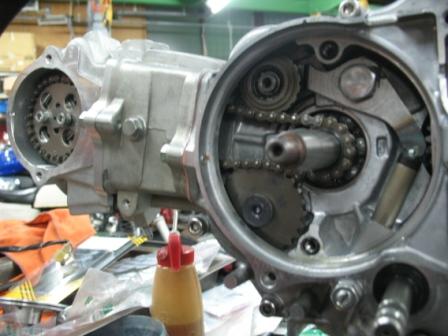

バルブタイミングを点検していきます。

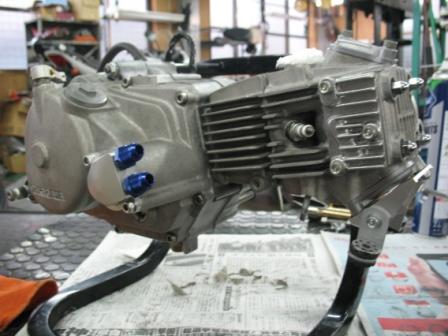

エンジン完成です。



エンジンの位置出しを慎重に行い、搭載します。
ここを怠ると、せっかくのエンジンも台無しになってしまいます。

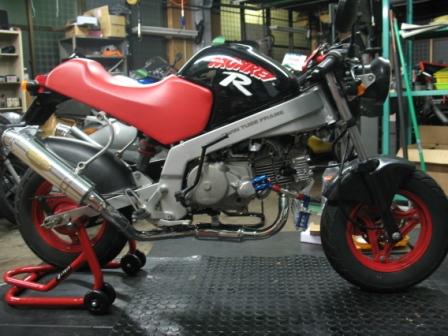

完成です!!
