こんにちは!!

今日は修理車両で入庫されたFORZAのセルモーターが動かないという事で
原因を調べようと思います。

原因としてはセルモーターの中で悪さをしているみたいなので

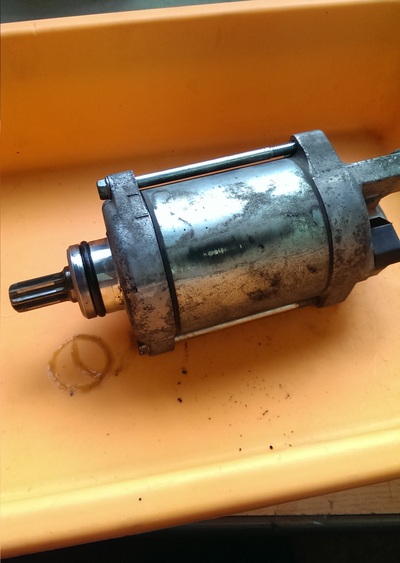

こちらが走行距離が30,000㌔走行のセルモーターです。
分解事体は比較的簡単でギア側に付いてるシャフトのボルトを緩めます。

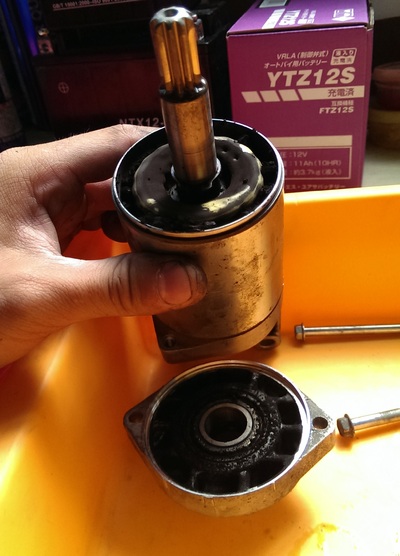

緩めたらギア側のカバー外します。

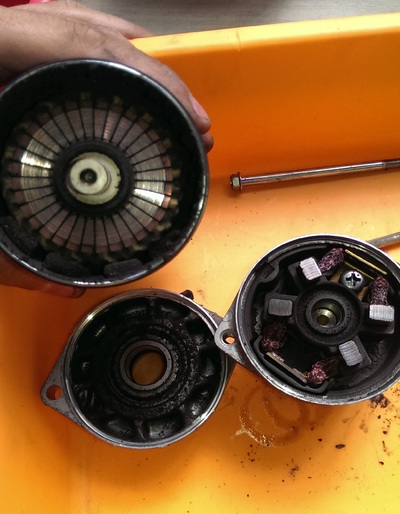

外れたら端子が付く方のカバーも外れるので取ります。

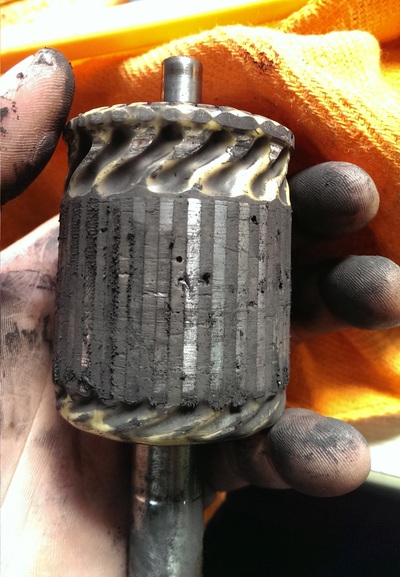

最後に中に入ってるアーマーチュアを外して大きい分解は終了です。

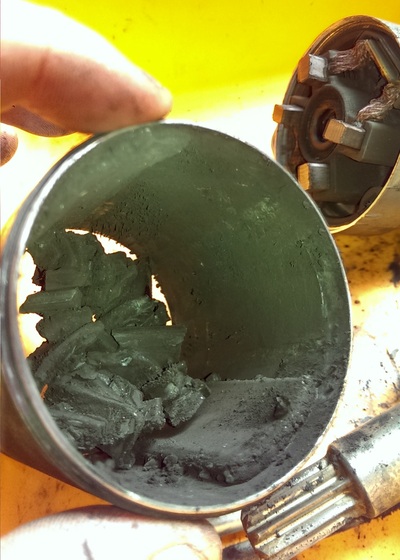

原因としてはブラシの摩耗かと思って開けて見ましたがこれが原因でした。





見てわかりますか!?

これが原因でアーマチュアが動かなくなり、
結果セルモーターが動かなくなっていたみたいです。

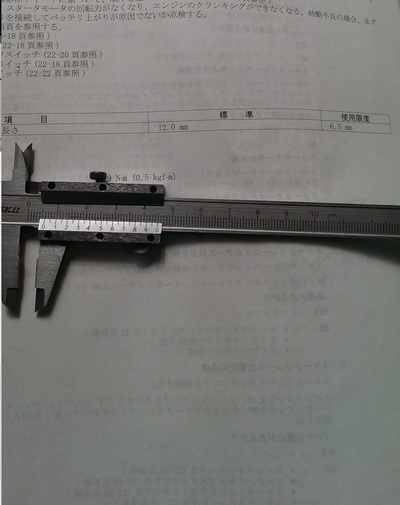

ブラシも計測したらギリギリ範囲内ですが磁石の件がなくても
ブラシの方でセルモーターが動かなくなるのも近かったかもしれないです。





セルモーターのモーターケースはASSYしか部品が出ない為、
セルモーター一式を新品に交換してセルモーターが回り、

セルモーターも使い方によっては早く寿命を迎えるかもしれないので
バッテリーを交換しても動きに何か違和感を感じたら疑ってください。
