グロム インジェクションコントローラー取り付け
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


こんにちは!!

今日は前に紹介していたグロム用インジェクションコントローラの





最初に説明書がインターネットでダウンロードできるので
取り付け部分の項目だけ印刷します。





説明書にはECUの配線に取り付けるみたいなので

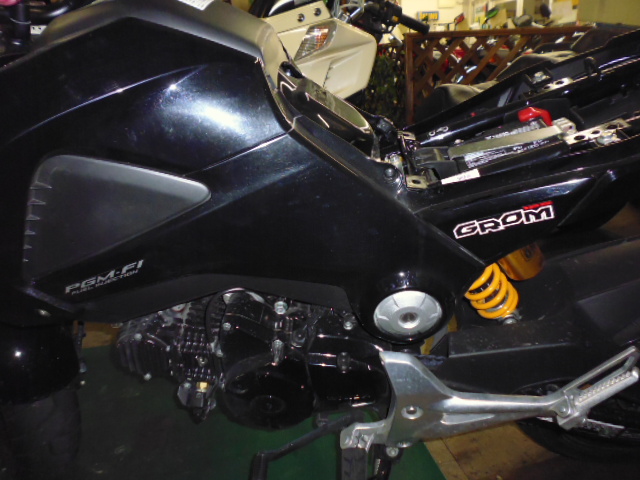

ECUを外す為、まずは左のサイドカウルを外します。





外れたらシートカウル内にECUが収まってるので
車体前方に向かって外して行きます。





外れたらECUをカプラーから外してハーネス側の
カバーから配線が見えるようにカバーを切って行きます。





配線が見えるようになったらいよいよ配線を加工して行きます。





配線の加工はよく説明書を読んでから行います。
間違えたらハーネスやインジェクションコントローラ等
壊れてしまう

配線は全部で10本あるのですが内2本は
違う役割がある為、それ以外の配線のみ繋いでいきます。





配線の加工が終わったら配線をビニールテープで巻き、
ECUを元に戻してインジェクションコントローラーを
タンク下に収めます。





あとはカウルを取りつけてちゃんと接続できるかテストします。

テストする前にスマートフォンに接続する為のアプリを
ダウンロードしときます。
ここで気を付けてもらいたいのがこちらのアプリ

スマートフォンの準備ができたら接続方法が説明書に
書いてあるのでその通りにしたがって接続します。







また最初に表示されてた画面がタコメーターとその下が
アクセル開度、レブリミッターの設定になってます。
接続してる時は常に情報が入ってくるのでスマートフォンの

次の画面はセッティングする際の画面です。
一カ所だけ白い部分は今、どこの部分で燃料を
噴射しているかを示しています。

セッティングはボアアップしてからダイナモに
乗せてやりたいと思うので今回は接続テストのみです。

他にも点火時期や加速ポンプ機能とかもついているので

ただ、ダイナモなど計測できる機器がない状態での
セッティングはかなり難しいのでタケダワさんや
キタコさんから出ている商品の方がマップ製作しなくて
済むので特にこだわりが無い方はそちらの方が
