どーも、五十嵐です。




船橋は台風接近中!
金曜の通勤は少し過ぎたあたりでしょうか?
(記事書いてるのは木曜の夜)





今回はこちら↓



このブログではお馴染みのCRFで御座います。
今回のカスタムは

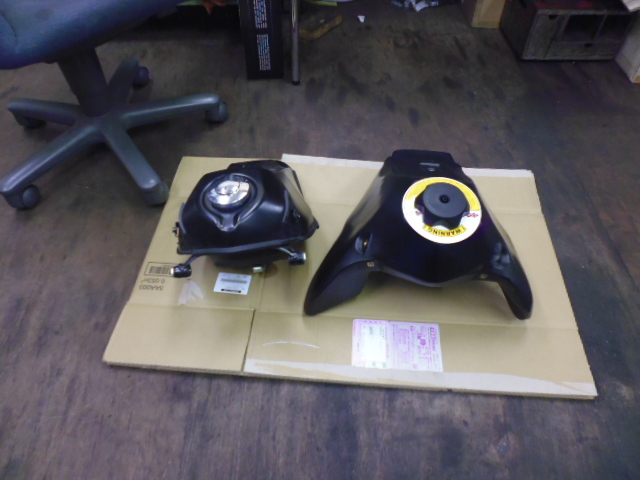

IMSビッグタンク


比べてみてもおっきくなってます!



どれくらい増えるのかはインターネットで調べて下さい!
鉄から樹脂になるので重量も軽くなってます!
燃料の増加分でトントンかもしれませんが!

さすがのUSクオリチーと言ったところでしょうか!


これは国内メーカーの純正部品でもやりますが、

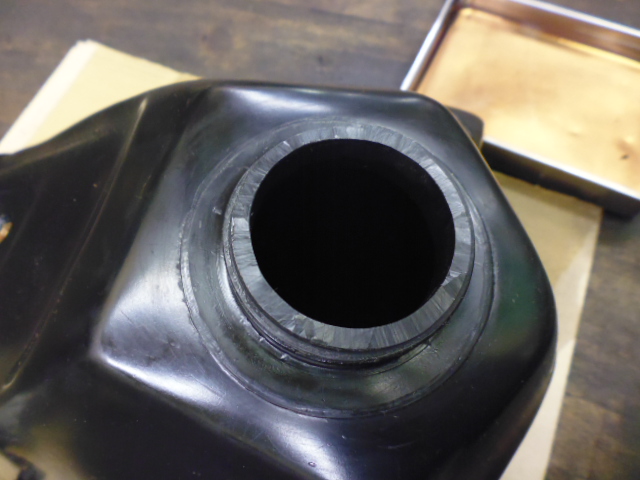

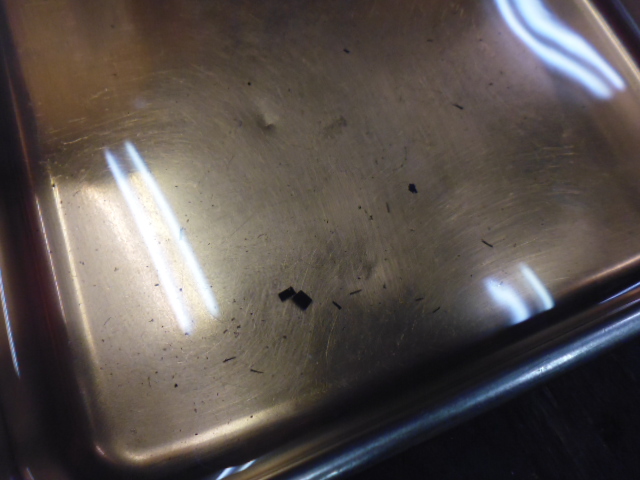

どこのカスかな?



給油口の削ったカスかな?

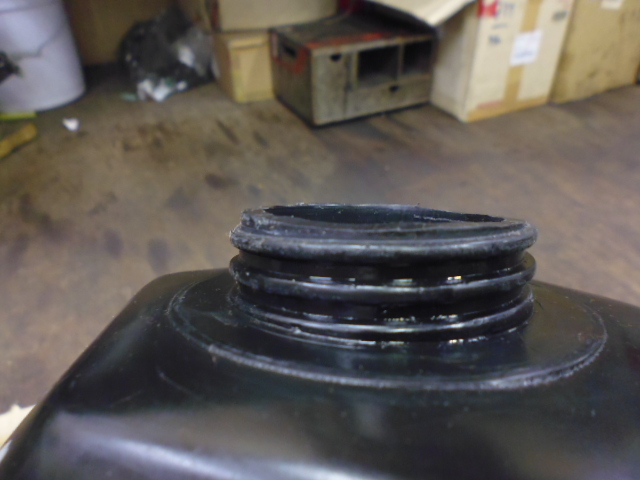

それにしてもガッタガタ・・・
これじゃガソリンがタップン!ってなったら漏れてくるんじゃ・・・



このまま付けるわけにはいかないよな~



これでよし!


インジェクションなので燃料ポンプを取付!

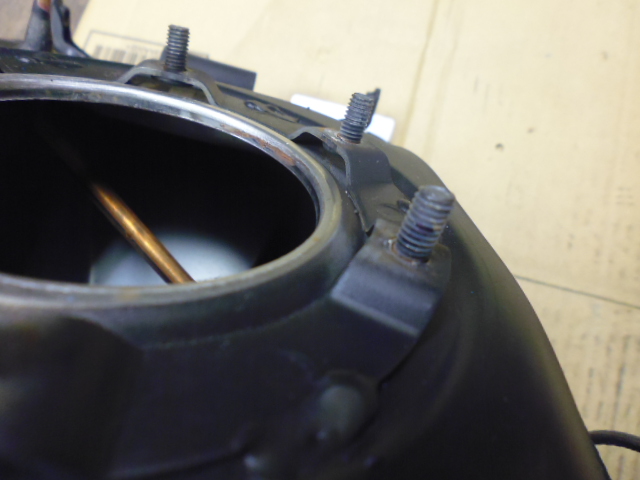

純正のタンクの取付面↓

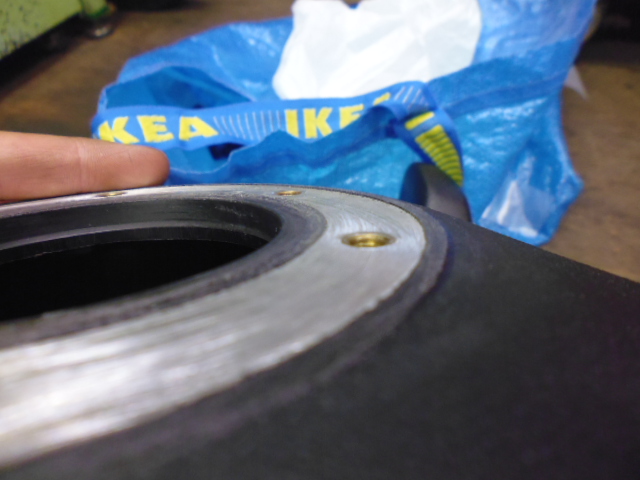

IMSタンクの取付面↓


座面の高さがちがう!!!
そのまま付けたらガスケット潰し過ぎるのでは・・・
見てみましょう!!!




イイ具合に締めてねってことかな?

お客様に出すのにそんな適当な事は出来ない・・・

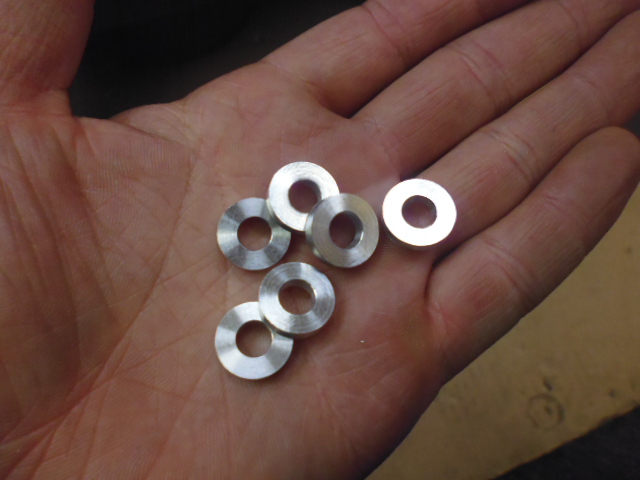

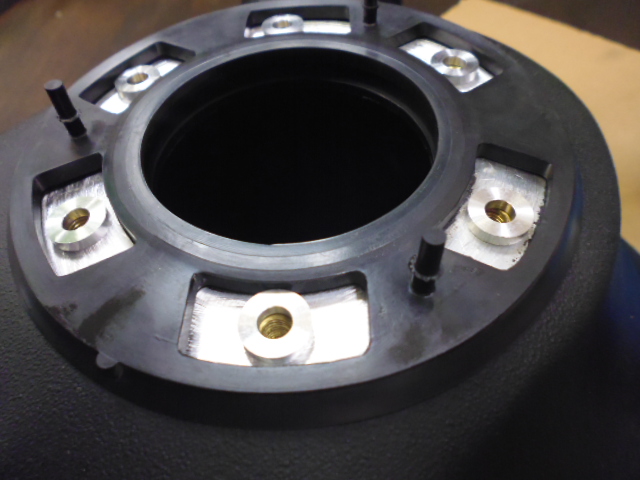

純正の高さを測ってカラーを作りました。




これで何とかトルク管理して付ける事が出来ました。
今のところ漏れなし!
自分のバイクならまだしも、お客様のバイクじゃね!

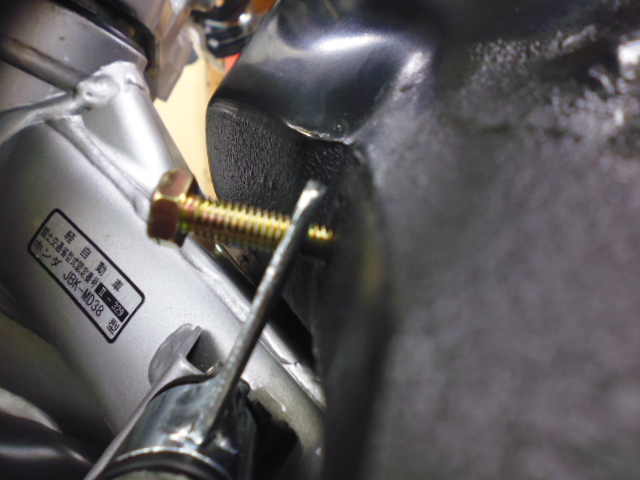

やっと車体に乗せたら前側のステーが・・・


フツーに付けたら絶対合わないし・・・
これもカラー作って対応。



あとはシュラウドの当たるところをチョン切って完成!
長かったッス・・・

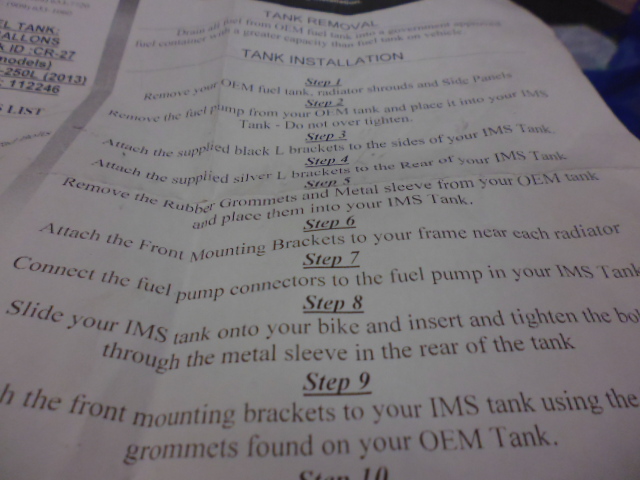

取付に当たりマニュアルが全く読めなかったので、ヤホー等々で先人のお知恵を拝借しましたが、皆さん特にご苦労された様子も無く・・・
自分が弱輩なのか、皆さんがツワモノなのか・・・
