どーも、五十嵐です。




CBR1000RRの続き
メンテナンスとセッティングのご依頼だったので今回はセッティングです。

この車両はすでにインシュレーター交換と配線処理でフルパワー化済みでした。
という事でセッティングのみの作業です。

プラグも交換していざダイナモへ!!

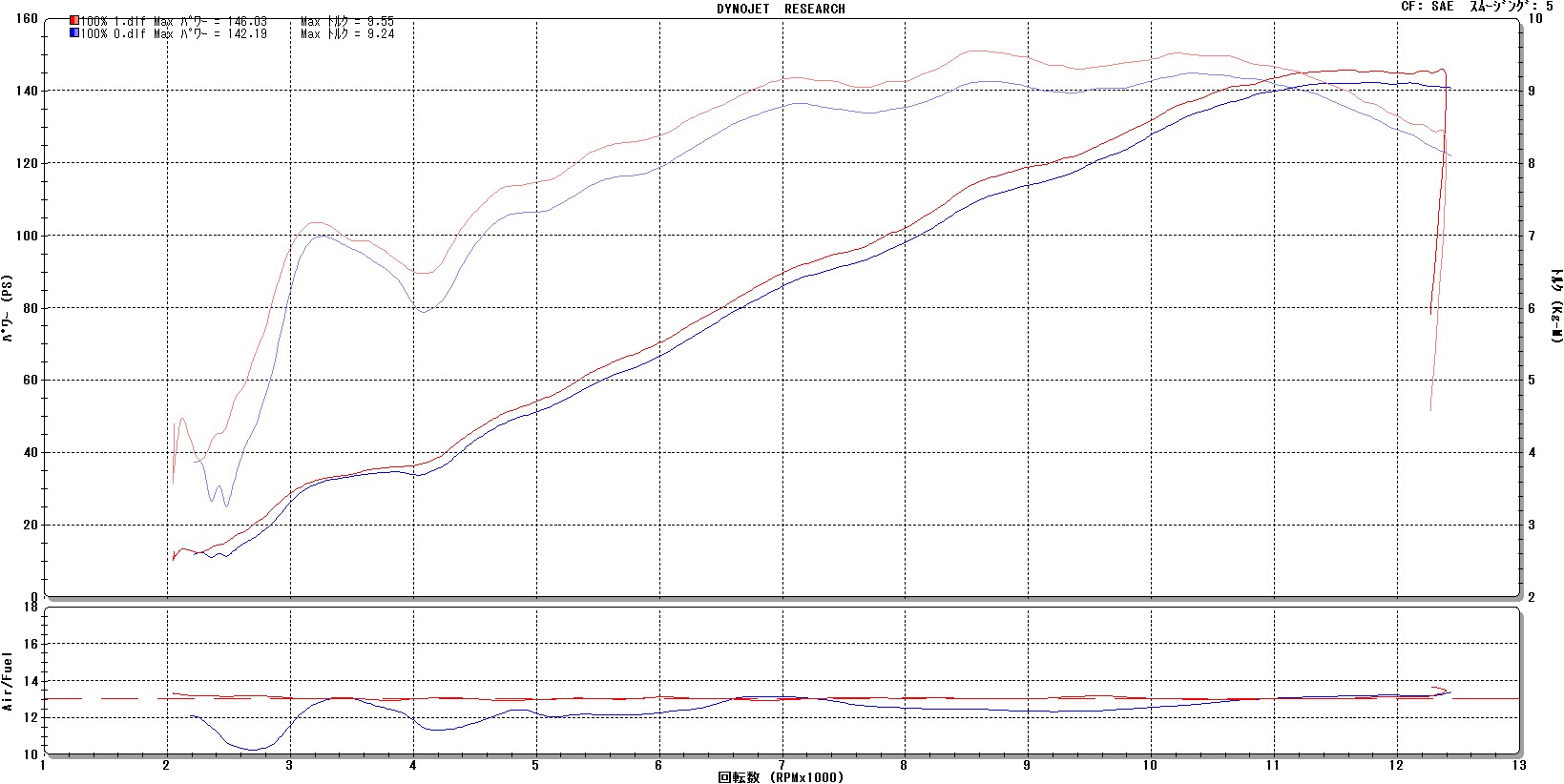

まずは開度100%から




青がセッティング前。
空燃比が濃い方に波打ってしまっています。

赤がセッティング後。
馬力も全体的に一回り盛ることが出来ました。
最高出力は4馬力程アップしました。

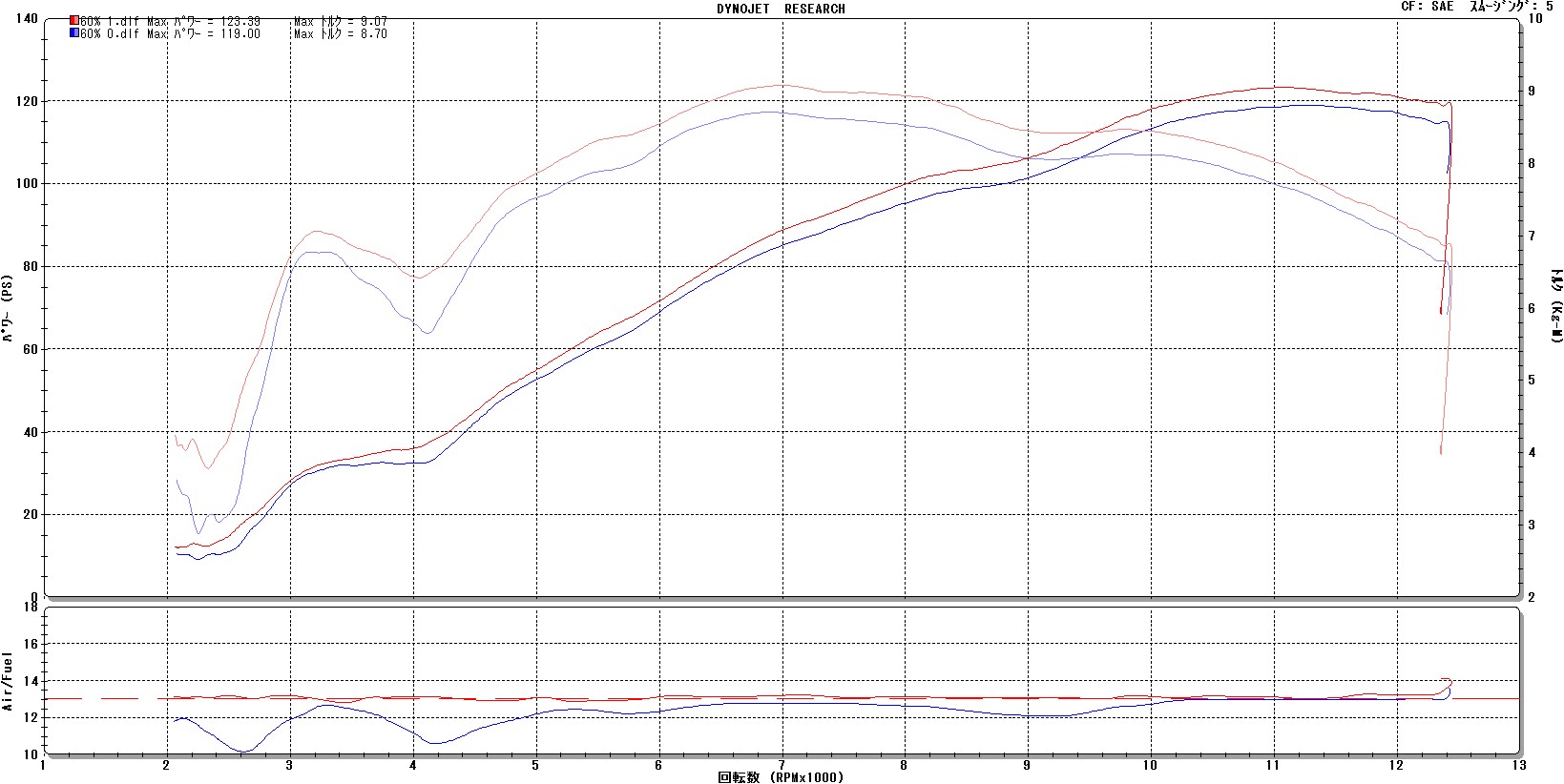

続いて開度60%。




マシンが走る所とそうでない所が出てしまい、ギクシャクする様に感じてしまいます。

見た目にも気持ちいいですね!

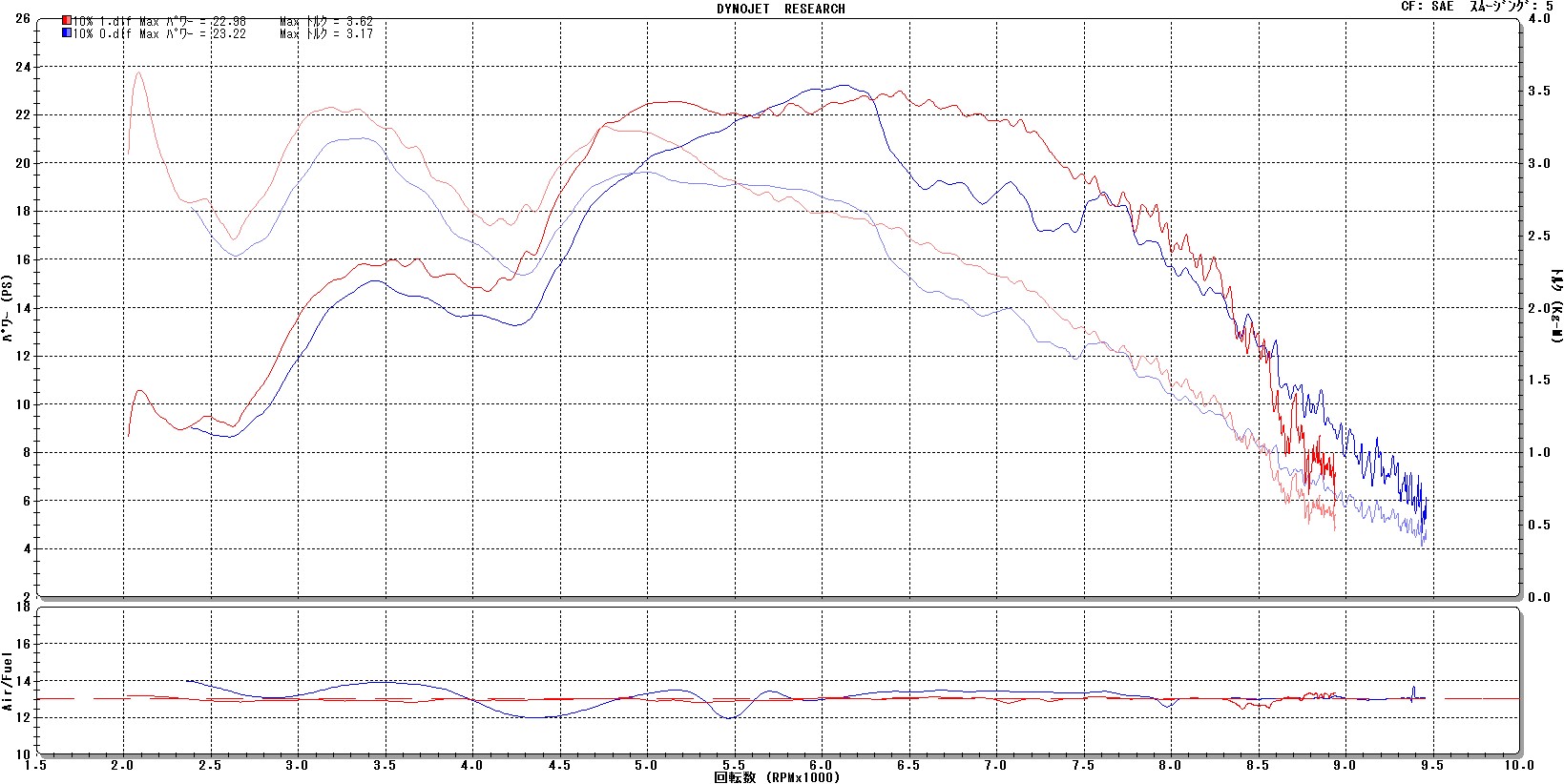

最後に開度10%





街乗りで出番が多いであろう開度です。
薄い所、濃い所が出て波打ってます。



他の開度も仕上げてセッティング完了です。
いつも100% 60% 10%とかのグラフしか紹介しませんが、




既にフルパワー済みでしたので劇的なパワーアップはありませんでしたが、全体的に空燃比が崩れていたのでセッティングで扱いやすさはアップし、乗り易さもアップしました001.gif


さあ、セッティング完了しましたので後は車体のメンテナンスです。
