CBR600RR ('12) セミフルパワー化①
こんにちは!!


今日もCBR600RRのセミフルパワー化のご依頼を


CBR600RR (\'12) セミフルパワー化①_e0114857_21201418.jpg

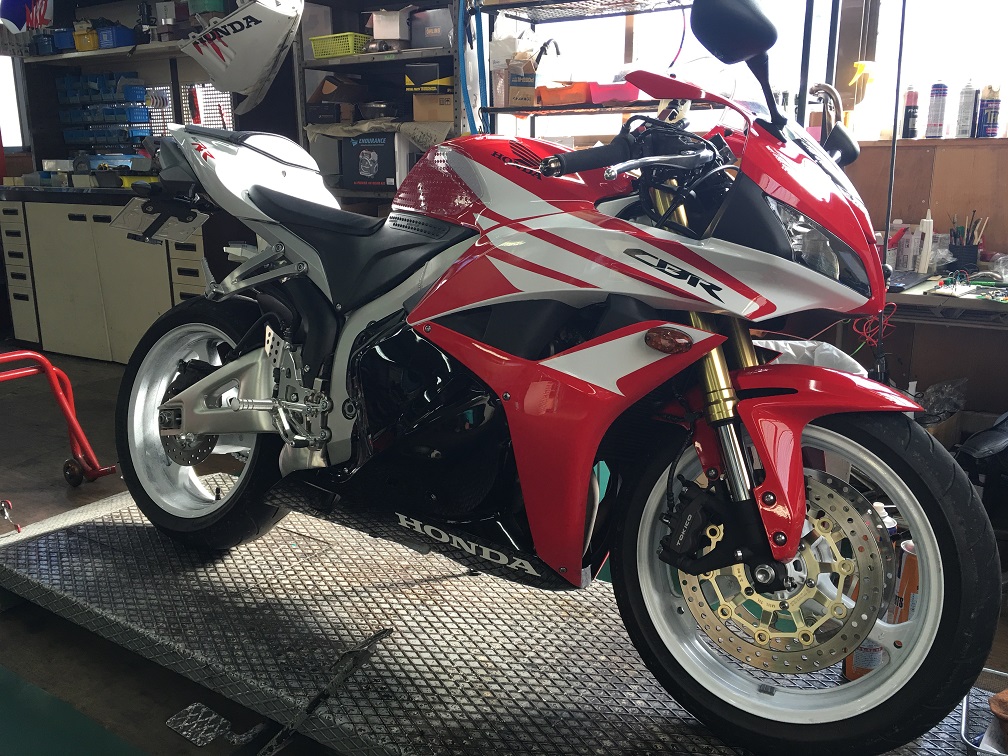

今回は国内仕様2012年式でサーキットを走った際に
スピードリミッターが効いてしまったり、パワー感が
無くて加速するのも一苦労という事なのでセミフルを
行ってサーキットでも十分楽しめる車両に変えて

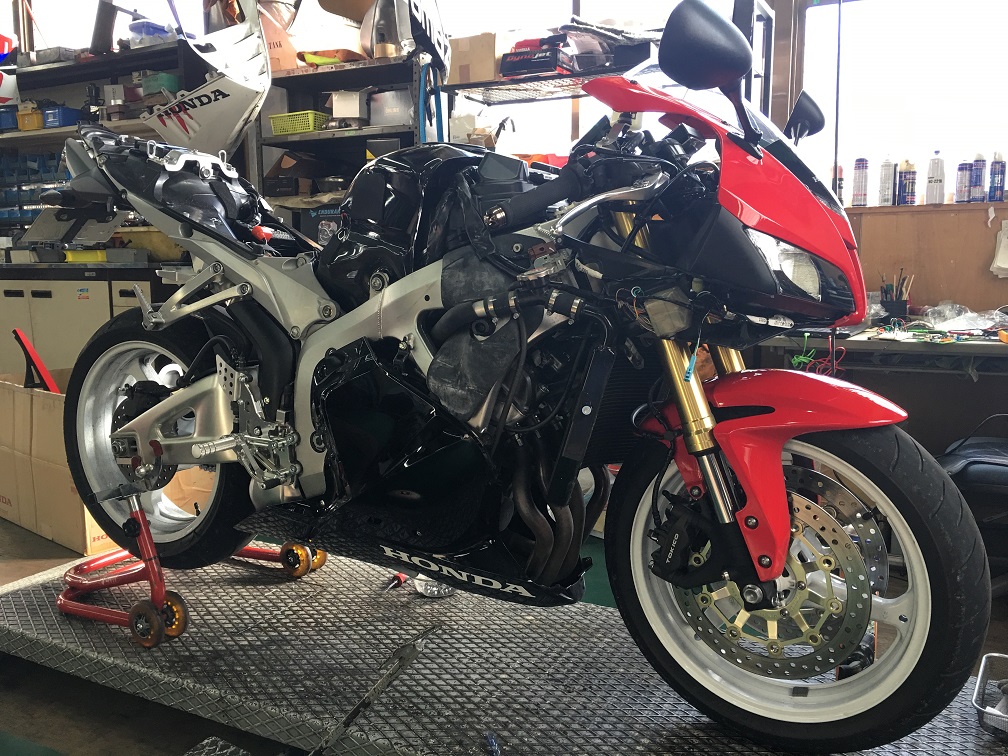

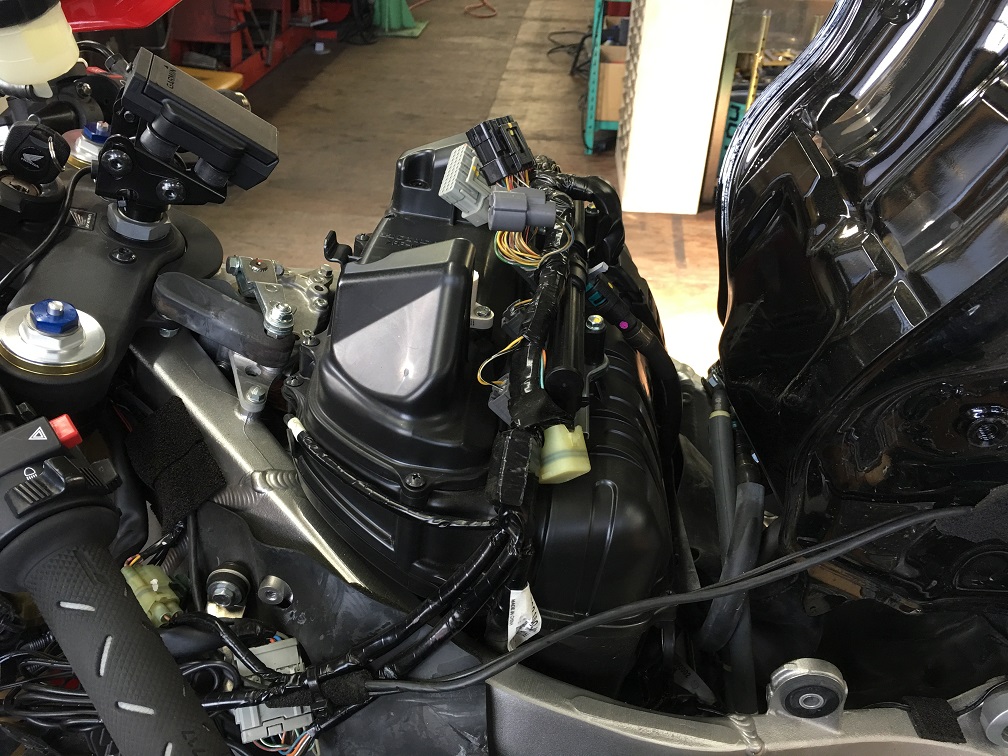

まずは外装を外して吸気系を開放していきます。


CBR600RR (\'12) セミフルパワー化①_e0114857_21394867.jpg


CBR600RR (\'12) セミフルパワー化①_e0114857_21402040.jpg



国内仕様の細いファンネルでは600ccに必要な空気が

大きいファンネルに変えてエンジンに多くの空気が


CBR600RR (\'12) セミフルパワー化①_e0114857_21433245.jpg

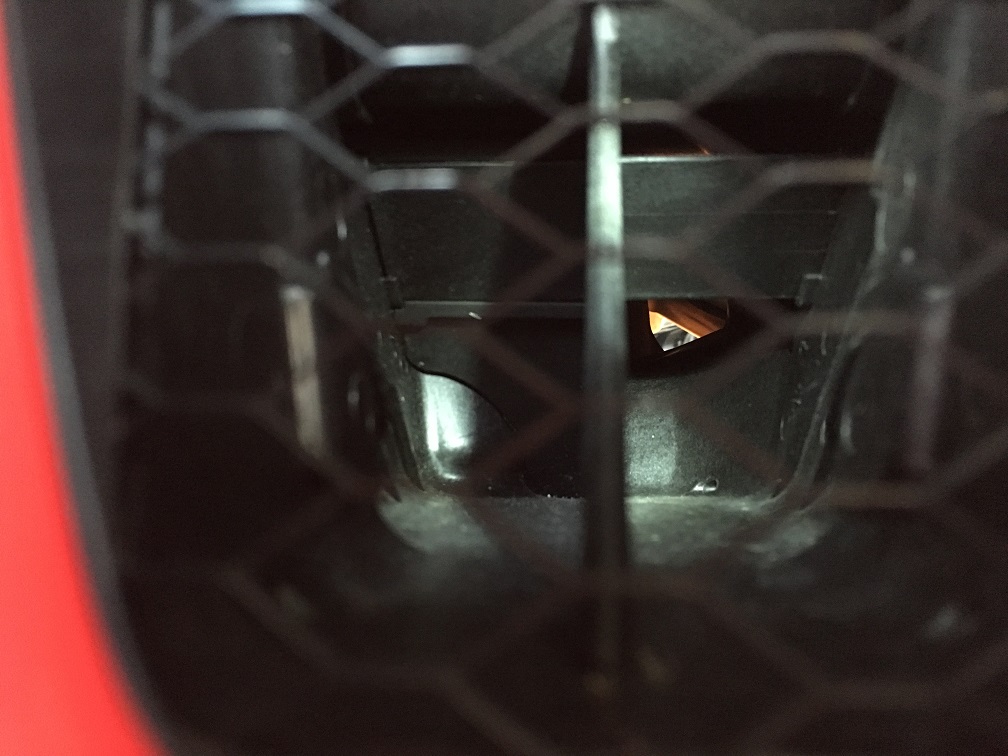

合わせてエアクリーナBOXの入り口が片側だけ
塞がっている状態なのでコチラも塞いでいる


CBR600RR (\'12) セミフルパワー化①_e0114857_2146196.jpg


CBR600RR (\'12) セミフルパワー化①_e0114857_21463494.jpg



吸気系の開放が完了したら次は燃料を調整する為、

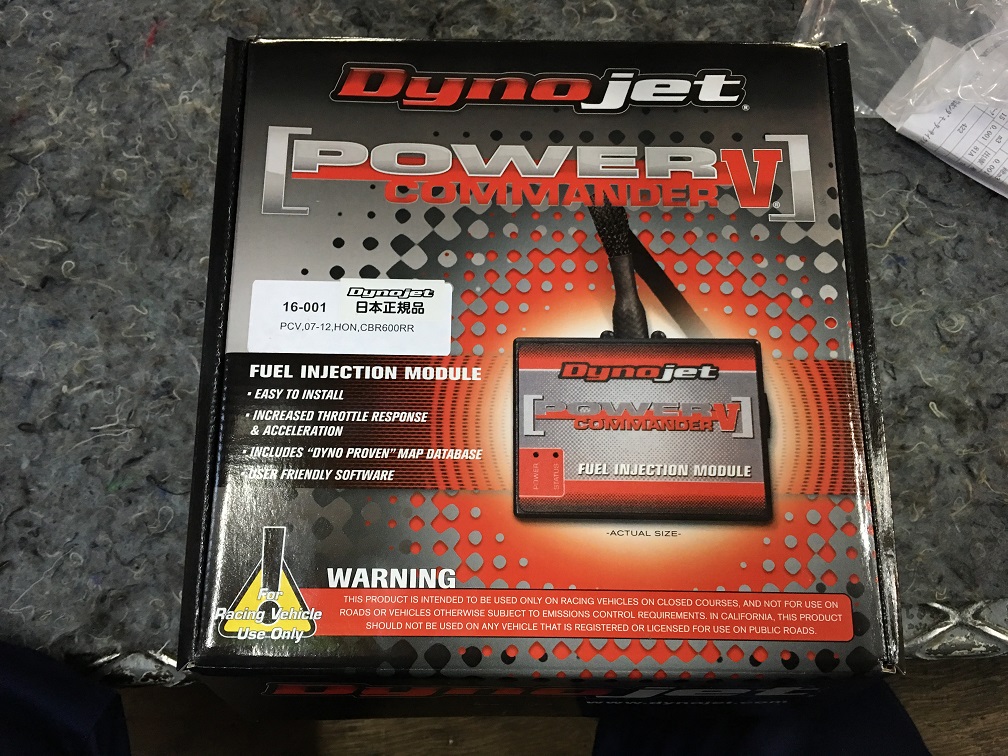

パワーコマンダーを取り付けて行きます。


CBR600RR (\'12) セミフルパワー化①_e0114857_21482323.jpg



国内ECUはあくまで細いファンネルで入ってきた
少ない空気に合わせて燃料を計算しているので
吸気系のみを開放した場合、全域で薄くなってしまい
結果ノーマル状態よりもパワーがなくなったり、
ガソリンが適切でないとガソリンの熱を奪う作用が

逆車のECUを入れて燃料を増やす方も
いらっしゃいますがこれもあくまで輸出する
国の気候、燃料に合わせて調整しているので
逆車が日本の気候、燃料で走った場合でも
かなり濃い状態なのでセミフルでは更に濃くなって

パワーコマンダーを取り付けてインジェクションセッティングを
行えば現在の状態に合わせて燃料を整えることが出来るので

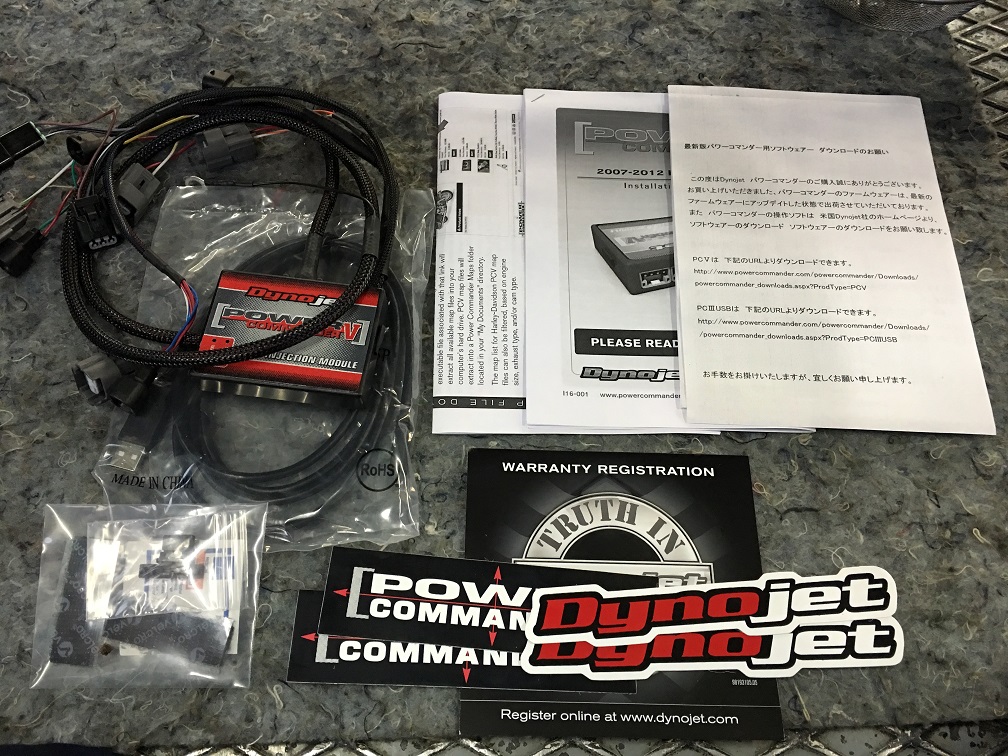

パワーコマンダーは車種事によって取り付け方が
違うので英語の説明書を良く読んで間違えないように


CBR600RR (\'12) セミフルパワー化①_e0114857_2228651.jpg

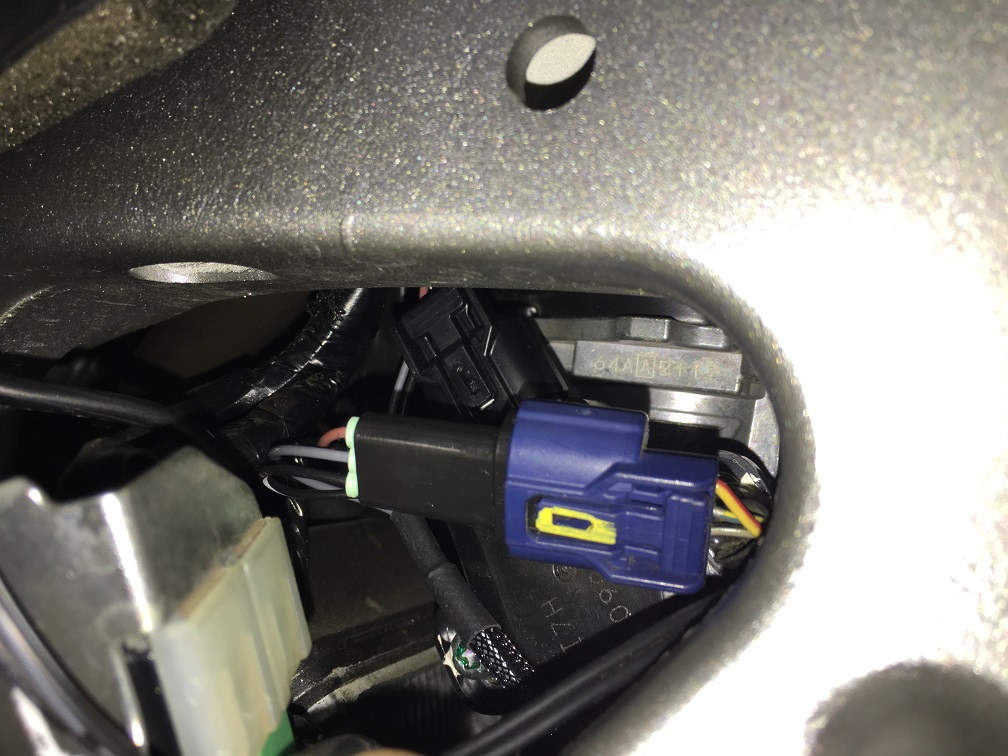

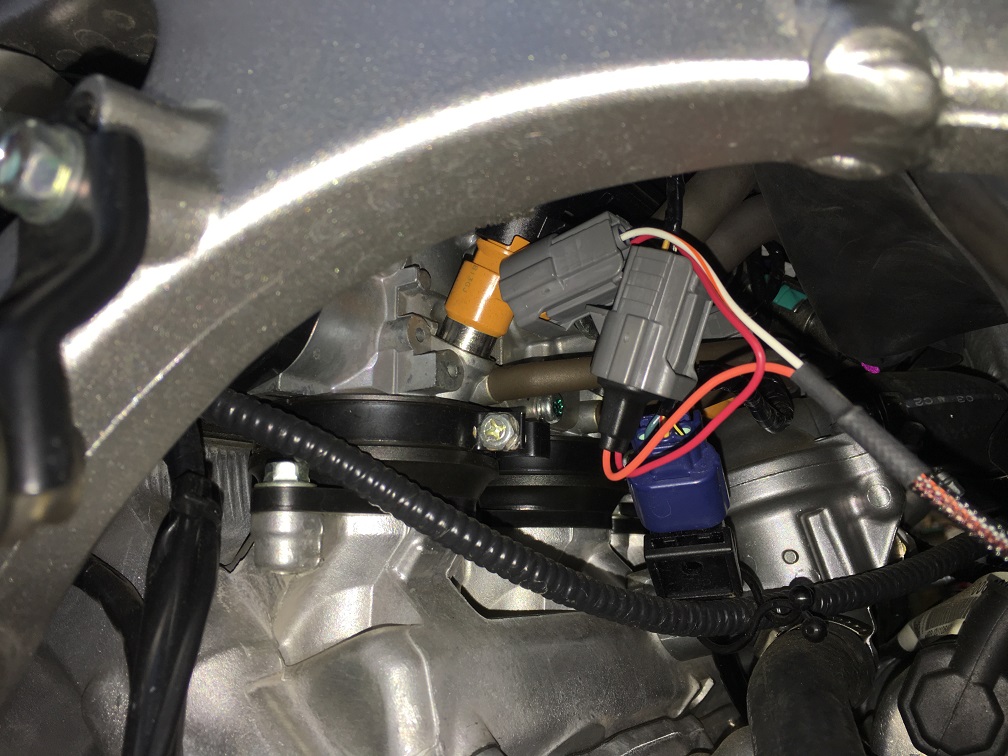

CBR600RRの場合はメインインジェクターと
アクセル開度を検知するTPSカプラーに割り込ませて
取り付けます。


CBR600RR (\'12) セミフルパワー化①_e0114857_22301711.jpg


CBR600RR (\'12) セミフルパワー化①_e0114857_22302735.jpg

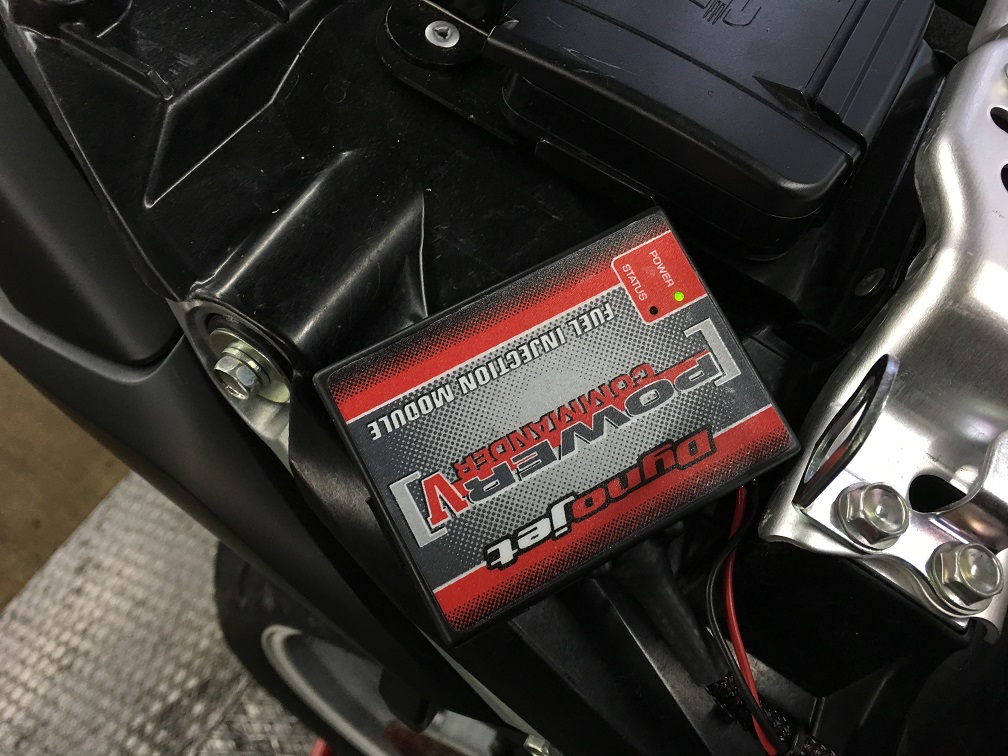

必ず取り付けた後はパソコンに繋いでエンジンを
かけて正常にアイドリングするか?

異常に気付かないで走っていた場合、
車両、パワーコマンダーどちらも壊してしまう


CBR600RR (\'12) セミフルパワー化①_e0114857_22371670.jpg


CBR600RR (\'12) セミフルパワー化①_e0114857_2237292.jpg





CBR600RR (\'12) セミフルパワー化①_e0114857_22384046.jpg

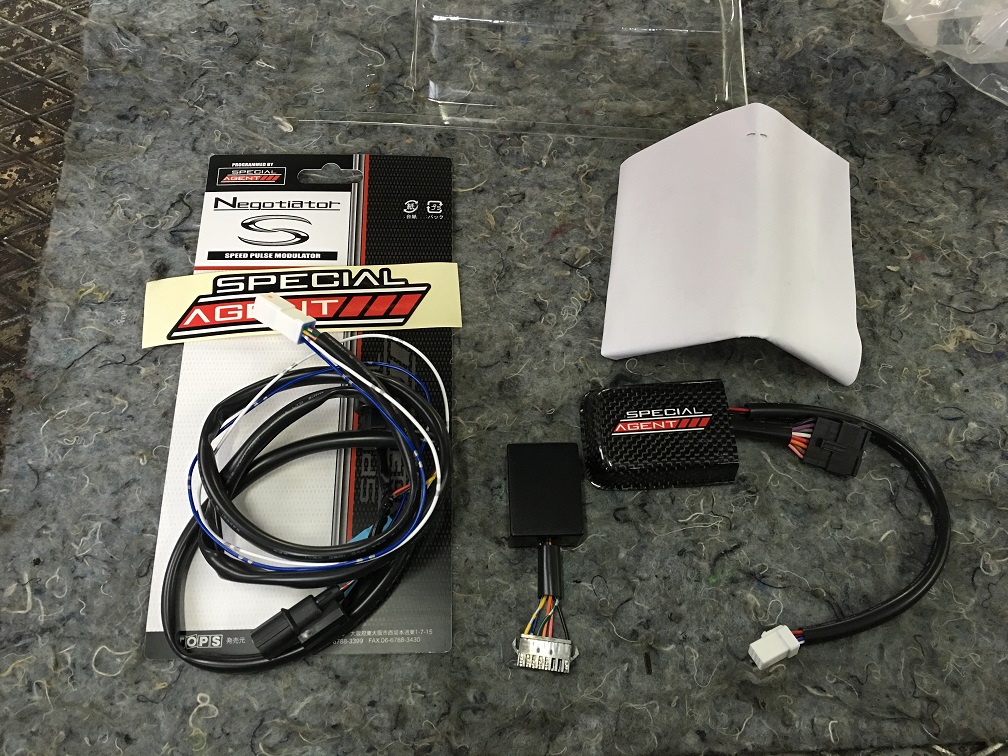

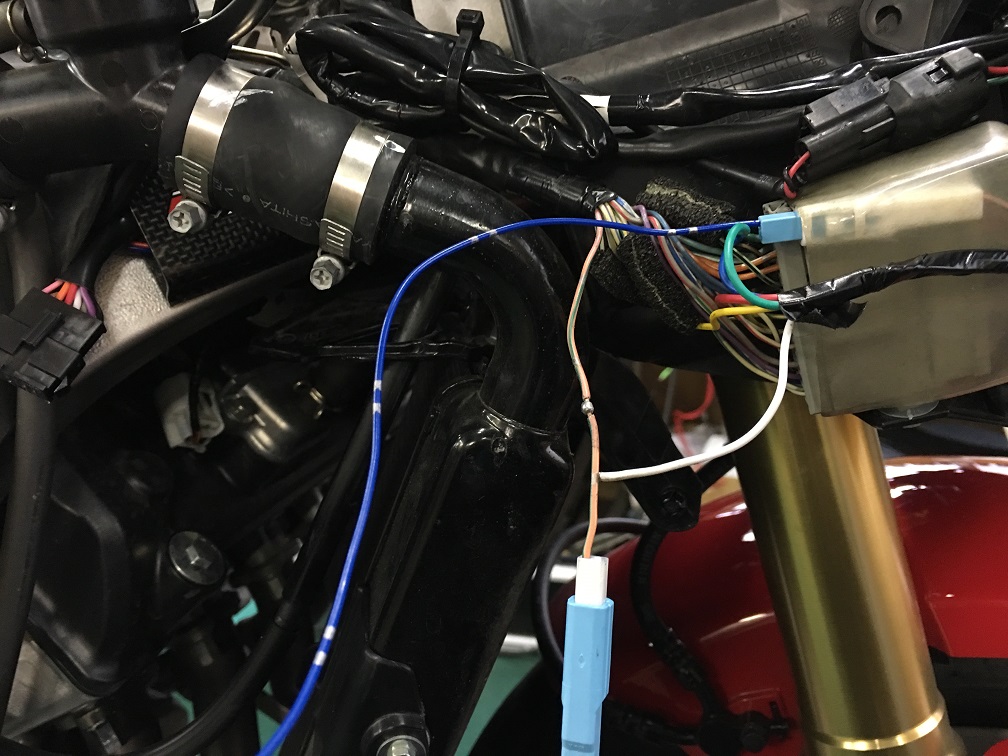

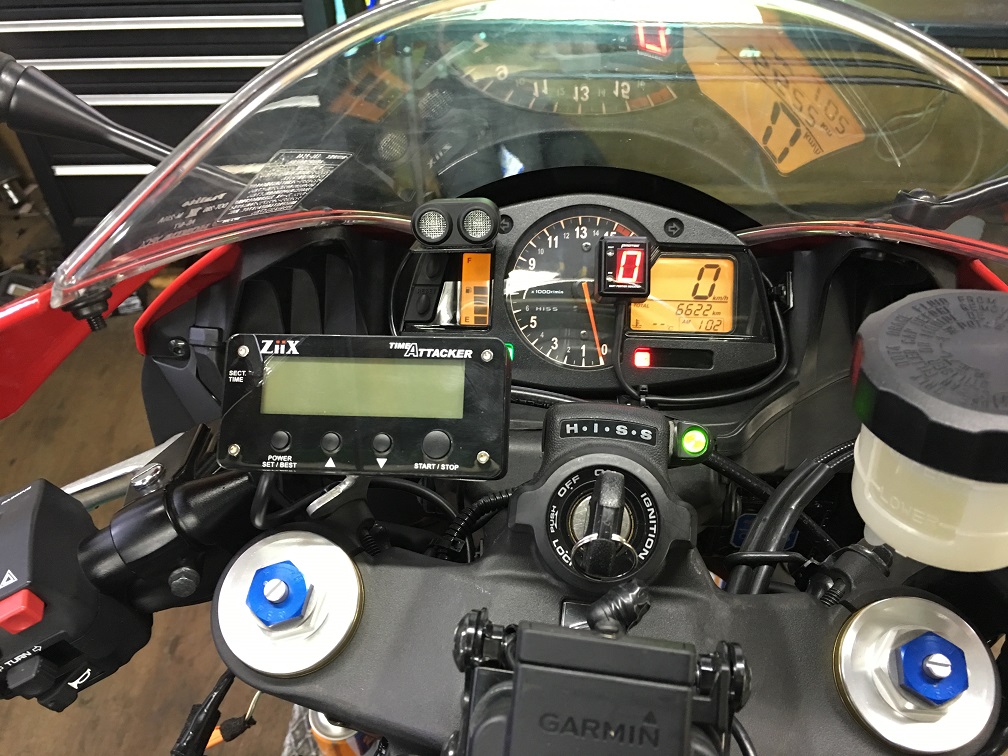

取り付けも先ほどのパワーコマンダーのように

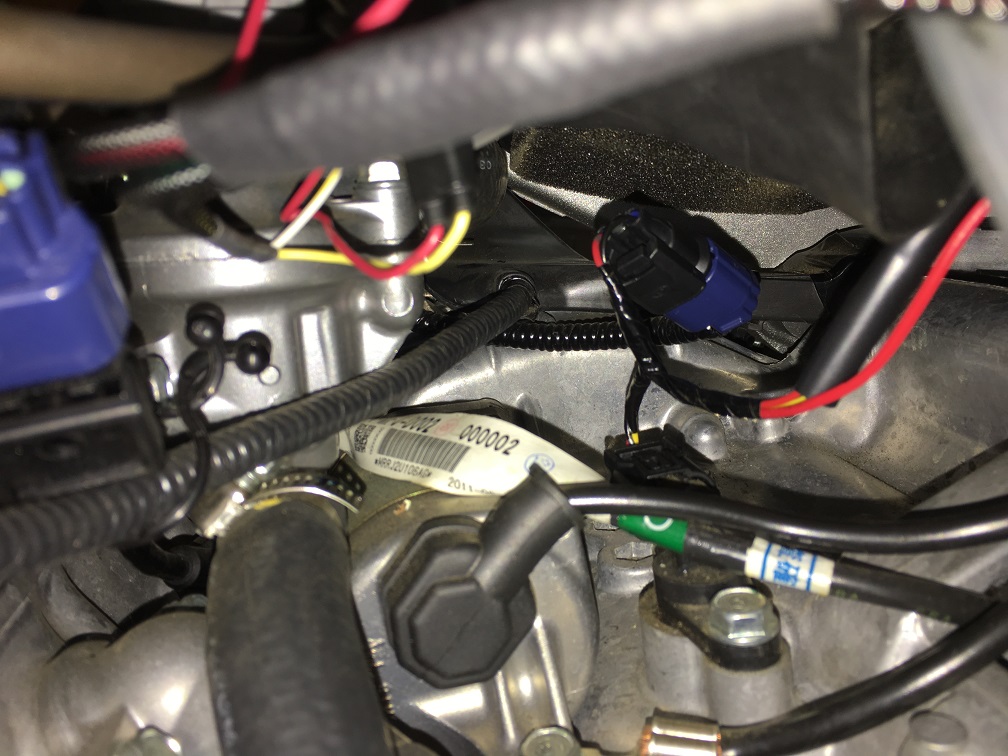

スピードセンサーとメーターカプラー付近に


CBR600RR (\'12) セミフルパワー化①_e0114857_2245371.jpg


CBR600RR (\'12) セミフルパワー化①_e0114857_22462397.jpg

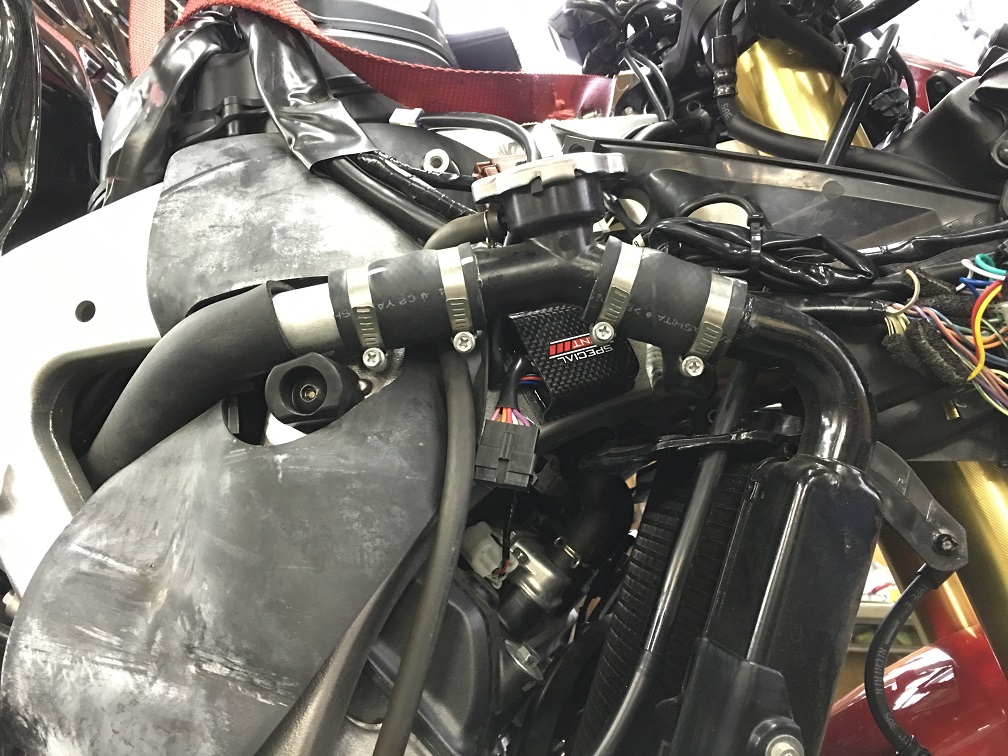

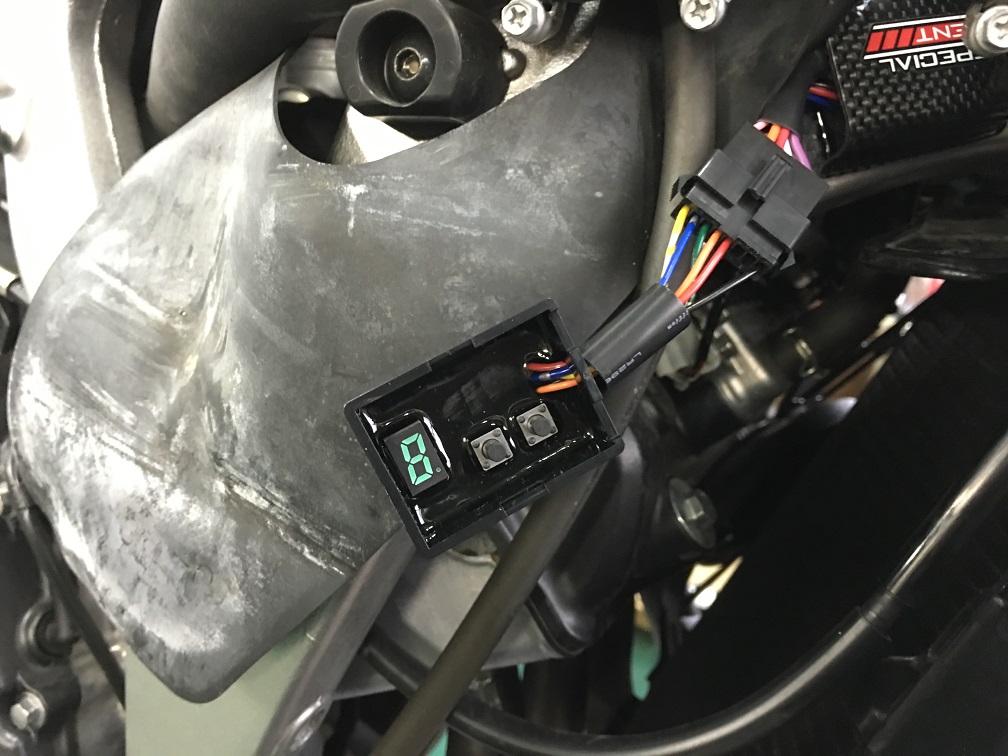

本体はフレームに固定してその後スプロケットを
交換している場合は誤差表示を取り除く機能も
付いているので付属のコントローラを使って


CBR600RR (\'12) セミフルパワー化①_e0114857_22484965.jpg


CBR600RR (\'12) セミフルパワー化①_e0114857_2249341.jpg



セミフルに必要な部品の取り付けは全て終わりましたので
残るはインジェクションセッティングを行えば作業が


CBR600RR (\'12) セミフルパワー化①_e0114857_22515340.jpg
