モンキー点検整備(駆動系交換)

お預かりしているモンキーの点検整備を進めています!



点検を兼ねて作業することで工賃をお安くできます(^^)

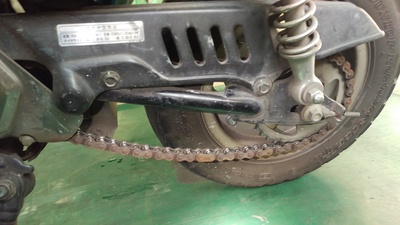

モンキーのタイヤ交換は「合わせホイール」を分割して行います。


チェーン&スプロケットの交換です。

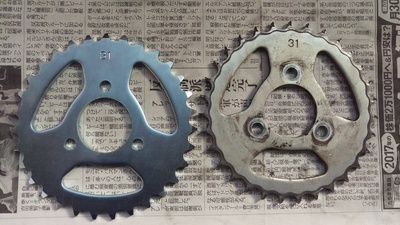

ドリブンスプロケットの摩耗具合を新旧で比較してみました。

ハブダンパーが無いので加減速のショックで、摩耗しやすい部品です。

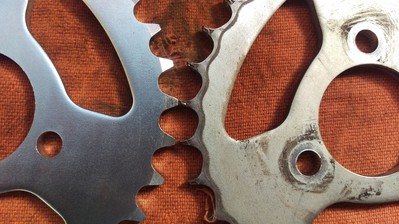

歯の尖り形が、古い方は削れて鋭くなっているのがわかります。

これでは歯車としての機能を果たせません(><)
嚙み合わせが悪く、最悪チェーンが外れたり切れたりして大変危険なのです・・・

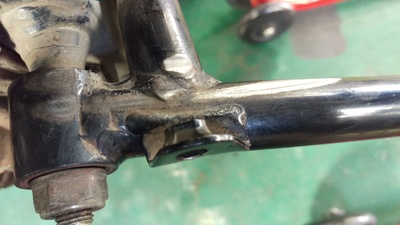

チェーンとスイングアームが干渉していたため、削れておりました。
キャブ車のモンキーはこの部分は無防備になっています・・・

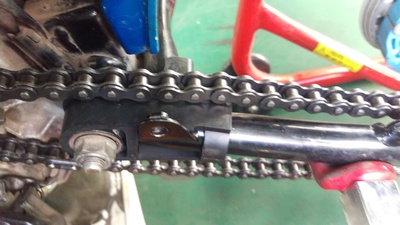

現行モンキーに付いてるチェーンスライダーがいい感じに収まりました!
これで、チェーンが直接当たりませんので安心です(^^)


ドライブスプロケット・チェーンを交換し、駆動系の整備は完了です!
小まめにチェーンへの給油・たるみの調整を行ってください。


駆動系がしっかりしていると、スムーズにタイヤが回りますし音が静かになります。

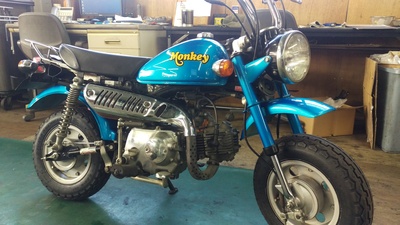

しっかり整備させて頂きました!お待たせいたしました(^^)
