2017年 04月 14日 ( 2 )
MC18 89 O/H③
どーも、五十嵐です。



すっかり間が開いてしまいましたがMC18の続きです。

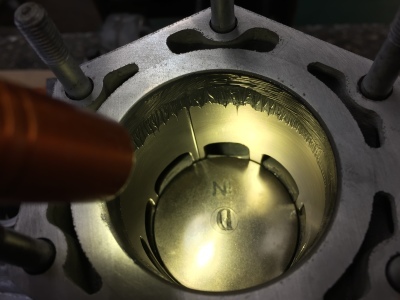

シリンダーが用意出来ましたので再メッキにて復活です!

しあがってきたシリンダーはポートのバリ取りをします。
再メッキにリューターの刃を当てないように注意しながらの作業です。

2気筒分バリ取り完了!
分解したクランクも組み上げていきます!
専用治具を使い組んで芯出しします。

組んだらもうズレないようにお願いしながら溶接します。

芯出ししたクランクをケースに収めます。

シールやピンの位置を調整してセット。
回りの具合を見ながら締め付け。


エンジンの形になってきました。


ミッション組んでると毎回思う事。

シリンダーを載せる際はリングの合い口確認してます。
ポートに掛かってしまうとシリンダーを痛めてしまいます。
ちゃんと確認!

後は車体に載せて、水廻り、RCバルブ調整、、、
まだまだやる事いっぱい!!




by nozawakojo | 2017-04-14 20:36 | NSR250
NSR250!!
早山です~

春ですね!
とても気持ちの良い時期になりました~

今日はNSRのエンジンについて書きます。


PGMと平行して進めているエンジンです。
先日エアークリーナーを吸い込んでなんて事を書かせて頂きました。
クランクを取り外して細かい所をチェックして行くと・・・
この様に不純物として角に溜まっているんです。
当然、クランクシャフトにも至る所にこびりついています。
その結果センターシール、ベアリングにダメージを与えてしまうんです。
2ストのエアクリーナーはスポンジが殆どですから定期的な交換をお勧めします、
部品はまだまだ出ますから。少なくとも2年毎に交換を~


その様な理由から部品を丁寧に洗浄しなければいけません。
クランクケースの洗浄は半日位掛かります。

これが完成したケースです。
綺麗になったでしょう~

中古として販売できるPGMを作りました。
もちろん壊れる前に弱い部分の素子は交換させて頂いています。(基板の損傷はありません)
PGMの修理が大変多く、これって壊れる前に弱い部分の素子を交換した方が安心してNSRを楽しんでいけるんじゃないかと・・・・
PGMは基板が命ですからね。
中古のPGMに興味のあるお客様、修理などはメールにてお問い合わせください。(中古PGMは一つしかありません)

またアップします。
by nozawakojo | 2017-04-14 10:35 | NSR250
