XR250 シートカット
どーも、五十嵐です。


寒いですね〜
こないだまで冷房使っていたのに




MD30はシリンダーボーリングに出してる間にほか進みます。
ヘッドのカーボンを落としてシートカット。



45°面の荒れが無くなるまで修正です。
カットと言うより削ってる感じです。


気合い入れてゴリゴリ、、、


あまり削り過ぎても圧縮が下がりますのでやりすぎ注意です
当たりが付いたら幅を調整します。



by nozawakojo | 2017-10-20 09:58
CB400SF 車検整備
こんにちは。

いつも、ノザワホンダのブログをご覧いただきありがとうございます。!(^^)!



CB400SF 車検整備

CB400SF VtecⅢの車検整備をご依頼頂きました。
「O様」いつもありがとうございます。



ガソリンが古くなって、腐食しゼリー状になりキャブレーターの通路を塞いでしまっているようですね。
キャブレーターのオーバーホール作業から開始します。



やはり!

全分解して、徹底的に通路内を洗浄していきますよ。
キャブレータークリーナー漬けで、汚れが浮き上がってきます~



キャブレーターのエアーや燃料の通路は、たくさんあります。



ホース類も経年劣化で「ひび割れ」や硬くなっていたり、パッキンもペッタンコにつぶれていたりと・・・
オーバーホールの良いタイミングでしたね! 006.gif



始動完了!
車検整備へ進んでいきますね!





ご質問等ありましたら「お問い合わせフォーム」こちらからお願いします。



お気軽にご相談ください。
by nozawakojo | 2017-08-27 10:06
RC30 バルブ摩耗
どーも、五十嵐です。



RC30です。


エンジン分解したので各部測定です。
ピストン、シリンダー計測





使用限度内ですが規定値よりは広い値。
このままでは使用できません
オーバーサイズにボーリングです。

クランクの振れば規定値に収まっています。


突き上げの起きていたバルブ回り。

こびり付いたカーボンを落としてフェースをみると



フェースが摩耗する
バルブクリアランスが詰まる
圧縮が漏れる
エンジン不調&カーボンの異常発生

バルブガイドも少々ガタがあるように感じます
貴重なバイクですからある物で対応しなければなりません!

しかし、なんとオーナー様からもう1機エンジンを預かっております!!



貴重な部品です

もう1機のエンジンも分解して状態のいい部品をイイトコ取りで使うことになりました。





by nozawakojo | 2017-08-13 00:43
純正サス オーバーホール
こんにちは。


ホンダ車純正サスのメンテナンス

純正サスペンションのメンテナンスご依頼承っております!
CB400シリーズ・CB750・CB1300、ショーワ製の2本サスオイル漏れ修理等のご相談を多くいただいております。
ありがとうございます。


オイル漏れのトラブル等が無いと、普段目の行き届かないサスペンション。
しかも、劣化具合等は体感では中々感じにくいですよね~。
しかし、内部のオイルは確実に劣化していますよ。
エンジンオイルは定期交換されていますが、サスペンションオイルは・・・

メンテナンス後は、確実に違いを体感して頂けると思います! !(^^)!
リヤサスオーバーホールは、お勧めメンテナンスの一つです!!

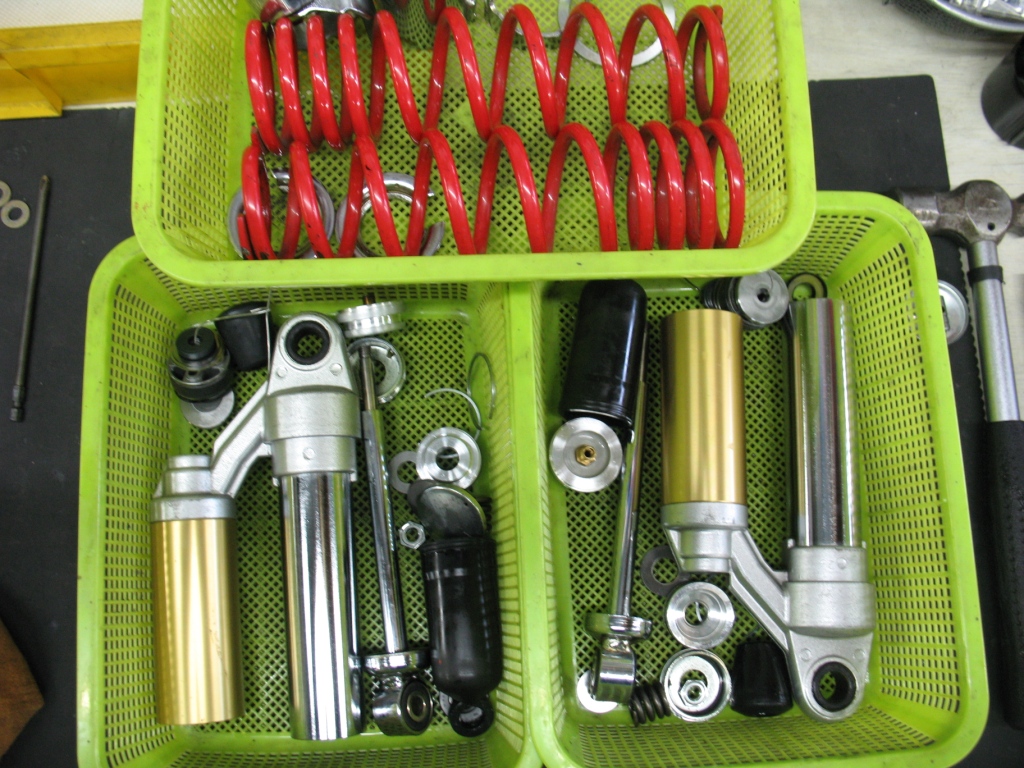

純正リヤサスオーバーホール
CB400SF:定期メンテナンス

CB750:オイル漏れ修理

分解して、オイル漏れの原因を探ります。

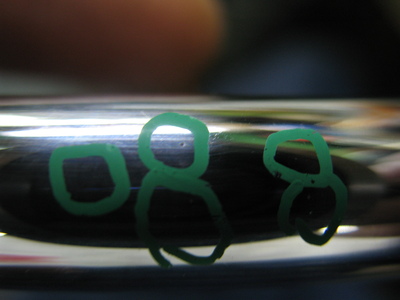

今回のオイル漏れの原因は、インナーロッドに錆が発生した事により、内部オイルシールを損傷させてしまっていました。
ロッドの錆を何とかしなければ、再度漏れてきます。
しかし、純正リヤサスの内部部品設定はありません・・・
でも、ご安心ください!

ロッドの錆は、「再メッキ処理」を施すことで再生可能になります。
日本の技術力って、すごいですね~~ (^^♪

綺麗にロッドを再生すればオーバーホール完成です。
これでまた、使用していただくことが出来ます。



リフレッシュされたリヤサスをご堪能下さい!



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

インジェクションのセッティングにご興味のある方や、
パワーコマンダーを取り付けたがNoセッティングの方、自分でやってみたけど調子がイマイチでお悩みの方など、
まずはお気軽にお問い合わせください!
by nozawakojo | 2017-07-26 10:38
RC30 クラッチ
どーも、五十嵐です。



最近、周りで体調不良が相次いでいます。
暑さで体力が落ちているんでしょうか?
運動不足で体力落ちてる自分もやばいかも?



RC30クラッチです。

おッと~?
経年劣化でしょうか?
部品を調べると販売終了!?





オイルパンを外してエンジン着陸の準備です。



オイルポンプ外すと下からミッションが拝めます。
この角度から見るミッションもなかなか新鮮です。





by nozawakojo | 2017-07-23 09:44
MC28!!
早山です。


MC28の電装系の修理になります。
走行中、ウインカー、ブレーキランプなどが点灯しなくなってしまうようです。
時間が経つと復活する???
これは高難度修理の気配がします。


基本はフューズから追っていきます。
配線図からチェックしていきますが、現状症状は出ていないので・・・・
老眼が進んでいるのか、ぼやけて良く見えないお年になりましたが何処かにヒントはあるはずです!
一つ一つ潰していきます。
それとオイルランプがつかないとの訴えもいただきました。
部品は販売終了になっています。
これは痛いです。



スイッチを分解してチェックしました。
謎は解けました!
折角ですからお掃除して組み上げます。


イガさんはサクサク二基目のRC30のエンジンを分解しています。
どうなるか見てみよう~

またアップします。
by nozawakojo | 2017-06-03 20:18
フュージョン

今回はフュージョン、タイヤ交換のご依頼です(^^)
通勤でご使用の車両で、4万キロ以上乗られています!

フロントタイヤは偏摩耗(片減り)してて、空気圧も低い様子でした。
適正な空気圧でないと、タイヤの偏摩耗を引き起こすだけでなく、ハンドルが取られるようになりますので危ないです!

他には原因はなんでしょうか??
若干、車体を前から見るとフロントタイヤが傾いているようです(><)
衝撃が加わったり、クッションの消耗などで左右のバランスがずれてしまうため起こります。

スーパーカブなどのボトムリンクのクッションのバイクは結構傾いてるの多いです。
修理が必要です!

また書きます!
by nozawakojo | 2017-05-11 09:46
NSR250!!
早山です。

PGMの点検、修理です。

走行中エンジンが止まってしまう症状が出てしまう車両です。
ご遠方か陸送にて到着しました!
エンジンは普通に始動しますね~
お客さまにご連絡すると始動はするけれど止まってしまう???
これは高難度修理の予感がします。
NSRの良くあるあるですね。
近くのバイク屋さんで色々と修理したけれど直らないとの事です。


お客様からPGMオーバーホールのご依頼がありましたので壊れやすい所から手を入れました。基板が損傷する前にメンテナンスを行ったほうが良いですね。
今回は素子を交換してその都度テスターで点検していきます。
今のところは火が飛ばなくなる症状は出ていません~

またアップします。
by nozawakojo | 2017-04-30 11:00
MC18 89 O/H ④
どーも、五十嵐です。



桜が散ったばっかなのに。。。


仕上がったエンジンをフレームに載せる前に汚れをお掃除。




綺麗になったところでエンジン搭載!!

水廻りもリフレッシュです!

ダクト解放しようとしてやめた?
車両の前オーナーがイタズラしたのでしょうが大事に至る前に気が付いてよかった。

これでエアは吸い込まないです。


O/Hも大詰めです!
次回はエンジン掛けちゃいます!
という事で続きます~




by nozawakojo | 2017-04-18 20:34
トゥデイ ヘッドライト修理

ヘッドライトが点灯しないとの事で、トゥデイをお預かりしました!
さっそく見てみます。


ちょっと見づらいですが・・・
ヘッドライトユニットが歪んで、バルブが斜めになっています。
そのため接触が甘くなりバルブに電気が行かず、点灯しなくなったのです。

バルブ・ソケット接点で接触不良が続くと発熱してユニットを溶かしてしまうことがあります。


あと、特殊なケースですが・・・
前かごに荷物を載せる事が多い場合、荷物に反射した光がユニットに熱を籠らせて溶けてしまうケースもあります。


ソケットに来ている交流電圧の点検も行います!
発電系統のトラブルで、過電圧になってしまうケースも考えられます。
今回は、問題ありませんでした。


今回はお客様とご相談させて頂き、ヘッドライトを一式交換させて頂くことになりました。

バイクのライトは常時点灯なので、ライト回りはどうしても消耗しやすいですね。。(><)
かといって無灯火だと整備不良なので、しっかり修理しておきましょう!
by nozawakojo | 2017-02-02 09:42
