グロム ファインチューン
どーも、五十嵐です。



家族がインフルになり家庭内感染!?
毎晩のアルコール消毒の濃度を上げなくては!!



今回はコチラ↓



もっとよく!もっと楽しく!!

分かります、その気持ち!!



今回は手軽にできるファインチューンです。
フィルターローター軽量加工で気持ちよくなってもらいましょう。





おにぎりみたいなのが付いてるのがフィルターローターです。
文字通りフィルターの役割を果たします。

オイルを通して回転させて、その遠心力でオイル内のゴミを遠心分離させます。
吸引力の変わらない掃除機みたいですね?



ゴミはどんどん溜まっていくわけですが、





ついでにストレーナーも点検・清掃です。
開けたついでに見れるところは見ておきます。


で、



加工・取り付け!
削って一回り小さくなってます。
これで慣性力が小さくなり吹け上がりが良くなります!!


気持ちよくなりました~


ボアアップで更に気持ちよく?
バイクザシートでお尻快適に?


by nozawakojo | 2017-01-27 09:46 | サスペンション
リヤサスO/H
どーも、五十嵐です。



寒いのと運動不足で体がきついっス・・・
加齢のせいかも?
バイクだったらO/H出来るのに。。。




バイクの足腰と言えばやはりサスペンション。
加齢(経年劣化)はやはり避けれれません。

H/O出来るのでしましょう。

CB400リヤサス





ビールか!?
オイルに泡が混じっていると正常な減衰が期待できません。

中をお掃除してオイル新品にしてリフレッシュ!!


CB1300リヤサス

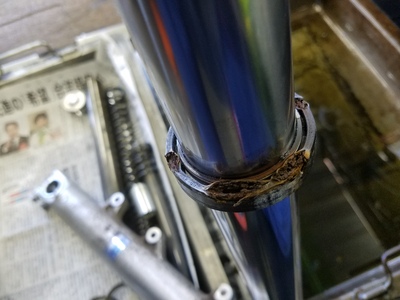

ロッドの錆が原因でオイル漏れが起きていました。
再メッキにてリペア。



こちらも中の部品を綺麗にしてリフレッシュ。



これでバイクの足腰は若さを取り戻しました。




あぁ、自分の足と腰もO/Hしたい008.gif
高いところから着地してもへっちゃらな、あの頃の体に・・・

部品でないかな?
by nozawakojo | 2017-01-18 10:42 | サスペンション
MC28サス
おはようございます! 040.gif

MC28純正サスペンションのオーバーホール



分解して、ロッドの錆をチェックしていきます!


各部洗浄して組み上げて行きますね。



完成です!



-----------------------------------------------------------


2015CBR600RR
国内仕様の
新車パワーアップコンプリート
        販売開始いたします


パワーアッププラン+TSR製マフラー装備
中間トルクの太さを残し、中回転域~高回転域をパワーアップさせた仕様です!



                     :パワーアップ     :STD

詳しいは、「ノザワホンダ パワーアップコンプリート」のページを。
下記URLをクリックしてご参照ください。
http://www.nozawa-honda.co.jp/cbr600rr_cm.html

お気軽にお問い合わせ下さい!

-----------------------------------------------------------



ハーレーダビットソンの
インジェクションセッティング始めました



by nozawakojo | 2016-04-07 09:52 | サスペンション
CBR1000RR('07) サスペンションOH③
こんにちは!!


今日も引き続きCBR1000RR('07)の





前回書いた記事についてはコチラからご覧ください。

CBR1000RR('07) サスペンションOH①

CBR1000RR('07) サスペンションOH②


以前施工したセッティングについてはコチラからご覧下さい。

CBR1000RR(SC57)をセッティング!①


CBR1000RR(SC57)をセッティング!②





前回でフロントフォークのOHが終わりましたので





リアサスペンションを車両から取り外して
サスペンションからスプリングを外します。







外れたら分解の前に現在のガスの圧力をチェックします。

年数やサスペンションの使い方によってガスも少なく





ガス圧もかなり低くなっている状態でサスペンションから
ロッドを引き抜いたらオイルがかなり泡立っていたので







他の部品も分解が出来たら中に溜まっていた
スラッジなどの汚れを綺麗にお掃除していきます。

清掃しながら各部品の消耗具合やサビなど一緒に







今回はロッドのサビも起きていなかったので
中のオイルシールなど交換部品を交換して










真空引きで一気に中にあるエアを取り除いて
オイルを中に充填していきます。







後はガスを充填してサスペンションにオイル漏れや







スプリングを組んで車両に取り付けて





試乗してみると手元やお尻に来る突き上げ感が全く無くなり
カーブ中もしっかりサスペンションが耐えてくれる為、

サスペンションがへたっている状態では車両の
挙動が不安定になってしまい転倒の恐れにも
繋がってきてしまうので安心して乗りたい方は



グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ



by nozawakojo | 2016-02-13 09:41 | サスペンション
CBR1000RR('07) サスペンションOH②
こんにちは!!


今日も引き続きCBR1000RR('07)のサスペンションOHを





前回書いた記事についてはコチラからご覧ください。

CBR1000RR('07) サスペンションOH①


以前施工したセッティングについてはコチラからご覧下さい。

CBR1000RR(SC57)をセッティング!①


CBR1000RR(SC57)をセッティング!②


前回まではフロントフォークのインナーチューブを
アウターチューブから外したところまで作業を進めましたので





ここから全て比分解ですので

ダンパーの中を通っているロッドを外す為に
先端についている調整用のアジャスターを外します。





外れたらダンパーを分解してバラバラにすると

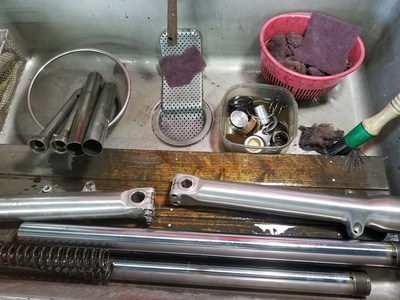

分解した部品達を清掃しながら各部チェックします。

ダンパーの中に入っているシム達は一枚一枚
丁寧に清掃して中に溜まっている汚いオイルや







清掃とチェックが問題無ければいよいよ

まずはダンパーを各部グリスアップして組んでいきます。





ダンパーが出来上がったらインナーチューブに
シール・ブッシュ類をグリスアップしてから
組み付けてアウターチューブにインナーチューブを





出来上がったフォークの中にダンパーを入れて
フォークが動かないように固定して底に取り付ける
ボルトをトルクレンチで締めて行きます。





ダンパーの取り付けが終わったらオイルを中に入れて
油路に溜まったエアを抜くエア抜き作業を行います。

エアが入ったままだと急にダンパー効かなくなって





後はトップキャップ、カラー、バネ等を取り付けて
アウターチューブを上げてトップキャップを締めたら







フロントフォークが終わりましたので次回は
リアサスペンションのOHに入っていこうと



グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ



by nozawakojo | 2016-02-07 09:48 | サスペンション
CBR1000RR('07) サスペンションOH①
こんにちは!!


今日は以前にインジェクションセッティングを
施工させて頂いたお客様から前後サスペンションOHの





以前施工したセッティングについてはコチラからご覧下さい。

CBR1000RR(SC57)をセッティング!①

CBR1000RR(SC57)をセッティング!②





前後サスペンション作業なので最初にFrフォークの

フロントフォークに付いている外装、ブレーキキャリパー等を
緩めてスタンドで車体を上げます。







ホイールを外してフロントフォーク止めているボルトを
緩めてフロントフォークを外します。







フロントフォークが外れたら現在のサスペンションの





まずはプリロード調整のキャップを外してトップキャップを
緩めてアウターチューブを下げます。







トップキャップをダンパーから外してスプリングや
カラーなども一緒に外します。




外れたら中からオイルを出してフォークからダンパーを外します。







後はアウターチューブからインナーチューブを外して
インナーチューブからブッシュ、シール類を外して




次回はダンパーの分解から書いて行こうと思います。



グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ



by nozawakojo | 2016-02-02 09:50 | サスペンション
純正サスオーバーホール
おはようございます! 040.gif


CB400SF VTEC-Ⅲ(NC39)
純正リヤサスペンション(ショーワ製)のオーバーホールのご依頼です。

岐阜県の「M 様」、遠方よりのご依頼ありがとうございます。040.gif


それでは早速、分解して各部をチェックしていきます!




オイルも随分劣化していますね。

ブラダにも変形がありました。
左:新品  右:使用済み
他にも、バンプラバーがオイル漏れにより”ブヨブヨ”に膨れていますので交換となりました。



でも、ロッドに再メッキ処理を施して再生すれば大丈夫。








完成です!

お待たせいたしました。





-----------------------------------------------------------


2014CBR600RR
国内仕様の
新車パワーアップコンプリート
        販売開始いたします


パワーアッププラン+TSR製マフラー装備
中間トルクの太さを残し、中回転域~高回転域をパワーアップさせた仕様です!



                     :パワーアップ     :STD

詳しいは、「ノザワホンダ パワーアップコンプリート」のページを。
下記URLをクリックしてご参照ください。
http://www.nozawa-honda.co.jp/cbr600rr_cm.html

お気軽にお問い合わせ下さい!

-----------------------------------------------------------



ハーレーダビットソンの
インジェクションセッティング始めました



by nozawakojo | 2016-01-12 09:30 | サスペンション
CB1300SB(SC54) リヤサス
おはようございます! 040.gif


本日もサスペンションのお仕事です!
CB1300SB (SC54)

リフレッシュの為に、純正サス(SHOWA)オーバーホールです。
埼玉県の「 K様 」ご依頼ありがとうございます。040.gif



早速、分解。



各パーツを洗浄して内部の劣化状態を確認していきます。



洗浄後、インナーロッドにサビが見つかりました!
ヒェ~~~!! 結構たくさん出ています。008.gif

このまま、組み上げる訳には行きません。
ロッドの”再めっき処理”が必要です!


再メッキ処理とは、ロッドの”めっき”を剥がして、


ピカピカになって帰ってきました。



上下のブッシュも新品に交換さえていただきました。




-----------------------------------------------------------


2014CBR600RR
国内仕様の
新車パワーアップコンプリート
        販売開始いたします


パワーアッププラン+TSR製マフラー装備
中間トルクの太さを残し、中回転域~高回転域をパワーアップさせた仕様です!



                     :パワーアップ     :STD

詳しいは、「ノザワホンダ パワーアップコンプリート」のページを。
下記URLをクリックしてご参照ください。
http://www.nozawa-honda.co.jp/cbr600rr_cm.html

お気軽にお問い合わせ下さい!

-----------------------------------------------------------



ハーレーダビットソンの
インジェクションセッティング始めました
by nozawakojo | 2015-11-28 09:53 | サスペンション
リヤサス オーバーホール

おはようございます! 040.gif


昨日は、暖かく過ごしやすい気候でしたね!
多くのお客さまに、ご来店いただきました。 ありがとうございます。040.gif




ここ最近、たくさんのサスペンションオーバーホールのご依頼をいただいています。
暖かいシーズンにいっぱいバイクを楽しんで、寒くなるこれからの時期にメンテナンスを行う方が多いように見受けられます。
お待ちいただいているお客様へ、
順次作業を進めています、今しばらくお待ちください。



OHLINS
NSR250R (MC21)

CBR600RR (PC40)

PCX (KF18)



純正サス
CB1300SB (SC54)

NSR250R (MC28)



サスペンションは、
路面と接するタイヤと、ライダーが乗車する車体を繋いでいる部品。
オートバイとライダーにとって非常に大切な部位です!

主な役割は、
タイヤを常に路面に追従させて接地性を確保し、振動や路面からの衝撃を安定させて乗り心地を良くすること。

ただ悲しい事に、
性能の落ちたサスペンションのまま、気にも留めず乗り続ける方が多い。慣れ?
エンジンオイルは頻繁に(グレードに拘り)交換されるのに、
サスペンション内のオイルは?・・・

繰り返しますが、
ライダーにとって、大切な部位ですよ!


オーバーホール=運動性能向上・乗り心地向上・ライダーの疲労低減


これからサスペンションオーバーホールをお考えのお客様、




-----------------------------------------------------------


2014CBR600RR
国内仕様の
新車パワーアップコンプリート
        販売開始いたします


パワーアッププラン+TSR製マフラー装備
中間トルクの太さを残し、中回転域~高回転域をパワーアップさせた仕様です!



                     :パワーアップ     :STD

詳しいは、「ノザワホンダ パワーアップコンプリート」のページを。
下記URLをクリックしてご参照ください。
http://www.nozawa-honda.co.jp/cbr600rr_cm.html

お気軽にお問い合わせ下さい!

-----------------------------------------------------------


ハーレーダビットソンの
インジェクションセッティング始めました
by nozawakojo | 2015-11-22 09:50 | サスペンション
フルパワーやセッティング後は……②
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います!
  応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓
 人気ブログランキングへ


こんにちは!!


今日は先週の続きで引き続きCB1300SBの




前回の続きはコチラをご覧ください。

フルパワーやセッティング後は……①



CB1300SB('08)フルパワー化①

CB1300SB('08)フルパワー化②


もっと詳しく知りたい方はコチラから

ノザワホンダで国内フルパワー化(セミフルパワー)




っという事で前回はフロントフォークのOHが終わりましたので





リアサスペンションが既に外れた状態ですが
外す際は車両の支えが無くなるので上から車体を釣るか
もしくはセンタースタンドを使って車両を支えておきます。

リアサスペンションのみになったら先にプリロードなどの
データを控えておき、スプリングを外します。





スプリングが取れたらガス圧をチェックするのですが

ガスがきちんと規定圧入っていないと中のオイルが泡立って
しまってダンパーなどがちゃんと機能しない原因になって

また中に入っていたオイルも色が黒くなっていて粘度も新品の





他にも各部に問題は無いか各部チェックしながら
リアサスペンションを分解していきます。

分解が終わったら見落としが無いか一個ずつ

特にロッドについてはサビが出ている場合があるので
入念にチェックをしてサビが出ている際は再メッキを





この後油路や部品を清掃していきます。

色んな所に汚れが溜まっているので一個ずつ

清掃が終わったらきちんと脱脂してオイル以外の





部品達を組んで行くのですが合わせてオイルも
入れて行かないといけませんので組んで行く際は

部品を全て組むことが出来たら後は車両に





走ってみると最初に感じるのが地面からの凹凸が
全く感じなくなって今までフワフワな乗り心地が
ダンパーがしっかり効いて小さな衝撃もちゃんと

カーブ中もしっかり路面にタイヤが追従してくれて

作業が完了してお客様に納車してから後日ご感想を
メールで頂きましたので今回載せさせて頂こうと思います。


I様
「サスのオーバーホールですがやって大正解でした。
 以前のヒョコヒョコした挙動がなくなり安定感がまるで違います。
 正直ここまで変化すると思っていませんでした。
 格段に走りやすくなったので走りを楽しみたいと思います。」


お客様が悩んでいた部分がちゃんと解消出来て

サスペンションはオイルが漏れていなくても性能は
年数が経つにつれて低下して行き、走行性能に大きく影響を
もたらす部品になります。

フロントフォークのOHは勿論の事SHOWAの
リアサスペンションも一部OHをする事は可能です。




サスペンションOHについて詳しく知りたい方は
コチラをご覧下さい。

http://www.nozawa-honda.co.jp/suspension.html

過去のサスペンションに関してのブログはコチラから

http://nozawakojo.exblog.jp/i19/
