JA10 ボアアップ 続き
どーも、五十嵐です。




トラブルの発生していたJA10角目カブの続きです。
テンショナーのトラブルが発覚して遠回りをしましたが、本来の目的のボアアップ作業に入ります。

今回はエンデュランス製のボアアップです。



ボアアップではヘッドをめくりますので燃焼室もチェックします。
カーボンが多い場合は清掃をお勧めします。



クリーナーに付け込んできれいになった燃焼室。
ここからバルブシートが荒れていればシシートカットします。







摩耗していたテンショナーアームは交換。
ガイドローラーもかなりすり減っていたので交換します。

大きな問題が起きる前に対処出来て良かった~



組み込む前に一応、寸法の確認します。
確認だけです。

安心した所で、組み込んでいき、、、







カブは何か起きていてもそこそこ走ってしまうので。
そういう意味では丈夫?なのか?


あなたのカブも普通に走っていても何か起きているかも!!??



by nozawakojo | 2017-02-15 20:47 | C110
JA10 ボアアップ トラブル発生!
どーも、五十嵐です。



まだまだ寒い日が続きます。
船橋でも雪がちらついたり。。。




本日はこちら↓


JA10カブ110でございます。
今回エンデュランスボアップのご依頼です。


オイルを抜いて、カムチェーンテンショナーを外し、、、


emoticon-0104-surprised.gif!!??

プッシュロッドのゴムダンパーが砕けている!!



テンショナーアームが摩耗しています。
ダンパーなしで金属同士が接触していたんでしょう。

バンパーの先っぽが見当たらないぞ~?

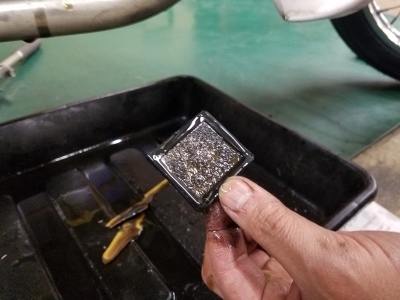

ストレーナの所にいました。

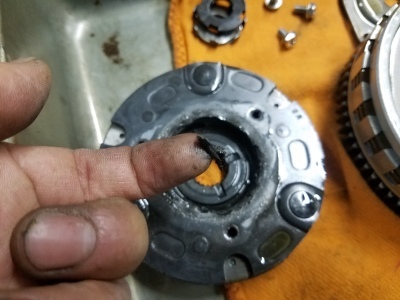

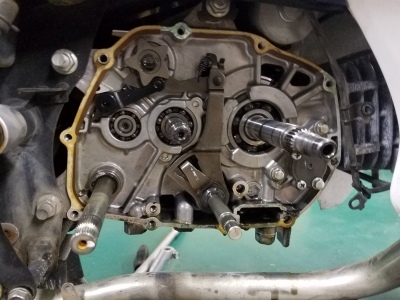

クラッチ側を開けましたのでついでに、、、




フィルターローター清掃!




放っておいたら更なる不具合に繋がっていたことでしょう。





by nozawakojo | 2017-02-11 11:04 | C110
クロスカブ ディスクKIT
こんにちは。


クロスカブ ディスクKIT
        ¥87,480  お問合せはこちらをポチ

全国各地からご注文をいただき、ご好評いただいています!
ありがとうございます。
抜群の制動力で、もしもの時も安心。


KIT取付けのお客様が、
先日の「第20回カフェカブミーティング」人気投票で賞をGETされました! (*^^)v
K様 おめでとうございます。


ノザワホンダのデモ車もスタンバイ完了。
是非! 現車でご確認ください!


by nozawakojo | 2016-12-07 11:02 | C110
クロスカブ ディスクブレーキキット好評発売中
こんにちはemoticon-0139-bow.gif大介です。
昨日と本日はノザワホンダは定休日です。お間違えの無いように
ご注意下さい。

ちなみに・・・、
クロスカブにお乗りで、ブレーキに
ご不安をお持ちな方は
いらっしゃいますか?


FaceBookではお知らせしましたが
9/6(火)発売の「モトチャンプ10月号」
ノザワホンダで発売している
「クロスカブのディスクブレーキキット」
が紹介されています。
インプレッションも載っていますが高評価をいただいています!!


上のページを詳しく読みたい方は
こちらをクリック下さい。

お店に実車もありますので、是非見に来て下さい




クロスカブのディスクブレーキプランは2通り
ディスクブレーキプラン
◎ブレーキング性能を向上させるための必須アイテム!
 純正品(他機種)を加工・お取付までさせて頂くプランです。
 ホンダ純正品なので補修パーツの心配もありません。
価格¥129,600
 (ディスクブレーキKIT/ブレーキマスター一式/ブレーキホース/取付工賃)

ディスクブレーキKit
◎ブレーキング性能を向上させるための必須アイテム!
 純正品(他機種)を加工し、流用できるようにしました。
 ホンダ純正品なので補修パーツの心配もありません。
価格¥87,480
(ホイールASSY/ディスク/ブレーキキャリパー/メーターギア)

となっています。

ご注文・ご質問等はこちらからお願いします。
本日・昨日はノザワホンダはお休みです。


ハーレーダビットソンのインジェクションセッティング
やってます
詳しくはノザワワークスのHPへ
by nozawakojo | 2016-09-19 16:47 | C110
スロットルボディー拡大
どーも、五十嵐です。





どうも週末から喉の調子が・・・

どうも、天龍源一郎です。






本日は製作所に頂いたご依頼。
毎度おなじみ、C110のスロボ拡大です。



今回は新品を加工いたします。
取付けする車両が毎日使われているとの事なので。
ちなみに新品、センサー類ついてないボディーのみで¥9,000です。

ちょっと加工に入る前に覗いてみます。


キャブでいうアイドルアジャストスクリューを抜くとバタフライが全閉になります。
すると、ベンチュリーとバタフライは隙間なく閉じるハズ?

おや?
これは製品不良か!?
隙間が出来てたら空気が漏れてくるじゃない?

と感じますが別に問題ありません。
FIのスロボにはIACバルブが付いているので大丈夫。
IAC(アイドル・エア・コンロトール)バルブ。
バタフライバルブが完全に閉じてても調整してくれるのでアイドリングしてくれます。

キャブでは全閉にするとアイドリングはしません。
アイドルアジャストスクリューで少しだけ開けとくんです。

スロットルボディーにもアジャストスクリュー的な物も付いてますが、IACバルブが付いていればなくてもイイんです。
ただ全閉にしてしまうとバタフライとベンチュリーが擦れて削れてしまうので全閉にならない様に少しだけ開けとくんです。











ノーマルΦ19からΦ22まで拡げます。
3mmオーバーサイズです。



3mmって言ってもどれくらい?
拡げた径に合わせてバタフライの製作。
ヤッパリここはビタッとしてないと気持ち悪いですから。




最後にアジャストスクリューですこーし開くように調整します。


という事で、スロボ拡大完了!




ハーレーダビットソンのインジェクションセッティング
始めました
by nozawakojo | 2016-02-09 09:49 | C110
スーパーカブ110(JA10) ボアアップ
おはようございます! emoticon-0139-bow.gif


スーパーカブ110(JA10)

エンデュランス製ボアアップキットで、124cc化です。
千葉県の「 S 様」ご依頼ありがとうございます。emoticon-0139-bow.gif


組み込むピストンは、WPC処理済みで耐摩耗性やフリクションロスに貢献します。

圧縮比も調整済みで、レギュラーガソリン仕様です!


左:ノーマル(50mm)  右:ボアアップ(53.4mm)



新品ピストンと新品シリンダーの初期なじみ向上のために、
「フリクション製 ハイパーペースト#7」
を使用します。




タペットクリアランスの点検・調整をして、
エンジン始動!! 完成です。emoticon-0105-wink.gif
ボアアップ後のトルクアップをお楽しみください! emoticon-0165-muscle.gif



他車種のボアアップ作業も随時受付しています。



-----------------------------------------------------------


2014CBR600RR
国内仕様の
新車パワーアップコンプリート
        販売開始いたします


パワーアッププラン+TSR製マフラー装備
中間トルクの太さを残し、中回転域~高回転域をパワーアップさせた仕様です!



                     :パワーアップ     :STD

詳しいは、「ノザワホンダ パワーアップコンプリート」のページを。
下記URLをクリックしてご参照ください。
http://www.nozawa-honda.co.jp/cbr600rr_cm.html

お気軽にお問い合わせ下さい!

-----------------------------------------------------------



ハーレーダビットソンの
インジェクションセッティング始めました
by nozawakojo | 2015-12-04 09:30 | C110
クロスカブ エアクリBOX
emoticon-0139-bow.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ






どーも、五十嵐です。




雨はイヤです~
寒いし濡れて気持ち悪いし。
グローブが生乾きだとオイニーが・・・




雨はイヤです。
本日はコチラ


クロスカブです。
ご注文頂いていた部品が届きましたので取り付けです




もはやカブの定番、
BRD製スーパーエアクリBOXです。
マフラーも大人気!
今注文しても納期は来年度!?




丸目カブはクリアランスが絶妙で取り付けが知恵の輪。




取り外しは1.2.3のポーン!




マウントラバーは付け替えです。





隙間が大きいから挿入は簡単よー
ガバガバ~








さぁ次はマフラーか??
ビットッチマフラーはかなりお早目にご注文をー





emoticon-0139-bow.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 1クリックにご協力お願いします。
 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンのインジェクションセッティング
始めました
by nozawakojo | 2015-11-15 11:35 | C110
クロスカブ スロボや腰上
emoticon-0139-bow.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ






どーも、五十嵐です。




カッパの出番が最近多いです。







本日はクロスカブです。
すでにコチラのカブ、





BRDセット装着済み!

そんな仕上がってるバイクに何するのかと言うと、






更に



腰上もやらせて頂きます!

ヘッドもやります~







スロボOK!

あとこれも。




配線のエレクトロタップ。
配線加工でよく使用されているのを見ますがあんまり好きじゃないんですよね・・・
被覆を挟んで破いて導通させる仕組みで、割り込みさせるときはお手軽で早いですけどね・・・

ちゃんと繋がってるか分かんないじゃないですか?
心配なのでエレクトロタップ撤去。




配線どうし半田で付ければ振動で緩むことなし。
こっちの方が安心。
バイクの狭いスペースにはかさ張らなくて良い。





色々やりましたが完成です!




夏も終わり、バイクに乗るにはいい季節です。
天気が良ければもっといいですが。













emoticon-0139-bow.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 1クリックにご協力お願いします。
 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンのインジェクションセッティング
始めました
by nozawakojo | 2015-09-06 12:07 | C110
JA10スロボ拡大のインプレ
emoticon-0139-bow.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ






どーも、五十嵐です。




夏の甲子園大会が始まりました。
ちょっと前にアメトークでも特集やってましたね。
100年記念大会との事で今年はどんなドラマが待っているのでしょうか??

千葉県代表、専大松戸は本日の第一試合。
相手は菊池雄星、大谷翔平などを輩出した花巻東。
頑張れ!!


寝ちゃうわ!!







C110のスロボ拡大。
おかげさまで多くの方にご依頼いただいています。



ノーマル状態とBIGスロボで比べたパワーグラフです。
排気量、吸排気いじってないノーマルの車両にBIGスロボ入れただけでここまで違います!

このグラフは丸目カブJA07で測ったものです。
最近、角目カブJA10やクロスカブのスロボ拡大のご依頼が増えてきました。
丸目カブとそう違いはないはずですが・・・


なので!
今回拡大させて貰いました新潟の中村様にインプレを頂きました!!

どんな感じですかぁemoticon-0107-sweating.gif???


新潟の中村です
無事装着できました
時間はたっぷりかかりましたが、いろいろと気を使っていただいたお蔭で
なんとかミスることなく完了しました
ありがとう御座いました
で、速くなったのかですが…
凄いです!ちょっとだけ試走してきましたが
0-20kmは0.1秒ほど速く
0-60kmは0.7か8秒ほど速くなったです
0-60kmで簡単に7秒台に入ります
低回転が犠牲になるかと思いましたが
そうでもないです
私のカブはノーマルのエアフィルターをはずして(カッターでフィルターを切ってくりぬき
金網は残しておいた)デイトナのスポンジフィルターを大きさを合わせて切り抜いていれただけです
あと吸気口を1ヶ所追加してます
フィルター換えたり吸気口を追加しても納得のいく結果は出なかったのにビックリです






色々試みてストップウォッチで計測し効果を検証されているとの事!


新聞いっぱい積んでるので減速比が特殊だそうです。
フロント12丁・リヤ33丁emoticon-0104-surprised.gif!!




どうでしょう?
速くしたいけど、ボアアップするのはちょっと・・・
金額的にもあまりかけたくない・・・

いいんじゃないですか?
お手軽ですよ!ボアアップより!

C110スロボ拡大、






emoticon-0139-bow.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 1クリックにご協力お願いします。
 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンのインジェクションセッティング
始めました
by nozawakojo | 2015-08-07 09:20 | C110
雌ネジの逆ネジ加工
emoticon-0139-bow.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ






どーも、五十嵐です。



スイッチを入れえてもベルトが回りません。

ベアリングはキャップでカバーされてまして外から見えません。

どうしようもないのでボルトを溶接してインパクトで回した結果、



割れました・・・
インパクトでガンガンまわしてたらパキッと・・・

旋盤で残った部分にネジ切加工してリカバリーします・・・

しかし旋盤にセットし、いざ加工しようとしたところ困ってしまいました。
バイトが無い・・・

雄ネジの逆ネジは切ったことがあったので、その時と同じようにねじ切りバイトをひっくり返して逆回転して加工すればいいと思ってました。


ネットでろう付けバイトの探しても、内ネジの逆ネジ用って売ってないし・・・
みんなどうしているのだろう?


売ってないんじゃしょうがないので作ります。



超硬のチップがありました。
これをろう付けしてバイト作ります。



バーナーで炙ってろうを乗せて・・・



くっ付いてるといいのだが・・・



大丈夫かな?
グラインダーで形を整えて、いざネジ切り!!



削るのが鋳物なのが良かったのか?



溶接しちゃったキャップはボルトをとって肉盛り・修正で六角再生。
下手隠しに色塗って




ベアリングを無事に交換して修理完了!!!





何だかよくわからないブログでしたが、
