CBR1000RR('08) 再セッティングします!!①
こんにちは!!


今日は以前フルパワー化させて頂いたお客様が仕様変更で
車両が全く走らなくなったという事で再セッティングの

合わせてクイックシフターも取り付けたいという事で





以前施工させて頂いた際の記事はコチラになります。

CBR1000RR('08) フルパワー化①

CBR1000RR('08) フルパワー化②





コチラのCBRでクイックシフター機能を使うには
パワーコマンダー以外に必要な部品が出てきます。

①シフトロッドセンサー

ギアを上げる際にセンサーが押し込まれることにより
パワーコマンダーに信号を送る事が出来るセンサー


②Secondary Fuel Module(SFM)

インジェクターを8個搭載している車両でパワーコマンダーが
制御出来る4インジェクターを8インジェクターまで制御を可能にする




順番に①シフトロッドーセンサーから取り付けて行きます。

チェンジペダルに付いているシフトロッドを外します。

外す前に必ず現在のステップ位置を確認して新しく取り付ける
シフトロッドセンサーを使用した際には同じ位置にチェンジペダルが






計測が終わったら現在のロッドを外し、

この際にシフトロッドセンサーの長さが元のロッドと
同じ長さにならないと元のチェンジペダルの位置に
ならないので調整が出来るロッドがモトリバティ様から





配線は後程行うとして次に②SFMを取り付けて行きます。





CBR1000RRのセカンダリーインジェクターは
エアクリーナーの上に位置していますので
SFMの配線を取りまわしてインジェクターの間に
カプラーを割り込ませます。







SFMのカプラーの取り付けが完了したら後はパワーコマンダーに
付属のケーブルを使用して接続します。

合わせて先程取り付けたシフトロッドセンサーの
配線も一緒に取り付けを済まして取り付け作業は










グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ



by nozawakojo | 2016-04-03 09:46 | シャーシダイナモ
CBR600RR('09) セミフルパワー化②
こんにちは!!


先週でセミフルに必要な部品の取り付けは終わり、
シャーシダイナモまで乗せましたので直ぐに





車両をシャーシダイナモで軽く走らせて一通りチェックをして

問題が無い事を確認してからセッティングの為、
現在のパワー、トルク、空燃比の状態を

計測したデータがコチラです。






ただ、空燃比はお約束ですがかなり薄い状態なのが
確認出来るのでココからパワーコマンダーで補正を

調整が終わったデータがコチラになります。
青が調整前    赤が調整後です。





薄くなっていた空燃比が綺麗に整えられた事によって

マフラーの影響もありますが逆車の馬力は後輪出力で

青が調整前の逆車データ     赤が今回施工した車両です。





セッティングを行っていない事もあり、施工したセミフルの

当然ですが逆車の空燃比はかなり荒れてしまっているので

調整したデータはコチラになります。
青が逆車    赤がセミフルパワーですemoticon-0105-wink.gif





先程のデータでは13000rpmまでセミフルが勝っていたのが
調整後は11000rpmまで回転数が下がって逆車の馬力も

CBR600RRはカムの特性で低、中回転でパワーが出る国内カム、
高回転でパワーが出る逆車カムと二つのカムで車両の特性を




他の調整部分も調整を行っておかしな所がなければ

シャーシダイナモから降ろして外装を取り付けて
試乗によって実際の変化が感じられるか確認し、





国内車両は逆車と比べて馬力を規制されている為、
本来のパワーを発揮する事が出来ません。

当店のセミフル、フルパワー化は国内車両が抑えているパワーを
開放する事により大きくパワーアップをする事が出来て、
インジェクションセッティングにより走りやすさも
同時に実現する事が出来るプランになります。

これからセミフル、フルパワーを検討しているけど
どちらを選んだらいいのか分からない!!という方も
ご相談頂けたらお客様に合った施工をお客様と一緒に
考えさせて頂く事も出来ますのでお悩みの方は



グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ



by nozawakojo | 2016-03-27 13:59 | シャーシダイナモ
CBR600RR('09) セミフルパワー化①
こんにちは!!


今日はCBR600RRのセミフル化のご依頼を頂きましたので





'09年式のPC40をサーキットで遊ぶ為に購入したけど
思ったより加速が悪く、パワー不足を感じたという事なので

まずは外装を外してセミフルの作業と一緒にプラグ交換も
一緒にお願いされているのでプラグ交換を先に交換していきます。







本来はラジエータ側からプラグを交換するのですが
吸気系開放を行う際にファンネルまで外れているので
エアボックスを外しても交換出来るので今回は

ファンネルを取る為、エアボックスの上側を外してファンネルを
外し、その後にエアボックスの下側を外します。







エアボックスを外れたらダイレクトイグニッションコイルが
見えるのでプラグから抜いてプラグを外します。

プラグの番手も国内と逆車で違うのでパワーが出る







プラグの交換が終わったらエアボックスを戻して







次は国内ECUのままでは燃料が足らなくなってしまいますので

取り付け場所はシート下が指定なのですがETCを
取り付けている方もいるのでその場合配線の取り回しを







メインインジェクターとTPSのカプラーにパワーコマンダーを







残るは作業はスペシャルエージェント製スピードリミッターです。





これを取り付けないとシャーシダイナモでセッティングする時に
リミッターに当たってしまってセッティングが出来ない事も

スプロケットの変更を行った際には付属のコントローラーで
設定を調整すると誤った表示を治す機能もあるので丁数を







セミフルに必要な部品の取り付けが終わったので







次回はこの続きを書いて行こうと思います。



グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ



by nozawakojo | 2016-03-19 10:06 | シャーシダイナモ
GSX-1300R 隼 インジェクションセッティング!!
こんにちは!!


今日はスズキの代表車両GSX-1300R 隼で
インジェクションセッティングを行いましたので





車両はUS仕様の'08年式でパワフルな車両ではありますが
お客様は調子があまり良くないように感じるという事で
既にパワーコマンダーはお客様の方でお取り付けして頂いているので





計測前に暖気を済まして軽く車両を走らせます。

この時点で車両の不具合なども一緒に確認して

計測した現在の状態がこちらになります。





計測したデータは最高馬力が190PS、トルクが15.12kgf・m

wikipediaに隼の諸元が乗っているのですが確認すると
馬力197PS、トルク15.8kgf・mと比べてかなり

また空燃比についてはほぼ全域で濃い状態の

車両の調子も確認出来ましたので今の状態から
パワーコマンダーに補正を掛けて計測を繰り返して

調整したデータがこちらになります。





青が先ほどの計測データ   赤がセッティング後のデータになります。

大きく崩れていた馬力、トルクは空燃比が整った事により
馬力は197.39PS  トルクは15.81kgf・mまで上がって
マフラーの影響だと思いますが最高馬力、トルクの出る回転数に

吹け上りに関しても詰まっていたような感覚が取れて

吹け上りの違いについては軸を変えて確認していきます。





縦軸を速度   横軸を時間   ギアは5速になります。

3秒の辺りから徐々に差が開き始めて最終的に

他の開度の乱れている空燃比も13に整えて

シャーシダイナモから出して試乗して問題無ければ




逆車は輸出国に合わせた燃料、空気などに
合わせてECUをセットアップしていますので
日本国内では大きく調子を崩してしまいます。

合わせてマフラーやエアクリーナ等を交換した際にも
空燃比が崩れて調子を崩してしまうのでインジェクションセッティングを

崩れた状態のままでも走行は可能ですが
少なからずエンジンの負担は増えて行きますので

インジェクションセッティングにご興味ある方は
ご相談は無料ですのでお気軽にハッシーまで



グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ



by nozawakojo | 2016-03-12 10:19 | シャーシダイナモ
CBR600RR ('12) セミフルパワー化②
こんにちは!!







前回までの作業内容はコチラから

CBR600RR('12) セミフルパワー化①




前回までの作業でセミフル化に必要な部品の
取り付けが終わりましたので早速シャーシダイナモに







シャーシダイナモに乗せたら車両を固定して














直ぐに計測に入らずパワーコマンダーの調整を
行って車両に合わせてセットアップを行います。

これを行わなかった場合パワーコマンダーが
正確に機能しなかったり、誤った状態を







パワーコマンダーの具合を確かめてちゃんと機能しているのを

まずは計測を行ってその結果に対してパワーコマンダーを
調整して再度計測を行って調整を繰り返して空燃比を

パワーコマンダーは他のサブコンと比べて調整出来る
範囲がかなり細かく、手間が多いサブコンになります。
他のサブコンでは調整出来ない空燃比も整える事が
出来るので調整する側としても安心してお客様にお渡しが





インジェクションセッティングでどれ程変わったか

見ていくデータはアクセル開度全開で
青が調整前(セミフル施工済)    赤が調整後になりますemoticon-0118-yawn.gif





乱れていた空燃比を整えたことによって馬力も3馬力程

アクセルを開けた際にドカッと来るドンツキも
最初は酷い状態でしたが調整後はスムーズに
アクセルを開ける事が出来てドンツキ感も

吹け上りの違いもグラフで確認していこうと思います。

先程のデータの縦軸を速度、横軸を時間に変えて





時間の差は約0.6秒の違いが出ていて数字では分かりにくい
ような形ではありますが試乗して見てもグイグイ前に

実際どれくらい離れているのか計算してみたら

他の調整していない部分も同じように計測、調整を繰り返して

セッティング後、外した外装を付け直して問題無ければ





国内車両をパワーアップしたい方、ご興味がある方は



グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ



by nozawakojo | 2016-02-27 12:35 | シャーシダイナモ
CBR600RR ('12) セミフルパワー化①
こんにちは!!


今日もCBR600RRのセミフルパワー化のご依頼を





今回は国内仕様2012年式でサーキットを走った際に
スピードリミッターが効いてしまったり、パワー感が
無くて加速するのも一苦労という事なのでセミフルを
行ってサーキットでも十分楽しめる車両に変えて

まずは外装を外して吸気系を開放していきます。







国内仕様の細いファンネルでは600ccに必要な空気が

大きいファンネルに変えてエンジンに多くの空気が





合わせてエアクリーナBOXの入り口が片側だけ
塞がっている状態なのでコチラも塞いでいる







吸気系の開放が完了したら次は燃料を調整する為、
パワーコマンダーを取り付けて行きます。





国内ECUはあくまで細いファンネルで入ってきた
少ない空気に合わせて燃料を計算しているので
吸気系のみを開放した場合、全域で薄くなってしまい
結果ノーマル状態よりもパワーがなくなったり、
ガソリンが適切でないとガソリンの熱を奪う作用が

逆車のECUを入れて燃料を増やす方も
いらっしゃいますがこれもあくまで輸出する
国の気候、燃料に合わせて調整しているので
逆車が日本の気候、燃料で走った場合でも
かなり濃い状態なのでセミフルでは更に濃くなって

パワーコマンダーを取り付けてインジェクションセッティングを
行えば現在の状態に合わせて燃料を整えることが出来るので

パワーコマンダーは車種事によって取り付け方が
違うので英語の説明書を良く読んで間違えないように





CBR600RRの場合はメインインジェクターと
アクセル開度を検知するTPSカプラーに割り込ませて
取り付けます。







必ず取り付けた後はパソコンに繋いでエンジンを
かけて正常にアイドリングするか?

異常に気付かないで走っていた場合、
車両、パワーコマンダーどちらも壊してしまう












取り付けも先ほどのパワーコマンダーのように
スピードセンサーとメーターカプラー付近に







本体はフレームに固定してその後スプロケットを
交換している場合は誤差表示を取り除く機能も
付いているので付属のコントローラを使って







セミフルに必要な部品の取り付けは全て終わりましたので
残るはインジェクションセッティングを行えば作業が








グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ



by nozawakojo | 2016-02-19 09:48 | シャーシダイナモ
CBR1000RR('13) フルパワーとフォークOH④
こんにちは!!


今日で最後の記事になりますがCBR1000RRの





前回までの続きはコチラからご覧下さい。

CBR1000RR('13) フルパワーとフォークOH①

CBR1000RR('13) フルパワーとフォークOH②

CBR1000RR('13) フルパワーとフォークOH③







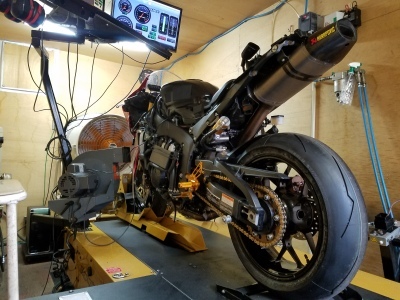

前回はフルパワー化の作業がすべて完了しましたので





吸気系を開放した直後なのでアクセルを少し開ける度に
ギクシャク感がかなり出ていますので直ぐにパワーコマンダーの





計測したデータがこちらになります。





フルパワー化と今回はフルエキのアクラボビッチが
取り付けられている為、出始め以外は全体的に燃料が

こんな状態で既に154馬力も出ている状態なので

ここからインジェクションセッティングを





馬力はさらに8馬力上がって最終的に162馬力まで

CBR1000の中ではトップに入る馬力ですがそれ以外に
空燃比が整った事によりアクセル操作を行った際に出ていた
ギクシャク感も無くなってアクセル操作をスムーズに行う事が

残りのマスも計測、調整を繰り返して全域で





CBR1000RRの国内車両は様々なリミッターが掛かって
いる為、本来の性能を十分に発揮出来ないようになっています。

最新のCBRもフルパワー化は可能ですのでご興味ある方は

またフルパワーを行った際にはサスペンションにもかなりの
負担が増えますので合わせてOHを行ってリフレッシュを
する事により安全にフルパワーを楽しむ事が出来ますので



グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ



by nozawakojo | 2016-01-27 09:48 | シャーシダイナモ
CBR1000RR('13) フルパワーとフォークOH③
こんにちは!!







前回でフロントフォークのOHが終わりましたので





前回までの内容はコチラをご覧ください。

CBR1000RR('13) フルパワーとフロントフォーク①

CBR1000RR('13) フルパワーとフロントフォーク②







最初に外装を外して行きますがフロントフォークの
際にほとんど外してあるのでテールカウルだけ外します。





タンクを止めているボルトを外して
タンクを上で固定していくのですがETCや電装をカスタム
されている為、配線が多くてパワーコマンダーの
配線などが通す事が出来ないので配線の取り回しも

配線の取り回しはかなり複雑になりそうなので
今回タンクは外して作業を進めます。







フルパワーに合わせてプラグとエアクリーナーの交換も
一緒にご依頼を頂きましたので吸気系開放とプラグ交換を
先に作業していきます。

エアクリーナーBOXを分解して中を拝見すると………





なんと





プラグ交換の為にエアクリーナーBOXを外し、
外で虫と砂埃などをエアブローで吹き飛ばして
エンジン内にゴミが入らないようにします。







エアブローが終わったら中に戻ってプラグを交換します。

プラグ交換後エアBOXを取り付けてファンネル交換、
ダクト開放を行い、新品のエアクリーナーに交換したら









次にパワーコマンダーを取り付けて行きます。





インジェクターとTPSのカプラーにパワーコマンダーを
取り付けて行くのですが今回はタンクが外れているので

取り付けが終わったら配線を取りまわしてタンデムシート内に







後はスピードリミッターを取り付けてフルパワーに





次回はいよいよシャーシダイナモに乗せて



グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ



by nozawakojo | 2016-01-21 10:01 | シャーシダイナモ
CBR1000RR('13) フルパワーとフォークOH②
こんにちは!!


前回の続きでCBR1000RR('13)のフロントフォークの





分解作業はインナーチューブ、アウターチューブ、
ダンパーASSYまで終わっていますので今日は





まずはトップキャップを緩めて外します。
外れると中からロッドが二本が出てきますので
ロックガイドなどと合わせて一緒に外します。







後は底に付いている積層バルブをシムの順番が
バラバラにならないように慎重に外します。






部品達を清掃しながら部品に問題がないか
交換が必要かどうかをチェックします。

各部の消耗部品もかなり傷んでいる状態なので





清掃が終わったら早速部品達を組んでいきます。

ここからは分解の逆手順で組みますので
最初はダンパーを組み立てて行きますので
シムの向きに注意しながら積層バルブを
付けていきます。





各部グリスアップを行いながら部品を





次はインナーチューブに新品のブッシュ、オイルシールを
付けてアウターチューブに特殊工具を使って組み付けます。







組み付け終わったらダンパーを組む前に
先にオイルを入れてエア抜きを作業をします。





エアが出てこなくなったら先にダンパーASSYを
取り付けてその後に油面を調整していきます。

締め付けトルクがかなり大きいのでしっかり
トルクレンチを使ってガイドロックを締めます。





後はアウターチューブを上げてトップキャップを





車両に組む前にフォーク単体で上から押すと
ダンパーがしっかり効いて腰のあるサスペンションに

劣化したオイルやフォーク内に溜まったスラッジは
サスペンション性能を大きく低下させる原因になり
走行する上で危険な状態になってしまう事もあります。
前より乗り心地が悪くなったりカーブ中が不安定と
感じる方はOHを検討されてみては如何でしょうか?


次回はいよいよフルパワー化の作業を
進めて行こうと思います。


グロムのパワーアッププランを
始めました!!


125ccのままパワーアップするプランや更にパワーを
求める方にはボアアッププランなど様々なニーズに答えられるように
いくつかプランをご提示させて頂いております。
気になる方はこちらへ


 ハーレーダビットソンのインジェクションセッティング始めました
詳しくはノザワワークスのHPへ


by nozawakojo | 2016-01-14 10:08 | シャーシダイナモ
CBR1000RR('13) フルパワーとフォークOH①
こんにちは!!


今年最初の記事は年末最後に作業したCBR1000RR('13)を





今回のご依頼内容はフルパワー化とフロントフォークのOHで
フロントフォークからオイルが漏れているので先に

この年式からフロントフォークはBPFに変更されて
分解の手順が今までとは全く違った物になるので





最初に外装を外して作業を進めやすい状態にします。





終わったらフォークをマウントしているトップブリッジと
ハンドルをマウントしているボルトを緩めて先に
フォークキャップを緩めて直ぐに外せるようにします。





フォークキャップが緩まったらフロントホイール、
フロントフェンダー等を外して車両からフロントフォークを
外します。





フロントフォークが外れたら分解を始める前に
必ず現在のプリロードなどを確認してから作業に




確認が終ったら先に緩めていたトップキャップを
アウターチューブから外してダンパーを固定している





ロックガイドが緩まったらアウターチューブから
外してフォークキャップを引っ張るとダンパーが





中のオイルを全部抜いた後はインナーチューブを
アウターチューブから外してインナーチューブに
ついているブッシュとシール部品を外します。





これでフォークの分解作業は本来終わりですが


次回はダンパーの分解から書いて行こうと思います。
