カテゴリ:ハーレー( 19 )
2013年式ロードキングをインジェクションチューニング
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


こんにちは!!


今日はハーレーの人気車種ロードキングをインジェクション

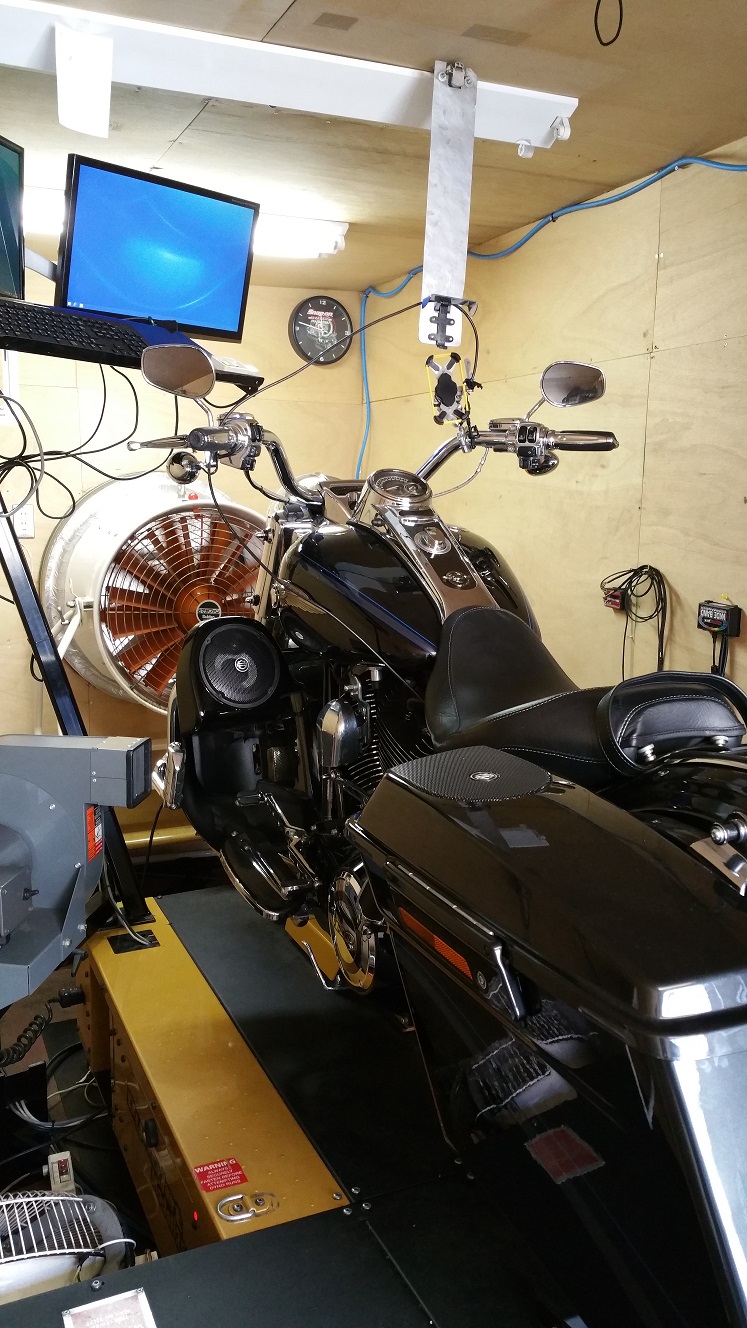

はい、いきなり車両がシャーシダイナモに乗っていますが
予期せぬ事故により他の写真がないという事案が発生しましたが






今回のご依頼は発進時のパワー感が感じられないという事ですので
早速車両にPVを接続してECUのデータを調整してから

今回のロードキングはフライバイワイヤを採用していますので
従来のスロットルワイヤーが付いている車両とは違い、
アクセルの開き具合をECUが感知してスロットルのバタフライを
ECUが制御して開くような方式を取っています。
チューニングの仕方もアクセルの開け具合でいつもやっていましたが

全てのMAPをチューニングして終わったデータがこちらになります。
まずはMAP100で青がチューニング前、赤が後になります。





グラフを見てもらうとパワー、トルクは出だしと最後の方で上がって
いるのが分かるのと空燃比も薄い状態だったのがチューニング後は
山、谷も無くキレイな線がA/F13付近にチューニングされています023.gif

実際これだけでも吹け上がりやパワー感も違うのですが
このグラフを見ただけでは分かりにくいかもしれないので





こちらのグラフは横の軸が計測の時間、縦軸が車両の速度を
表しています。グラフのMAXスピード171㌔はレブリミッターに
当たった時を表示しています。

このグラフから二つ程分かる事があります。
一つはチューニング後の方がMAX速度に到達するのが早いという事と
もう一つが重要でチューニング前は計測を開始して直ぐに失速して
パワー感の無さはこの部分が影響していたのでチューニング後の
グラフは失速をする事もなくキレイに速度を上げていっていますので



国内に入って来ているハーレー全般に言える事ですが
排気ガス規制の為に極端に燃料を薄くしているせいでパワー感が無かったり
アクセルを開けると車両が思ったように操作出来なかったりします。
インジェクションチューニングを行うことによってパワー感や
車両の扱い易さも向上することが出来ますので



040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 1クリックにご協力お願いします。
 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンのインジェクションセッティング
始めました
詳しくはノザワワークスのHPへ
by nozawakojo | 2015-01-22 09:44 | ハーレー
XL1200C インジェクションチューニング
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


こんにちは!!

Facebookの方に告知しましたが今回グロムのメーターに入っている
LED球の交換をしました。





告知が終わったので今日のブログの本題を書いて行こうと思います。
今日はハーレーのインジェクションチューニングで
スポーツスター1200をやらせて頂きましたのでそちらを書いて行きます。





最初にパワーヴィジョンに接続してデータを確認・修正していきます。
修正を終えて早速シャーシダイナモに乗せて現状の確認をして
チューニングを施して行きます。





最初の状態とチューニング後のデータを比較していきます。
初めはアクセル開度100%がこちらです。





チューニング前が青色のライン  チューニング後が赤のラインになります。
上のグラフのパワーとトルクの2000回転が凹んでいたのが

下のグラフの空燃費も薄く表示しているような場所があり
チューニング後はキレイに平らな状態になりました。
空燃費に山や谷がある状態ですとどうしても乗り難さが出てきてしまい

次に10%の開度がこちらになります。





波が荒くて見辛いですがパワーとトルクもちゃんとパワーアップしております。
特に空燃費に注目してもらいたいのですがクローズドループの影響か
15付近に空燃費が来ており、この状態で試乗した際は街乗りでの乗り難さや

チューニング後は街乗り、クルージング共に別車両かと思う程

ハーレーを乗っていらっしゃる方で同じように感じた方はご相談頂けたら



040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 1クリックにご協力お願いします。
 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンのインジェクションセッティング
始めました
詳しくはノザワワークスのHPへ
by nozawakojo | 2014-10-30 09:30 | ハーレー
ダイナFXDL ローライダーのインジェクションセッティング
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


こんにちは!!

暑い日々が続いてダイナモ室がサウナ状態になっているのですが

今日はハーレーのインジェクションセッティングのご依頼を
頂きましたのでそちらを書いて行こうとおもいます。

車両は2010年式ダイナFXDL ローライダーになります012.gif





まず現車の状態を確認する為ハーレーのお供と言っても過言ではない
Dynojet製パワーヴィジョン




取り付けは非常に簡単でハーレーにはパワーヴィジョン専用のカプラーが
有りますのでそこに専用ケーブルを繋ぎます。
繋ぐことによって車両のECMに入っているデータが吸い取れますので





ここからデータを書き換えて行くのですが書き換える場所は
VEテーブルと呼ばれる場所を主に変更して行きます。
日本のハーレーはVEテーブルが荒れている状態や車検を通す為に

最初にある程度パワーヴィジョンでデータを変更してあげてから





パワーヴィジョンにはオートチューンモードと言う物があり
こちらのモードである程度VEのテーブルを直してあげて行きます。





アクセル開度と回転数を使って参照する場所が変わりますので
入れたいところのマスに止ることによって数字をカウントして行きます。

全ての調整が終わったら一度ダイナモでA/Fを確認して
必要であれば再度オートチューンモードで調整、

手直し後のデータがこちらになります。




赤が調整後のデータ、青が調整前のデータになります。

パワー事体の変化はあまり見られませんが
注目するのは最初のA/Fは薄い状態を示していました。

結果調整後はA/Fを13に合わせて上げましたので
アクセルを回すと乗り辛かった車両が見違えるように

終わったら当店はここから2つの事なったMAPを作成してパワーヴィジョンに

インジェクションセッティングにご興味ある方、
ハーレーが今現在乗り辛くてお困りの方は



040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 1クリックにご協力お願いします。
 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンのインジェクションセッティング
始めました
詳しくはノザワワークスのHPへ
by nozawakojo | 2014-07-24 09:30 | ハーレー
ハーレー  ロードキングにパワービジョン!!
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ




おはようございます!



ブラジルワールドカップをリアルタイムに見て、寝不足気味な方いませんか?
日本は、グループリーグ残すところ”コロンビア戦”のみとなりました。


2008 FLHRC ロードキング
パワービジョンでインジェクションチューニングのご依頼です。
千葉県の”S 様”ありがとうございます。040.gif
マフラーは、北米サイレンサー。 エアクリはS&Sの組み合わせです!

「ご相談・ご要望」は、
・エンジンからの温度が異常に暑い
・ノッキングの様な感じがある
・アフターファイアー
・トルク感ほしい

かしこまりました!
まずは現状の空燃比を把握をして、進めてまいります。
このモデル・年式のノーマルエキパイでは正確な空燃比管理は難しく、今回は”モーターステージ”さんの独立エキパイへ交換です。



TP100%

青:チューニング前
赤:チューニング後



TP60%~20%

左グラフ:チューニング前
右グラフ:チューニング後
*グラフの下(2段)に表示されているのが、空燃比です。 乱れが激しかったのに対してラインが整いましたよ!

完成です!
お客様からは、
エンジンからの熱が凄く減ったよ!
ノッキングが無くなり、乗りやすくなった!




-----------------------------------------------------------

2014CBR1000RR
国内仕様のパワーアッププラン開始いたします!



これまでパワーアップに必要な主要パーツが手に入りませんでした。
しかしこの度、台数限定でお引き受けできるようになりましたので、ご報告させて頂きました。
台数限定につき、早めのご予約をお願いいたします。
詳しい内容などは、STAFFまでお問い合わせください。

-----------------------------------------------------------





 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンの
インジェクションセッティング始めました
詳しくはノザワワークスのHPへ

by nozawakojo | 2014-06-22 10:05 | ハーレー
2014 FXSB ブレイクアウト!
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ




おはようございます!



毎日降り続く雨に、そろそろウンザリしてきました・・・


-----------------------------------------------------------
お待たせしていました。
2014CBR1000RR
国内仕様のパワーアッププラン開始いたします!



これまでパワーアップに必要な主要パーツが手に入りませんでした。
しかしこの度、台数限定でお引き受けできるようになりましたので、ご報告させて頂きました。
台数限定につき、早めのご予約をお願いいたします。
詳しい内容などは、STAFFまでお問い合わせください。

-----------------------------------------------------------



告知はこの辺で・・・


2014 FXSB ブレイクアウト
ハーレーのインジェクションチューニングのお仕事です。
東京都の” O 様 ”ありがとうございます。040.gif

マフラーは、「 バッサニ・ターンアウト 」
エアクリは、「 コブラ 」 の組み合わせです。
これぞハーレー! という様なサウンドでお腹に響きます。

今回は、パワービジョンをお買い上げいただきチューニングして行きます。
日本語バージョン




さて車両受付時、お客様のお話では・・・
・1500rpm前後で、ギクシャク感が大きい。
・スロットル戻すと、ドデカいアフターファイアーやってくる!!

との事で、早速試乗してみると・・・
おっしゃる通り!!



TP100%

TP20%


TP100%の上の回転では、思っていたほどの空燃比のズレはありませんでしたが、やはり低回転域は薄く出ていました。
低回転域(特に1500rpm付近)の空燃比の薄さは、全てのアクセル開度でみられました。
これでは、低回転で気持ちよくスロットルをパーシャルにできませんね!
:チューニング前
:チューニング後

パワービジョン内のMAPには、
パワフルな「ドコドコMAP」 と振動の少ない「スウィートMAP」をご用意しました。
どちらも良い感じに仕上がっています。


完成です!
お待たせいたしました。



 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンの
インジェクションセッティング始めました
詳しくはノザワワークスのHPへ

by nozawakojo | 2014-06-08 09:20 | ハーレー
XL883 インジェクションチューニング
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ




おはようございます!




ハーレースポーツスターXL883)のインジェクションチューニングの続きです!


車両のカスタム内容は、
”Python”の2-2Fullエキに”S&S”のエアクリを装備されています。
まずは、シャシーダイナモで車両の現状データーをサンプリングいたします。

スロットル開度100%

オレンジで囲った回転域(2300rpm付近)が異常にパワー・トルクダウンしています。

スロットル開度80%~30%

2300rpm付近の空燃比が異常に薄くなっている事が判ります!(グラフ下参照)
実際に、チューニング前に試乗させていただきましたが・・・
この辺りの回転数に差し掛かると”息つきした様”になり、乗り辛く感じました。
常用回転数なので、とても気になります!
空燃比が薄い状態で乗り続けると、エンジンの温度がかなり上ってしまうのでオーバーヒートに繋がってしまいますね。
イコール、エンジンの寿命を短くしてしまいますよ。



ハーレーをチューニングする際の肝は、ECM内 ”AirfrowレンジのVEテーブル(Virtual Environment:仮想環境)です!”
ハーレーは、エアフロセンサーが装備されていないので、吸入空気量が実測出来ません。
ですから、ECM内VEテーブルには「この位、空気を吸い込むかな?」的な数値が入力されています。
まずは、ココを整える事から進めていきます。
前後シリンダーで、入力値は異なります!

その後は点火時期調整やA/F Ratioの設定、各種スイッチコントロール、各微調整など。
シャシーダイナモ上で走行し、空燃比を確認しながら補正を繰り返し行います。

調整後のスロットル開度100%

調整前(青):47.6ps /6.31kg-m
調整後(赤):54.9ps/6.95kg-m
数値のアップ以上に、2300rpm付近のトルクアップを見て下さい!
各開度も調整して、まったく別物となりました。

スロットル開度40%

スロットル開度20%以下は、とても時間をかけて慎重にチューニングいたします。
20%以下の領域は、町乗りの際に非常によく使うレンジだからです!!
スロットル開度15%


調整後の試運転を行い、チューニング前後の違いを確認します。






 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンの
インジェクションセッティング始めました
詳しくはノザワワークスのHPへ

by nozawakojo | 2014-04-20 09:30 | ハーレー
ハーレー ダイノフラッシュ
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ




おはようございます!




ハーレー (スポーツスターXL883)
ダイノフラッシュ
インジェクションチューニングのお仕事をご依頼いただきました。


千葉県の”K 様”ありがとうございます。040.gif

ダイノフラッシュは、DYNOJET パワービジョンをお買い上げ頂かずに、純正ECM(コンピューター)内のデーターを書き換えるプランです。
パワービジョンをご購入いただく必要がありませんので、費用的に抑えられます。


実際の作業は、パワービジョンのチューニングと同じ工程で進めて行きます。
まずは、お客様とのディスカッションをして”お客様の乗り方・改善したい事柄etc”をお伺いして行きます。
その後、現状を把握するために試乗させていただき、シャシーダイナモで車両のデーターをサンプリングいたします。



ただ今、作業中・・・


 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンの
インジェクションセッティング始めました
詳しくはノザワワークスのHPへ

by nozawakojo | 2014-04-13 09:30 | ハーレー
CVO ブレークアウト!!
早山です。



お次は2013年式です。

大変、人気の高い車種ですね!



試乗させてもらうと排気量があるから走るんですが、どうしても開け初めにネガが出てます。

セッティングをサクサクと進めて行きます~。

実際にA/Fを測定してみると・・・・・・

かなり薄いですね。

国産のバイクでもこんなに薄くはしていません。

セッティングが必要なんです!

そしてセットが決まるとガッツンと大きなパワーが来ます!

またアップします!!

 いつも応援クリック有難う御座います! 1クリックにご協力お願いします。
 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンのインジェクションセッティング
始めました
詳しくはノザワワークスのHPへ
by nozawakojo | 2013-12-16 09:30 | ハーレー
CVO ブレークアウト!!
早山です。

アメリカから帰って来てハーレーのお仕事に着手しています。

実はアメリカへ行く前から沢山のお問い合わせを頂いていましてお待ち頂いておりました!



今回はCVOブレイクアウトのセットです。

マフラーはバンスでした。

サクサクと準備してセットを始めます。

弊社ではパワービジョンを使いますので、かなり細かいセットが出来ます。

まずはVEテーブルを正確に作って行きます。

シャーシーダイナモの機能をフルに使う事によって短時間でVEテーブルを作る事が可能なんです。

短時間でMAP作る=エンジンにやさしいと言う事です。



出来上がったVEテーブルのチェックとお客様のご要望のMAPを作りあげて行きます。

M岡工場長と意見を交わしながらセット決めて行きました。



出来上がったMAPで試乗です!

ネガだった所が無くなり全域パワーアップしています。\(^o^)/



そして午後から別のCVOブレイクアウトが入庫致しました~。

話は変わりますが、インジェクションのバイクでマフラーや吸気系を変更した車両はインジェクションセッティングは必須だと思います。

キャブレターの時代はマフラーを交換したらジェットを交換して調子を整えたと思います。

インジェクション車両はそれが出来ません。

しかし、ダイノジェット社のパワービジョンやパワーコマンダーなどを使えば調子を整える事が出来ます。

なぜダイノジェット製品をお勧めするかと言いますと弊社のシャーシーダイナモはダイノジェット社の物ですからダイノジェット製品はシャーシーダイナモと連動しますのでダイナモの機能をフルの使い短時間でエンジンに負担を掛けずに行えるんです。

上記の事を学びにダイノジェット本社(アメリカ)へ行って来た訳です。

またアップします!!

 いつも応援クリック有難う御座います! 1クリックにご協力お願いします。
 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンのインジェクションセッティング
始めました
詳しくはノザワワークスのHPへ
by nozawakojo | 2013-12-10 09:30 | ハーレー
パワービジョン!
早山です。

アメリカから帰って来て一週間が経ちました。

一週間、お店を留守にしていたのでお仕事に追われている毎日です。



ラスベガスのハーレーディーラー!!

M岡工場長が小さく見えます~

違うんですハーレーが大きいです。




早速、日本に帰って来てご予約を頂いていたハーレーのお仕事です。\(^o^)/

お客様からお預かりしました大切車両ですから慎重にメンテナンスしていきます。

そして準備完了です!

ATSのセッティングをバッチリ決めますよ~

またアップします!!

 いつも応援クリック有難う御座います! 1クリックにご協力お願いします。
 ↓↓↓↓ 1クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ


ハーレーダビットソンのインジェクションセッティング
始めました
詳しくはノザワワークスのHPへ
by nozawakojo | 2013-12-04 09:32 | ハーレー
