RC30 車体組み付け
どーも、五十嵐です。


組み付け進めます!


エキゾーストはビトーR&D製チタン管です。

クラッチ、ワンウェイ組み付け。
押さえる工具作ってフライホイール取付け。
シートレールやハーネス、ヘッドライト付きました。


続きます!

by nozawakojo | 2018-01-18 07:08 | RC30
RC30 エンジン搭載
どーも、五十嵐です。


仕上がったフレームにエンジン載せます。


今回は全バラなのでフレームを被せる作戦でいきます。

更にスイングアームも付けます!
リヤサスを付けたらスタンドに載せて

フォーク付けて



しかしまだまだやる事いっぱいです!

またアップします、

by nozawakojo | 2018-01-14 07:52 | RC30
RC30 タペクリ&シャシ
あけましておめでとうございます。

どーも、五十嵐です。

今日から仕事始めの所も多いかと思いますが、ノザワホンダは6日の土曜日からの営業開始です。


今年もRC30からいきます。


カムを載せてクリアランスを測りシムを入れ替えてまた測り…

シムも寸法のバラツキがあるので実測して選択します。

タペクリが終わってサーモ組んで


次はエンジンを載せるシャシです。
バラバラにしてキレイに掃除と各部ベアリングの交換。

バレていないと手が届かない所です。

洗剤使って頑固な油汚れを落とします。







by nozawakojo | 2018-01-04 11:02 | RC30
RC30 クランクケース閉じ
どーも、五十嵐です。

RC30です。

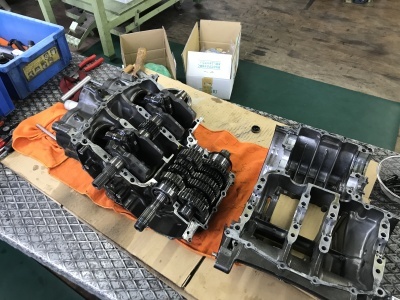

メタル合わせが終わったのでミッション組みます
WPC処理済みです。


ミッションセット完了!

ネジの締め付ける順番を守って、2~3回に分けて締めていきます。
先に仕上げておいたヘッドを載せます。

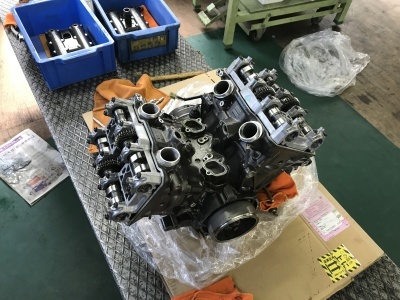

更にエンジンになりました!

V型エンジンはカッコイイですね!!



by nozawakojo | 2017-12-27 12:57 | RC30
RC30 メタル
どーも、五十嵐です。


RC30が続きます。

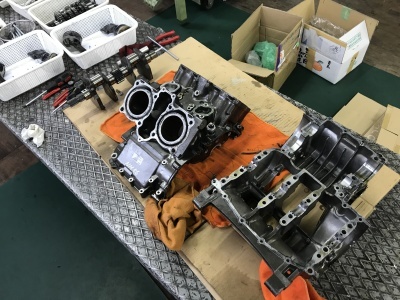

メタル合わせていきます。

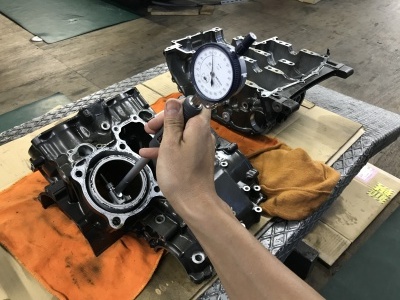

まずはケースの寸法をとり、

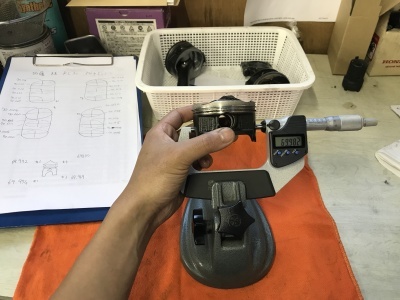

次にクランクジャーナルの寸法を測ります!





同じく、コンロッドも測ります


測定子でジャーナルを傷めないように1発でキメます!!

やはり計算でメタルを選定します




エンジンの心臓部、組み付け完了!


by nozawakojo | 2017-12-15 22:31 | RC30
RC30 ヘッド完成
どーも、五十嵐です。


寒波来てますね〜




RC30ヘッドの続き。


シートカット終わったので組んでいきます。

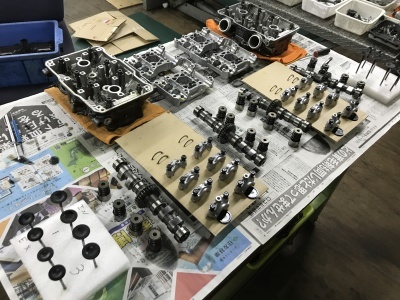

カムホルダーなどの部品の組む順番間違えると組めません!


バルブスプリングはWPC処理でヘタりを抑えます。
2基のエンジンから状態の良い物を選抜してあります。

マットシルバーな仕上がりがWPCの証。


バルブはタフブラック仕上げ。



リフターにもWPC!


オイルの馴染み、保持性が向上してフリクションの軽減に繋がります!



右側は何もしてなくて左側にWPC処理してあるステンレス板です。
サンプルですが実際にコレだけの違いがあるとやりたくなっちゃいますよね!!

ヘッド完成です!



by nozawakojo | 2017-12-12 22:44 | RC30
RC30 シリンダーヘッド
どーも、五十嵐です。


寒い日が続きます。
周りには体調不良がチラホラ…



強化したバルブを取り付ける為にシリンダーヘッドします。

ポートの段差と鋳肌のボツボツ均します。

こんな感じの段差&鋳肌を


IN/EX16ポート削って滑らかな吸気をしてもらいましょう!
ポート終わったらシート修正です。


シートの荒れと傾きを直していきます!!


当たりを出して合格のハンコです。
この修正が8バルブ。。。


シートカットしてると4ストやってるって感じです!!



by nozawakojo | 2017-12-09 18:55 | RC30
RC30 インテークバルブタフブラック
どーも、五十嵐です。




インテークバルブのフェースが痩せています!


貴重な部品です!!

ので!



タフブラック処理です。
この処理で表面が硬くなります。

時間が立っているバイクですが最新の技術で当時よりも良い状態にしていきましょう!!

by nozawakojo | 2017-12-06 08:38 | RC30
RC30 シリンダーボーリング
どーも、五十嵐です。




今回使用するピストン。
0.5mmオーバーサイズです。

加工を終えて帰ってきました。

ピストンが鍛造なので材質的に膨張します。
純正は鋳造ピストン。膨張少ないです。

ボーリング終わったシリンダー・ピストンと各エンジンパーツをWPC処理に出しました!



ギアやらミッション部品とシフト回り。
オイルポンプにバルブスプリング、リフター。
スプリングはへたり抑制。
販売終了部品が多いので強化処理はしておきたいところです。


処理後の表面はマットなシルバー。
油が表面に馴染んでいるのがよくわかります。

他にも色々、外注作業を依頼しています!
