5 NSR250エンジンO/H編
早山です!

昨日の続きです。
部品の洗浄も終わりエンジン組み立ての下準備に取り掛かります。
e0114857_21404939.jpg 一番初めにクランクケースにベアリングを入れていきます。
クランクケースをなるべく傷めないように暖めてベアリングを入れます。なぜ一番初めにクランクケースにベアリングを入れるかと言うと冷えるのに時間が掛かるからです。
次にリードバルブをチェックします。

e0114857_2149244.jpg 写真だと解りにくいのですが樹脂の部分になにやら異物がめり込んでボコボコになっています。
2サイクルでは必ずチェックする必要があります。



丁寧に一つ一つ取って行きます。
あまりにも酷い場合は交換です。

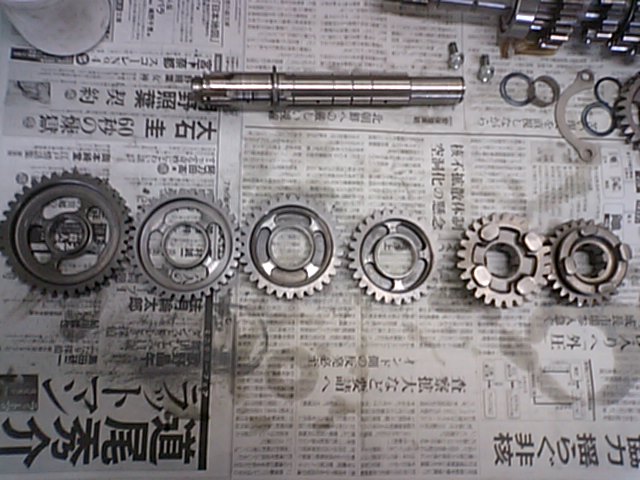

e0114857_2274537.jpg ミッションを組上げていきます。
NSRのミッションの部品はご相談パーツが増えてきたので注意が必要です。




念入りに作動確認します。







e0114857_22245699.jpgいよいよクランクシャフトのチェックです!
新品なのに・・・・・・
芯だしします。
サクサク芯だしです。
クランクシャフトはくたびれて来ると開いてきます。
それを予想して閉じの0.005にセットしました。

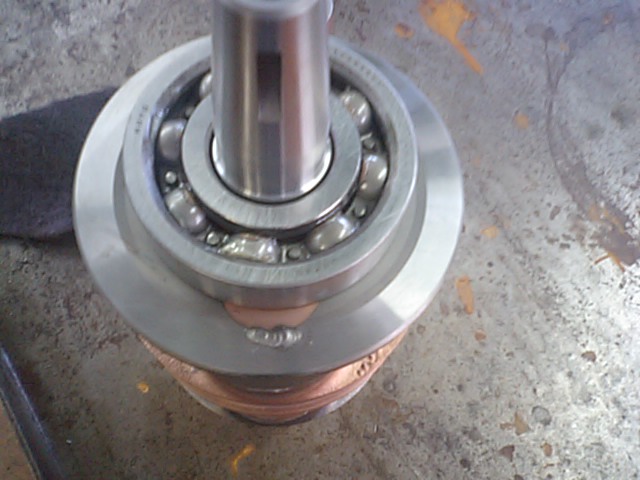

フライホイール側は、ずれ易いのでクランクピンを溶接しときました。!

明日はいよいよエンジンを組上げます。
