おはようございます。


本日(1/10)は、臨時休業をいただいています。

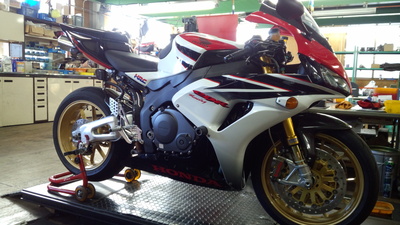

CBR1000RR(SC57)
こちら車両は、既に国内使用をセミフルパワー化され、マフラーは”アクラボビィッチ のフルエキ”がセットされています。
現状のA/F(空燃比)の把握と調整のために、

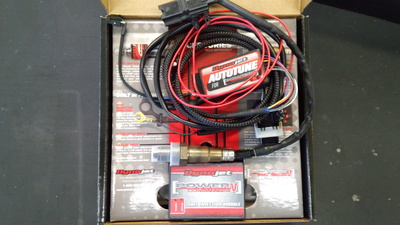

DYNOJET パワーコマンダーⅤ+オートチューンの取り付け・インジェクションチューニングのお仕事を頂きました。

” O 様” ありがとうございます。040.gif


パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_8282117.jpg

パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_8285145.jpg

パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_829851.jpg

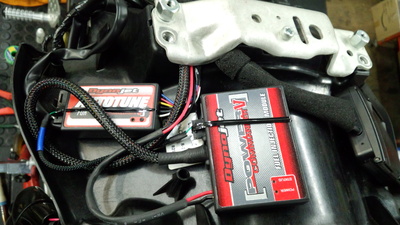

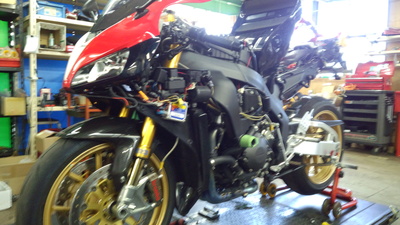

早速取り付けです。
パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_8382837.jpg

パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_8385251.jpg

オートチューン用のA/Fセンサー(ワイドバンド)をマフラーへ取り付け。
パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_8392738.jpg

二次エアーキャンセルいたします。
パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_8421591.jpg



まずは、ダイナモでオートチューンをOFFの状態での、ベースとなるMAPを作成させていただきます。
その後、オートチューンをONさせて、狙いたいA/Fの指示を設定していきます。
パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_842712.jpg




参考グラフ: 青/調整前  赤/調整後
  各開度ごとに測定し調整を繰り返し、A/F(空燃比)を整えます。
  アクセル開度:100%
パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_8481690.jpg

  アクセル開度:60%
パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_8482980.jpg

その他の開度も補正をかけます!


完成です!
パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_8451178.jpg

パワーコマンダーⅤ CBR1000RR(SC57)_e0114857_8452967.jpg
