こんにちは!!


今日は先週の続きでグロムのボアアップを書いて行こうと思います。
先週分解まで終わりましたので早速清掃から書いて行きたいのですが…

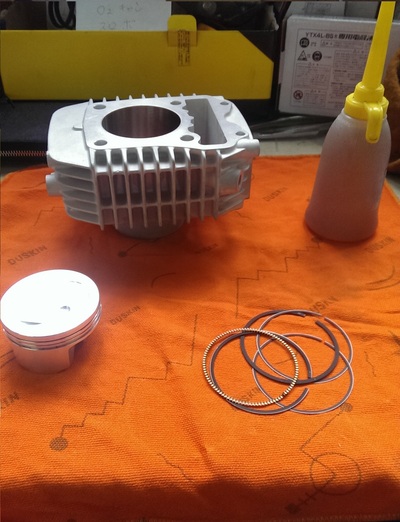

新品のピストン、シリンダーにかじり防止のペーストを塗って
合わせてオイルも馴染ませて行きます。
最初にエンジンかけてかじってしまったらせっかくの新品パーツも
勿体ないのでしっかり塗って行きます。





部品の準備が終わったら早速部品を組んで行きます。
スタッドボルトを立ててピストンの向きを間違えないように
確認してから組んでいきます。





ノックピン、ガスケットを入れてカムチェーンを通してから
シリンダーを入れて行きます。





シリンダーヘッドを乗せる前にも同様にノックピン、ガスケットを
入れてカムチェーンを先に通してからシリンダーヘッドを入れて行きます。

乗せたらナット4つとボルト2つをトルクレンチを使って締めて行きます。





カムスプロケットを取り付ける前に圧縮上始点になっているか確認して
カムスプロケットにチェーンを付けてトルクでボルトを締めます。





終わったらロッカーアームのクリアランスが規定値かどうか計測して
外れていたら調整して行きます。





あとはエンジン回りに付いていたセンサーやインマニなどを





ボアアップが終わりましたのでECUに入っている燃料マップだと
燃料不足になってしまうので燃料を増加する為にF.I.B PROを





ECUに繋がるハーネスを加工して取り付けるのでECUから
ハーネスを外して配線を加工して行きます。





説明書の指示通り配線を加工して行きます。
接続の仕方をミスしてしまうと最悪ECUが駄目になってしまうので
慎重に作業していきます。





配線の加工が終わったらECUにハーネスを取り付けて
F.I.Bに追加した配線を取り付けて行きます。





F.I.Bはシート下に忍ばせて燃料を調整しやすい位置に取りつけます。





キーをONにしてエラーが出ていないか確認
F.I.Bが起動しているか確認






これから外装付けて行くのですが追加作業がある為

来週は追加作業の内容を書いて行きたいと思います。
