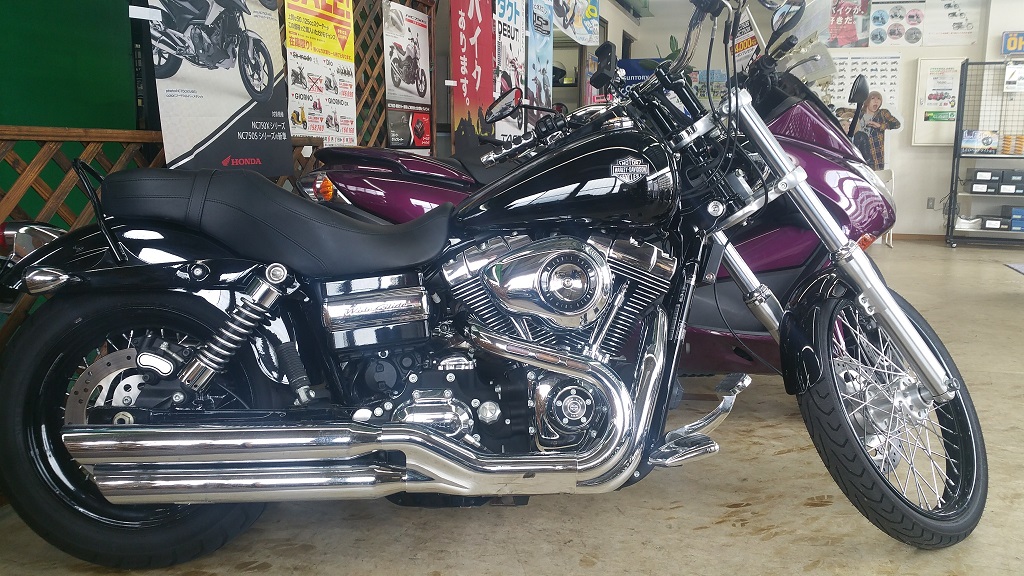

FXDWG ワイドグライド('11) インジェクションチューニング①
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います!
  応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓
 人気ブログランキングへ


こんにちは!!


今日はハーレーのインジェクションチューニングの
ご依頼を頂きましたのでそちらを書いて行きます。

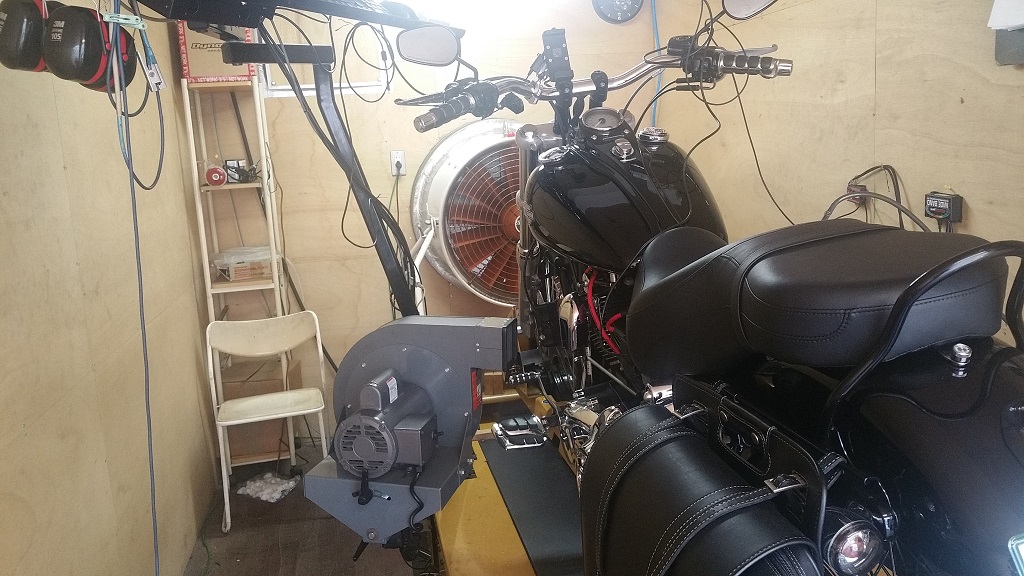

早速シャーシダイナモに乗せる為に下準備をしていきます。

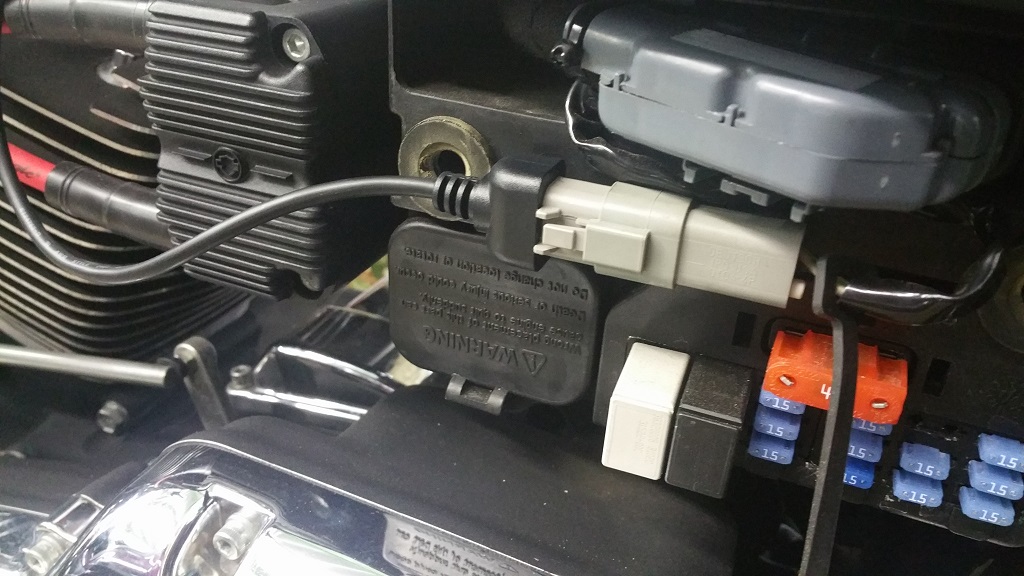

最初にPVと車両をカップリングしていきますのでサイドカバーを



場所は車両によって様々でカプラーも似たものが

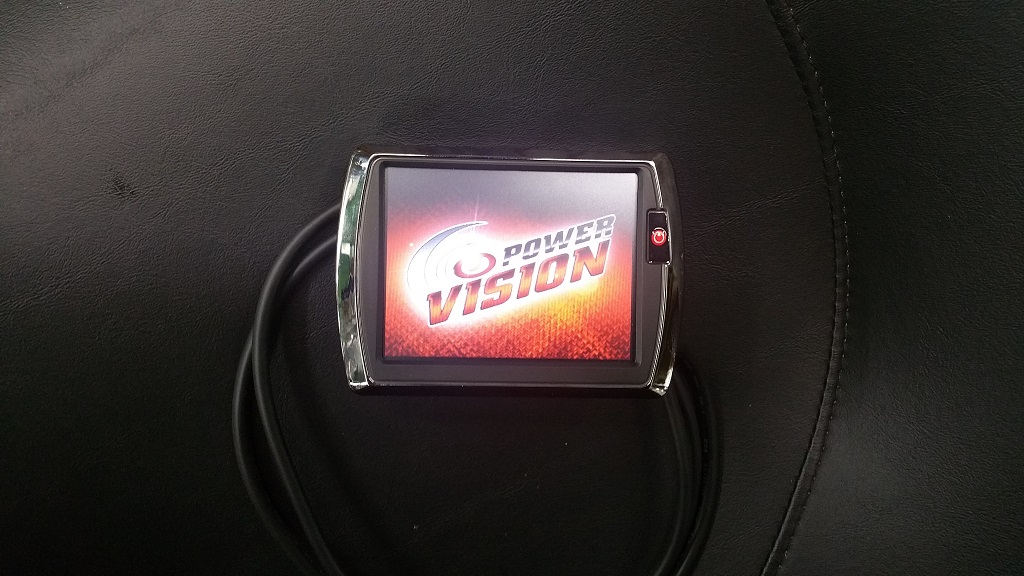

接続出来たら車両の電源を入れてPVの電源を入れます。

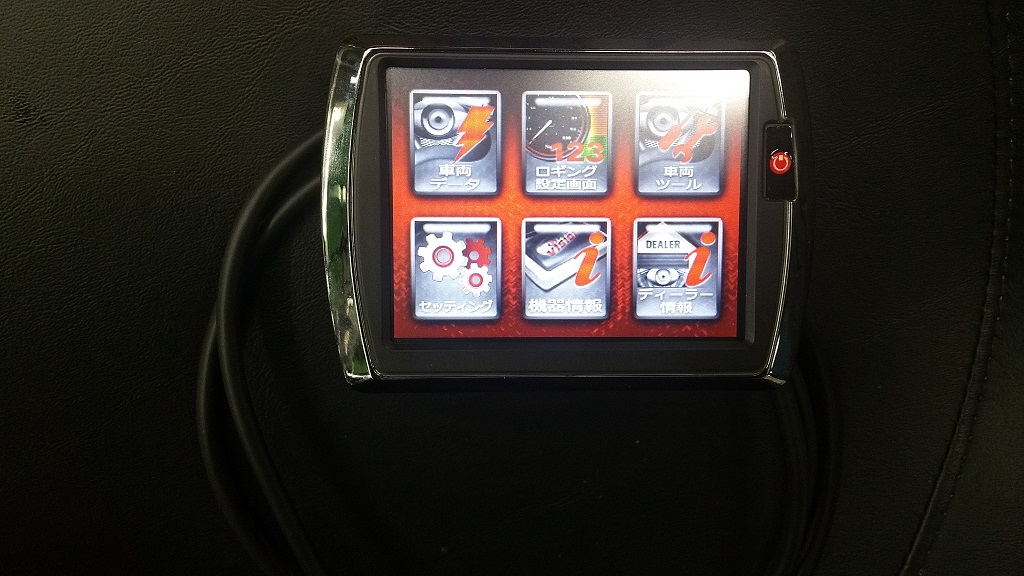

PVを操作してカップリング作業済まし、ECMデータを
PVに保存出来たら車両の電源を落としてPVを外します。

PVでカップリングを済ませると他の車両では使えなくなります。
新しい車両に移す際はカップリングを解除しないと使えないので

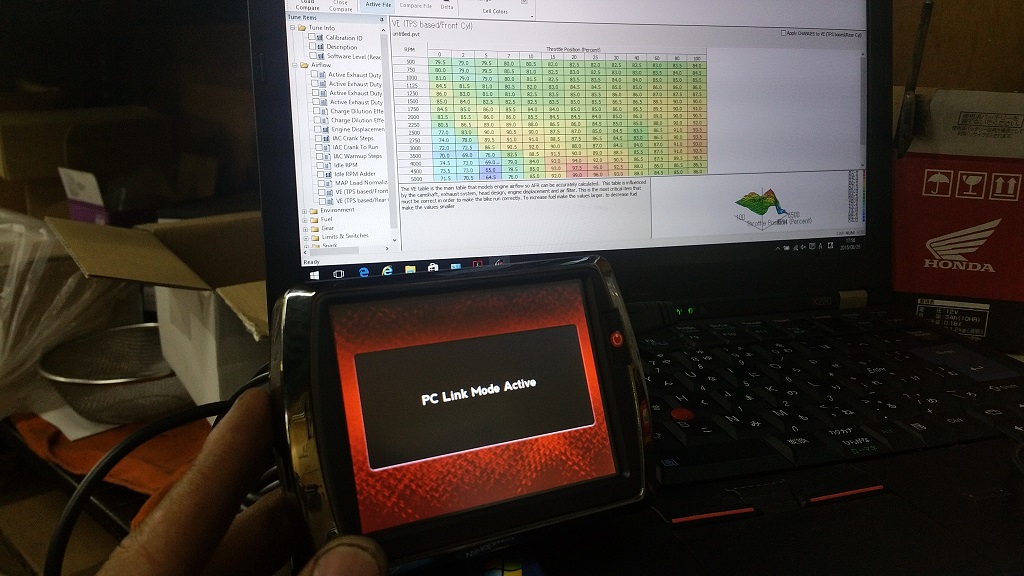

外したPVをパソコンに繋いで先程の車両データを

編集する前にバックアップをパソコンに保管しておかないと
PVに保存したデータが消えてしまった場合、車両を元に戻す事が



ECMから吸い出したデータをチューニング用に編集も




まずはオートチューンの機能を使ってある程度の崩れた空燃比を

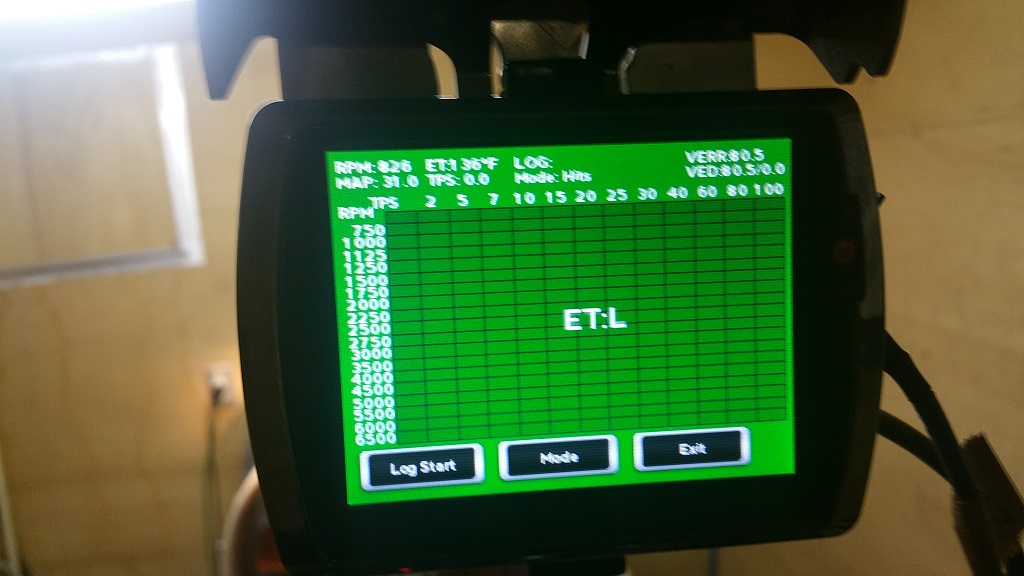

オートチューンを使ってこの画面で走らせて行くと
マス目に数字がどんどん増えて行きます。

数字が入る事によってPVがオートチューンを使い現在の
空燃比を確認してECMが指示してある空燃比と比較し、

オートチューンで調整したデータはPVに一度保管

保管されたデータをECMにFLASHする事によりそこで

この続きは来週書いて行こうと思います。
