多条ネジの加工。
多条ネジとは?

普段、我々が整備で、締めたり、緩めたり、ラジバンダリ049.gifしているのは1条ネジ。
ネジからネジ山をはがすと1本のネジ山が出来るのが1条ネジ。
2条ネジは2本のネジ山が出来ます!

棒に1本のヒモを巻きつけたのが1条とすると2本のヒモで巻きつけたのが2条ネジって事!


中尾彰のネジネジは2条ネジです!!


多条ネジにすると1回転で進む距離がピッチ×条数になります。





そんなネジを切れと・・・
いつもメンドクサイ楽しい事を言ってくるのは例のマイスターです。


多条ネジ 切り方_e0114857_20584453.jpg


手持ちの内ネジバイトの関係でM20で作ります。
切って行きます~

多条ネジ 切り方_e0114857_2194486.jpg



1本目~


多条ネジ 切り方_e0114857_21102426.jpg



2本目~

多条ネジ 切り方_e0114857_2111086.jpg


ピッチ1の3条ネジです。
1回転で3mm進むってことですね。

雌ネジ切ったら雄ネジも切ります。

多条ネジ 切り方_e0114857_21171071.jpg


1本目~
旋盤の設定はピッチ3で切ってます。
このまま普通に切って行けばピッチ3の1条ネジになってまうので、切り込みをピッチ1の切り込みで仕上げます。
そして今回ピッチ1の3条ネジなのでピッチ分バイトを刃物台送りで縦方向に送ります
1mm動かして2本目~

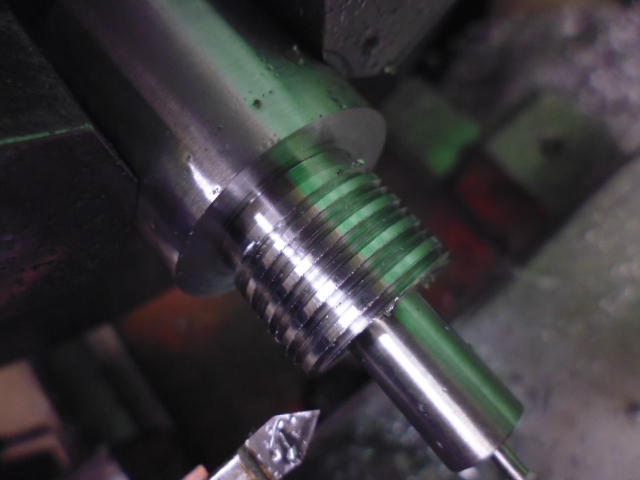

多条ネジ 切り方_e0114857_2129935.jpg


2条目出来ました~
同じ要領で縦方向に1mm送って仕上げたら、、、

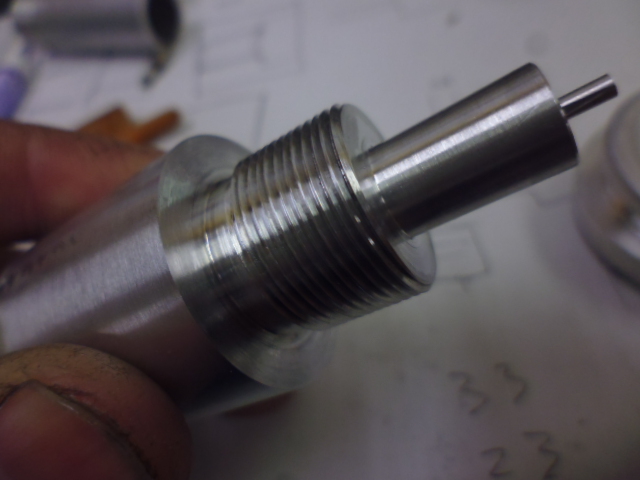

多条ネジ 切り方_e0114857_21325555.jpg


M20 ピッチ1の3条ネジ完成001.gif

多条ネジ 切り方_e0114857_21355593.jpg


ちゃんと3カ所から入ります。


多条ネジ 切り方_e0114857_2138111.jpg



これでマイスターに納品だよぅ
何企んでるんだか???



自己流なので正しい切り方かどうかは分かりませ~ん
