CBR600RR コニカミノルタをセミフル①
こんにちは!!

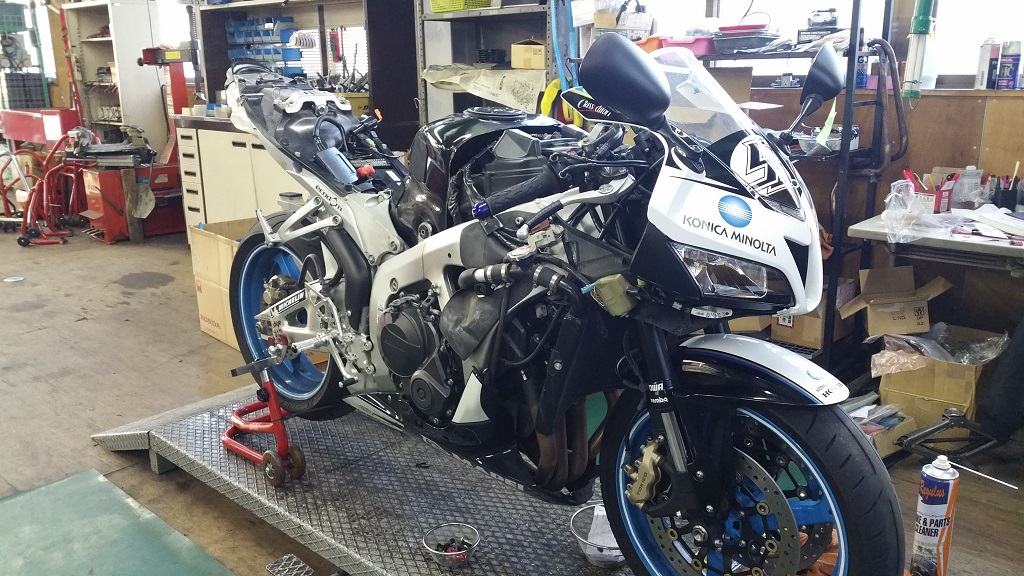

今日はCBR600RRでも珍しいコニカミノルタカラーで





まずは外装を外してから吸気系を解放して行こうと思います。

CBR600RRは特に外装を外した際はネジが多いので
外装を戻す際に困らないように場所をちゃんと覚えてから





外装が外れたら吸気系の解放からやって行こうと思いますので
燃料タンクを上げてエアクリーナBOXを分解して行きます。

邪魔になる部品や配線などは外してBOXの上側をうまく





PC40は殆どがファンネルで空気を絞っていますが一部の

インシュレータ交換はスロットルボディまで外さないと
外れないのでエアクリーナBOX下側、スロットルボディ、





国内仕様のインシュレータを見ると半分ぐらい
塞がっている状態なので空気を多く取り込める





次にセッティングの際にスピードリミッターが効いて
シャーシダイナモで計測が出来なくなってしまうのを
防ぐ為、スペシャルエージェント製の





スピードセンサーの間に割り増せたら本体を
空いているスペースに固定してスプロケットの歯数と






パワーコマンダーの配線を取り回してインジェクター、TPSに

今回もETCが取り付けてあったので位置を多少変更して





セミフルで取り付ける部品達はこれで終わりなのですが
マフラー交換のご依頼もお受けしていましたので

今回取り付ける商品はヤマモトレーシングさんの
CBR600RR用Spec Aになります。





CBR600RR用は今回初めてセッティングするので
マフラーをサクッと交換してシャーシダイナモに乗せて





来週この続きを書いて行こうと思います。
