CBR1000RR('13) フルパワーとフォークOH①
こんにちは!!

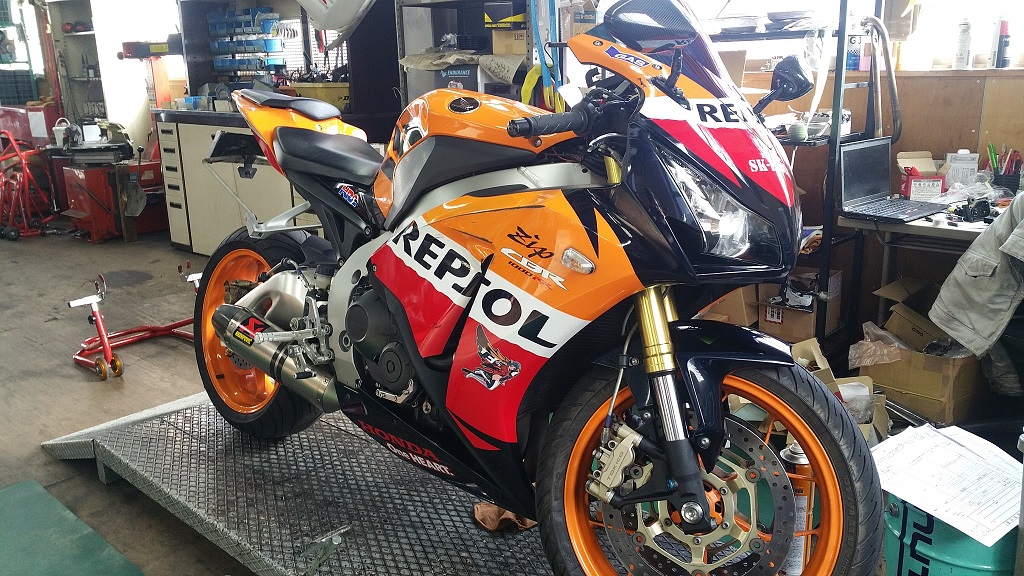

今年最初の記事は年末最後に作業したCBR1000RR('13)を





今回のご依頼内容はフルパワー化とフロントフォークのOHで

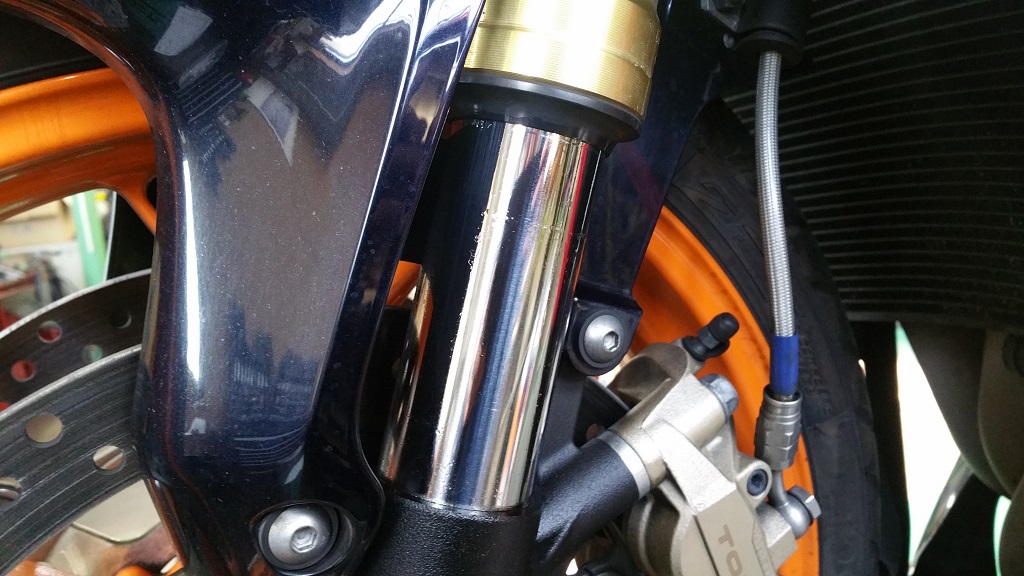

フロントフォークからオイルが漏れているので先に

この年式からフロントフォークはBPFに変更されて
分解の手順が今までとは全く違った物になるので

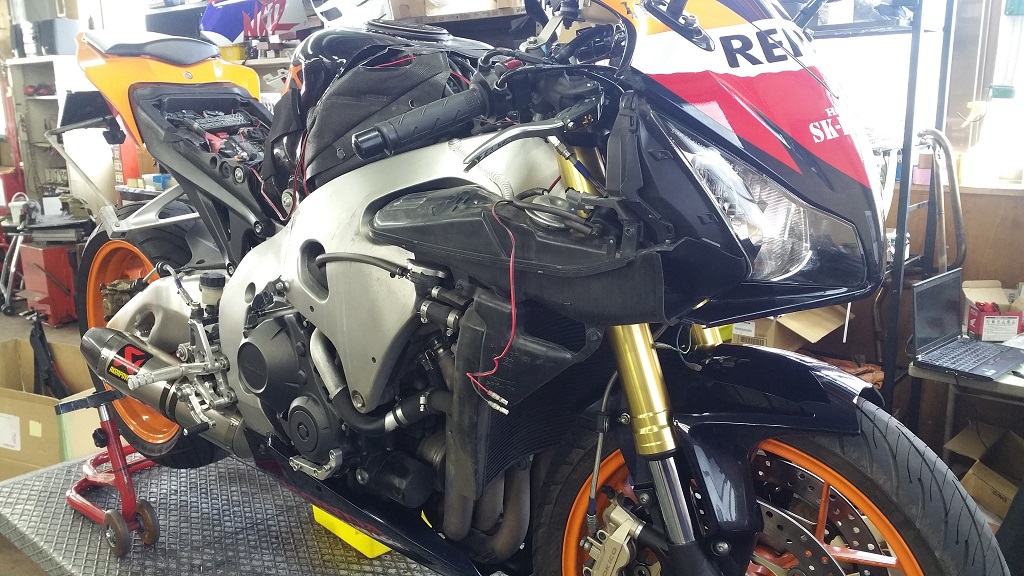

最初に外装を外して作業を進めやすい状態にします。





終わったらフォークをマウントしているトップブリッジと
ハンドルをマウントしているボルトを緩めて先に
フォークキャップを緩めて直ぐに外せるようにします。





フォークキャップが緩まったらフロントホイール、
フロントフェンダー等を外して車両からフロントフォークを
外します。

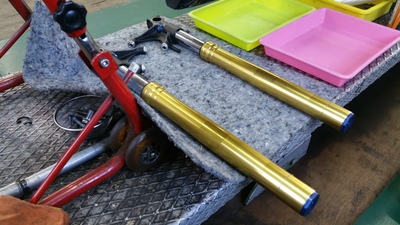

フロントフォークが外れたら分解を始める前に
必ず現在のプリロードなどを確認してから作業に




確認が終ったら先に緩めていたトップキャップを
アウターチューブから外してダンパーを固定している





ロックガイドが緩まったらアウターチューブから

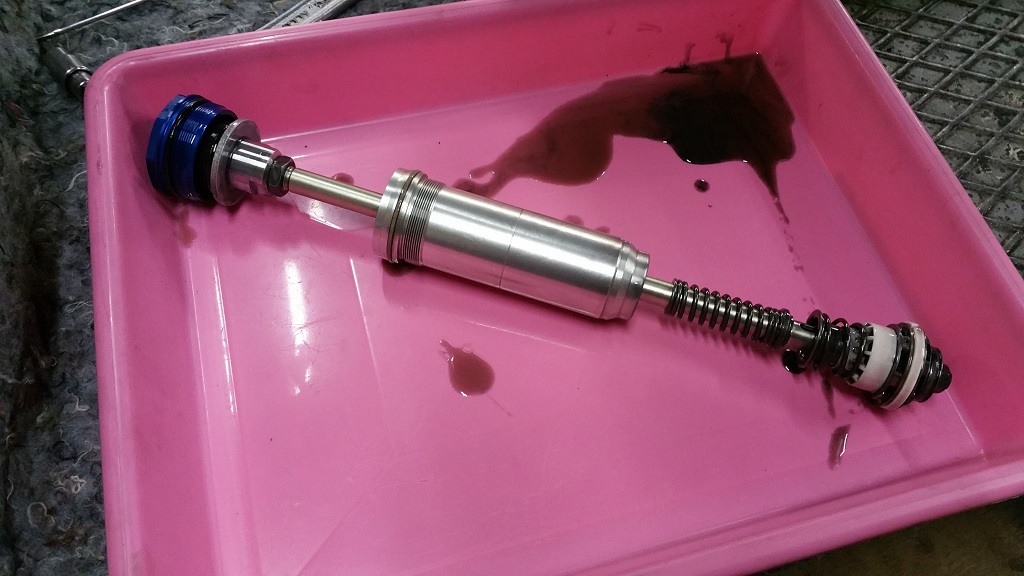

外してフォークキャップを引っ張るとダンパーが

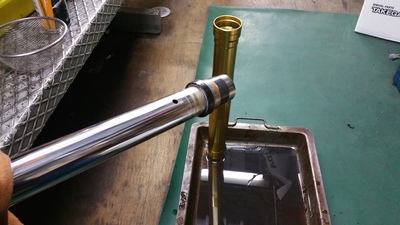

中のオイルを全部抜いた後はインナーチューブを
アウターチューブから外してインナーチューブに
ついているブッシュとシール部品を外します。





これでフォークの分解作業は本来終わりですが


次回はダンパーの分解から書いて行こうと思います。
