CBR1000RR('13) フルパワーとフォークOH②
こんにちは!!


前回の続きでCBR1000RR('13)のフロントフォークの





分解作業はインナーチューブ、アウターチューブ、
ダンパーASSYまで終わっていますので今日は





まずはトップキャップを緩めて外します。
外れると中からロッドが二本が出てきますので
ロックガイドなどと合わせて一緒に外します。







後は底に付いている積層バルブをシムの順番が
バラバラにならないように慎重に外します。






部品達を清掃しながら部品に問題がないか
交換が必要かどうかをチェックします。

各部の消耗部品もかなり傷んでいる状態なので





清掃が終わったら早速部品達を組んでいきます。

ここからは分解の逆手順で組みますので
最初はダンパーを組み立てて行きますので
シムの向きに注意しながら積層バルブを
付けていきます。





各部グリスアップを行いながら部品を

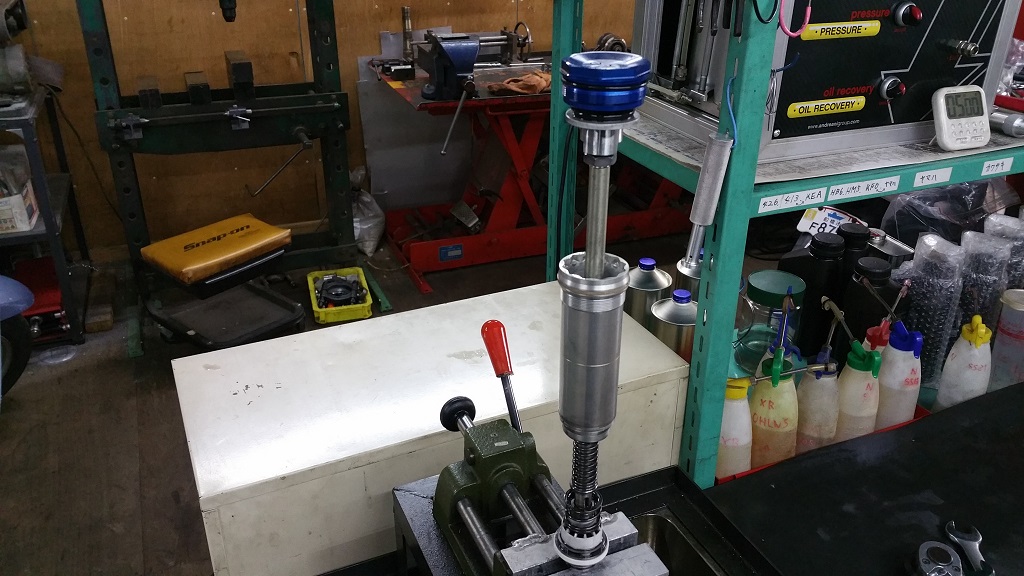

次はインナーチューブに新品のブッシュ、オイルシールを
付けてアウターチューブに特殊工具を使って組み付けます。







組み付け終わったらダンパーを組む前に
先にオイルを入れてエア抜きを作業をします。





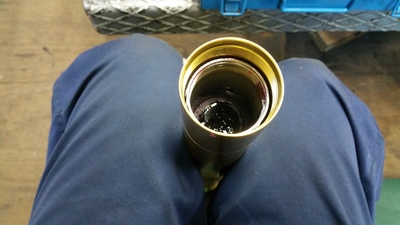

エアが出てこなくなったら先にダンパーASSYを
取り付けてその後に油面を調整していきます。

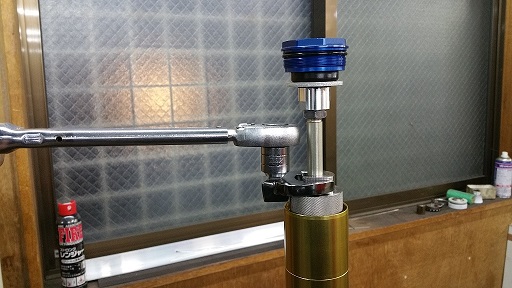

締め付けトルクがかなり大きいのでしっかり
トルクレンチを使ってガイドロックを締めます。





後はアウターチューブを上げてトップキャップを





車両に組む前にフォーク単体で上から押すと
ダンパーがしっかり効いて腰のあるサスペンションに

劣化したオイルやフォーク内に溜まったスラッジは
サスペンション性能を大きく低下させる原因になり
走行する上で危険な状態になってしまう事もあります。
前より乗り心地が悪くなったりカーブ中が不安定と
感じる方はOHを検討されてみては如何でしょうか?


次回はいよいよフルパワー化の作業を
進めて行こうと思います。
