スロットルボディー拡大
どーも、五十嵐です。





どうも週末から喉の調子が・・・

どうも、天龍源一郎です。






本日は製作所に頂いたご依頼。
毎度おなじみ、C110のスロボ拡大です。



今回は新品を加工いたします。
取付けする車両が毎日使われているとの事なので。
ちなみに新品、センサー類ついてないボディーのみで¥9,000です。

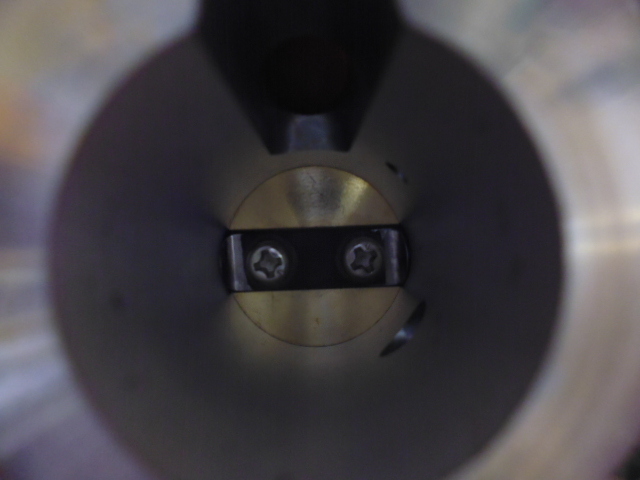

ちょっと加工に入る前に覗いてみます。


キャブでいうアイドルアジャストスクリューを抜くとバタフライが全閉になります。
すると、ベンチュリーとバタフライは隙間なく閉じるハズ?

おや?
これは製品不良か!?
隙間が出来てたら空気が漏れてくるじゃない?

と感じますが別に問題ありません。
FIのスロボにはIACバルブが付いているので大丈夫。
IAC(アイドル・エア・コンロトール)バルブ。
バタフライバルブが完全に閉じてても調整してくれるのでアイドリングしてくれます。

キャブでは全閉にするとアイドリングはしません。
アイドルアジャストスクリューで少しだけ開けとくんです。

スロットルボディーにもアジャストスクリュー的な物も付いてますが、IACバルブが付いていればなくてもイイんです。
ただ全閉にしてしまうとバタフライとベンチュリーが擦れて削れてしまうので全閉にならない様に少しだけ開けとくんです。











ノーマルΦ19からΦ22まで拡げます。
3mmオーバーサイズです。



3mmって言ってもどれくらい?
拡げた径に合わせてバタフライの製作。
ヤッパリここはビタッとしてないと気持ち悪いですから。




最後にアジャストスクリューですこーし開くように調整します。


という事で、スロボ拡大完了!
