PCX170 (JF56) ③電装系+セッティング
おはようございます! 040.gif


PCX (JF56)ボアアップ


前回の作業内容はコチラ!
   PCX170  JF56をボアアップ①ヘッド

   PCX170 (JF56) ②ピストン・吸排気


今回、燃調を整えるために使用するサブコンは、
「DILTS JAPAN ENIGMA JF56用RTFタイプ」です!
PCX170 (JF56) ③電装系+セッティング_e0114857_0331172.jpg

更にこちらの商品の良い所は、ダイナモでのインジェクションセッティングがやり易い!
さすが車種専用設計なだけに、見事に車種毎のインジェクターデューティー比がセットされているのでしょうね!
しかも、パソコン上にアクセル開度や水温表示までされるので、一目で管理する事が出来てGood!!

で、 セッティングがやり易いと、走行する距離が短くて済みます。


お次は、走行時に車輛管理をする為の、
タコメーター(KOSO mini4メーター)と
水温計(エンデュランス マルチメーター)です。
PCX170 (JF56) ③電装系+セッティング_e0114857_0483296.jpg


取り付けると、こんな感じに。
PCX170 (JF56) ③電装系+セッティング_e0114857_049990.jpg

PCX170 (JF56) ③電装系+セッティング_e0114857_0492520.jpg



準備万端!
それでは、シャーシダイナモに車体をセットして、インジェクションセッティングの開始です。
まずは空燃比測定の為、専用のワイドバンドセンサーをマフラー取りだし口へセットします。
PCX170 (JF56) ③電装系+セッティング_e0114857_553344.jpg

PCX170 (JF56) ③電装系+セッティング_e0114857_5143150.jpg

軽いならし運転を兼ねて、エンジン各部のチェックです。
その後、駆動系をプーリーロックして、ダイレクトにエンジンの出力特性+空燃比をアクセル開度毎に測定します。
空燃比のズレは、ENIGMAで補正→測定→補正の繰り返し。
PCX170 (JF56) ③電装系+セッティング_e0114857_5145798.jpg

で、ここでもENIGMAの便利機能が発揮されています。
ENIGMAとパソコンはBluetooth接続なので、
いちいち有線で接続→書き換え→切り離しの手間が要りません。

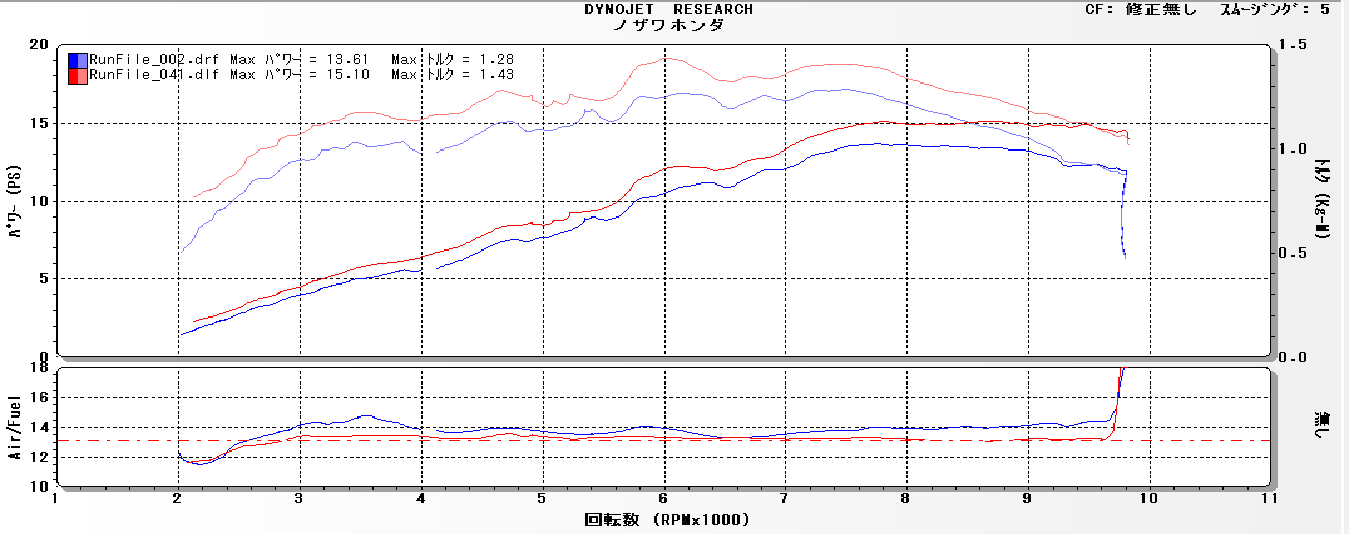

アクセル開度100% (プーリーロック)
青:補正前  馬力13.6ps  トルク1.28kgf・m
赤:補正後  馬力15.1ps  トルク1.43kgf・m
PCX170 (JF56) ③電装系+セッティング_e0114857_512350.png

空燃比グラフ (下段グラフ)
補正前の青ラインは全体的に薄めでした。
スクーターは自動変速で走りますよね。
特に原付2種のカスタム車は「6000rpm~ピーク(レブ)」を多用しますので高回転は、実走行にとても影響します。
補正後(赤ライン)は、グググッとパワー&トルクがアップしてきましたね!!
尚、若干懸念していたマフラーの抜け・・・
全く問題ありませんでした、
「M-Factory BLADE RS」イイ仕上がりですね!053.gif


各開度毎に補正を繰り返して、マップ完成となります。

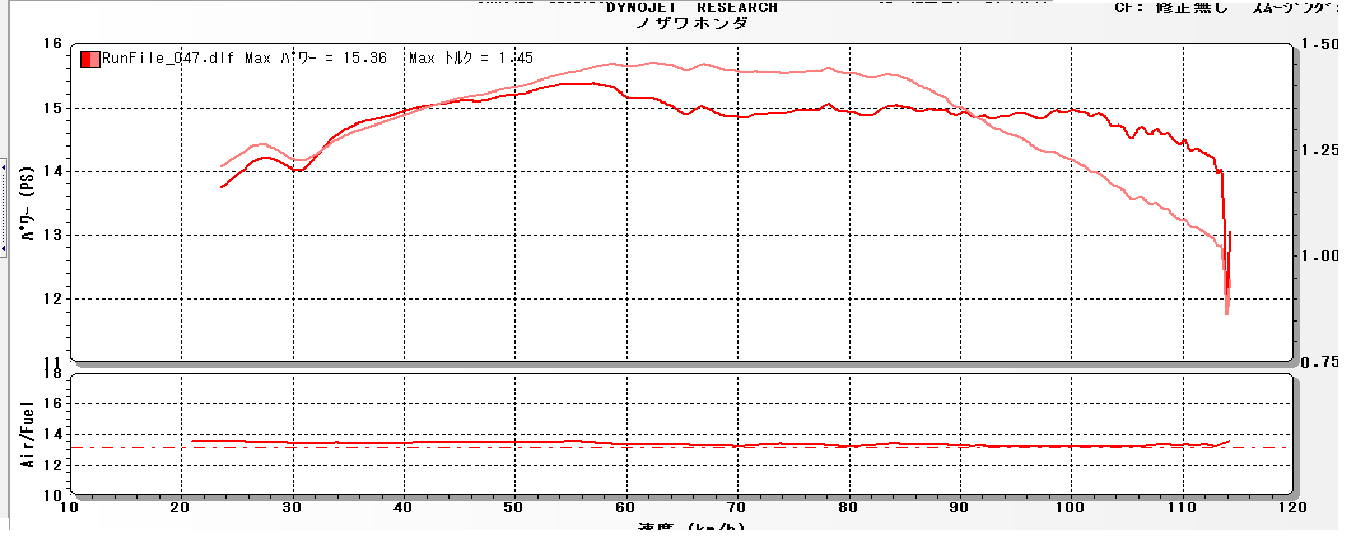

アクセル開度100%(計測)
馬力:15.36ps トルク1.45kgf・m
PCX170 (JF56) ③電装系+セッティング_e0114857_4574714.png


仕上げには、実走行(試運転)をしてフィーリングで微調整を施します!
スクーターは、駆動系セッティングの違いでもフィーリングが異なるので、その辺りも頭に入れながら行います。


外装もカスタムして、完成です!
PCX170 (JF56) ③電装系+セッティング_e0114857_6112624.jpg
