CBR600RR パワコマ5









CBR600RR(2013)
フルパワー化 パワーコマンダー5!!


2013年式CBR600RR 国内仕様をパワーアップ化の為の各部品交換(カム・吸排気・ECU)を終え、仕上げに燃料バランス(空燃比)を整える為に「DYNOJET パワーコマンダー5」を取付けて、インジェクションセッティング作業へと進みます!006.gif
**ノザワホンダパワーアッププランは、こちらをご参照ください。**



DYNOJET パワーコマンダー5
オートバイの燃料セッティングを行うツール(サブコン)では、
ワールドスタンダードな商品です。
車種専用設定になっているので、取り付けも比較的容易です。
パワーコマンダーラインナップはこちらをクリック
CBR600RR パワコマ5_e0114857_08412034.jpg

早速、取り付けましょ!
燃料噴射時間を調整するために、
燃料を噴射する”インジェクター”カプラーへ割り込ませます。
後は、アクセルの開度を認識するために、
”スロットルポジションセンサー”カプラーへ接続。

カプラー形状・配線の長さ等は、流石は車種専用品ですね。
CBR600RR パワコマ5_e0114857_08414540.jpg
今回は、オプション配線を1本入力(スピード)して、車体の”速度とギア”も管理できるようにしています。
CBR600RR パワコマ5_e0114857_08425913.jpg



インジェクションセッティング
今回のような大幅なカスタムでは、
大きく燃料バランス(空燃比)が変化してしまいます。
”エンジンの保護・乗り易さ・パワー&トルクアップ”のために、必須です!

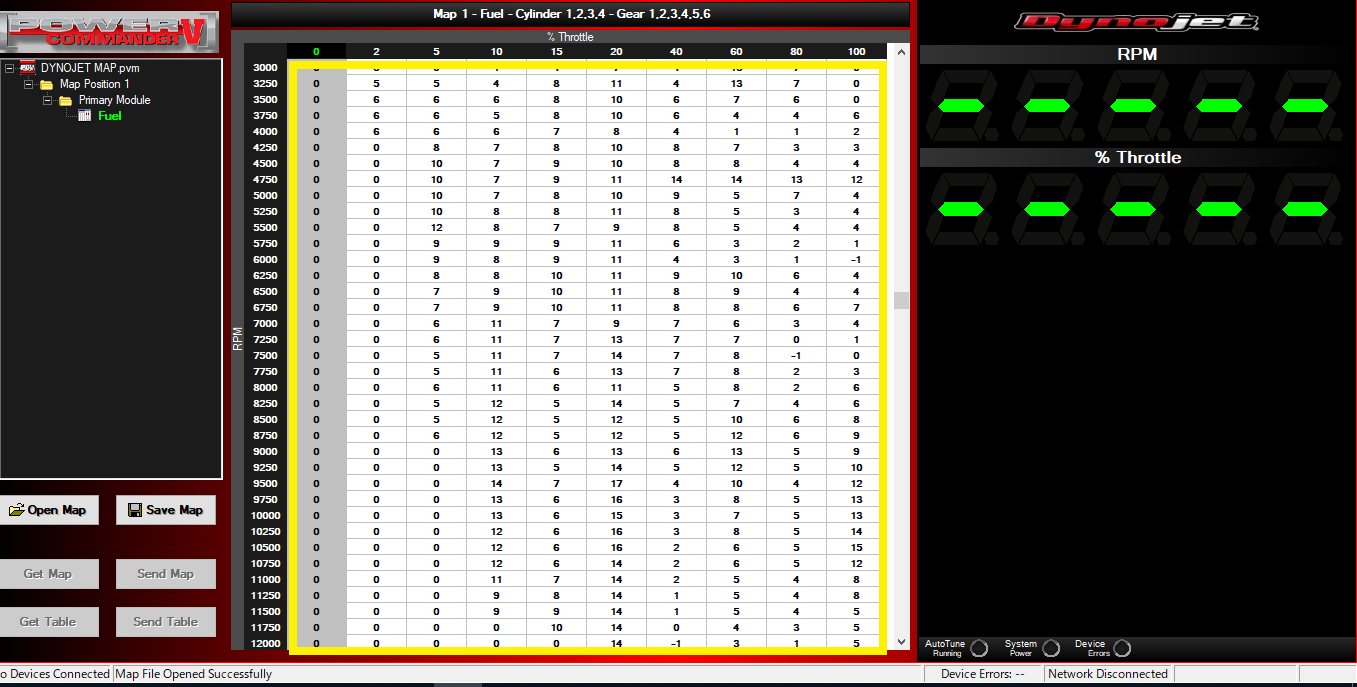

CBR600RR パワコマ5_e0114857_10052244.png

セッティング作業は、
シャーシダイナモ上で走行しながら「空燃比」を計測し、現在の状態を把握します。
現状に対して、狙った空燃比へ変化させる為の補正値を、上画像の黄色枠内のマスに入力していきます~
**250rpm刻みで補正できるので、細かく調整が可能です。**

CBR600RR パワコマ5_e0114857_08423339.jpg
”計測→→補正→→計測” を繰り返し、
空燃比バランス(空燃比)を整えていきます!
”エンジンの保護・乗り易さ・パワー&トルクアップ”のために、必須です!


**
ノザワホンダパワーアッププランは、こちらをご参照ください。**
