2018 FXBRS ブレイクアウト カム➂ ‼










2018 FXBRS ブレイクアウト
ミルウォーキーエイト カムシャフト交換➂ ‼


2018 ブレイクアウトFXBRS

カムシャフト交換作業、まずは取り外していきましょ‼

ハーレーのエンジンは、伝統的な”OHV形式"なので、カムシャフトはエンジン下に搭載されており、プッシュロッドを介してシリンダーヘッドのロッカーアーム→バルブを押す仕組みになっています。
2018 FXBRS ブレイクアウト カム➂ ‼_e0114857_10564060.jpg

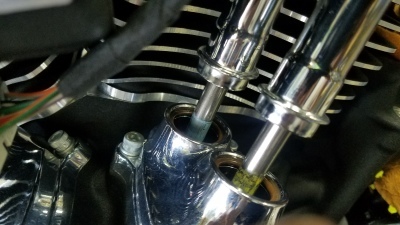

カバーをめくると、中にプッシュロッドが入っています‼
(IN側:水色ペイント、Ehx側:黄色ペイント)
2018 FXBRS ブレイクアウト カム➂ ‼_e0114857_11252669.jpg

**プッシュロッドを取り外す時は、各気筒圧縮上死点で**

カムシャフトカバーの奥には、クランクシャフトとカムシャフトの動きを連動させるチェーン・スプロケットが‼
どんどん取り外して~

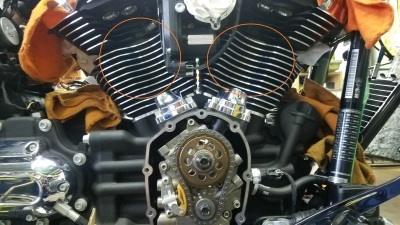

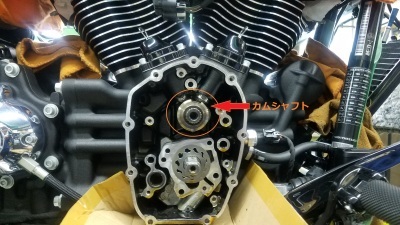

その奥の”カムサポートプレート”を取り外すと~
2018 FXBRS ブレイクアウト カム➂ ‼_e0114857_11403742.jpg

2018 FXBRS ブレイクアウト カム➂ ‼_e0114857_11194590.jpg

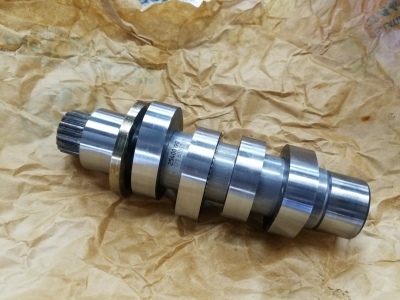

ノーマルカム
ミルウォーキーエイト エンジン搭載車から、カムシャフトが1本&4バルブ化に変わりましたね。
ストックエンジンで、高回転・高出力化を狙った造りに変化しているんですね。
2018 FXBRS ブレイクアウト カム➂ ‼_e0114857_11545910.jpg

2018 FXBRS ブレイクアウト カム➂ ‼_e0114857_11265176.jpg

作業は続きます‼
