MC21 エンジン・車体 OH ⓵
どーも、五十嵐です。

そろそろ長袖の出番でしょうか?


以前に作業しましたMC21のエンジンと車体のOHの紹介です。

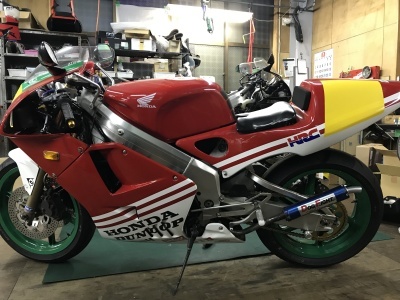

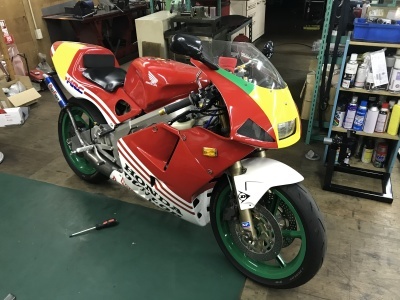

車両はコチラ


良く再現されています

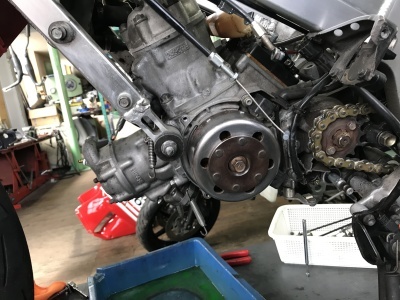

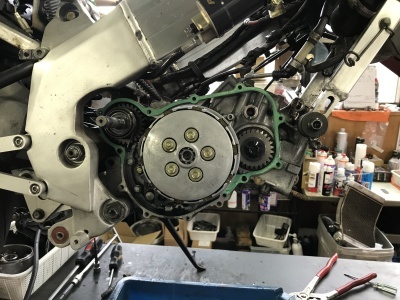

分解していきましょう!

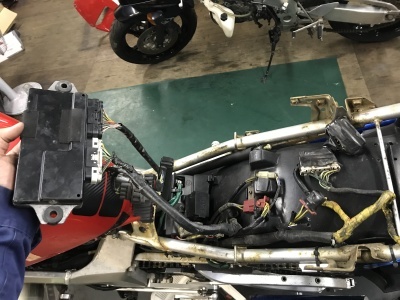

ハーネスが多いぞ

リミッターカットをするのにHRCハーネスとノーマルハーネスを二重で使っていたようです。
HRCハーネスに灯火類の配線はないですから
メインキーで電源がON/OFF出来なかったのはこの為か119.png
一つにまとめてスッキリさせましょう。



分解を進めているとまた違和感が、、、

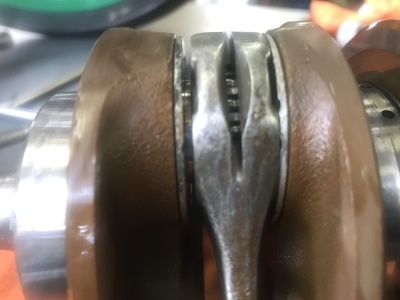

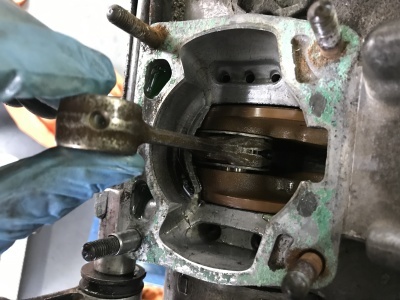

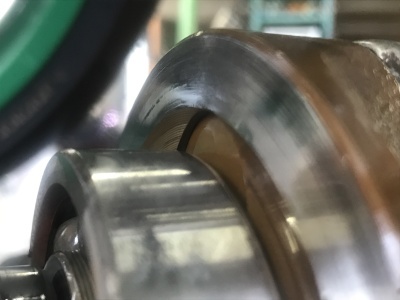

大端のサイドクリアランスが大きくない?


うう

うん!
やっぱり広いね!

クランクウェブが抜けています。
話を聞くと焼き付いて修理履歴があるとの事。

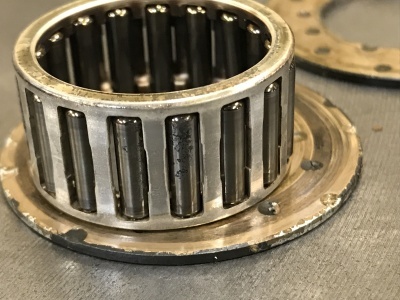

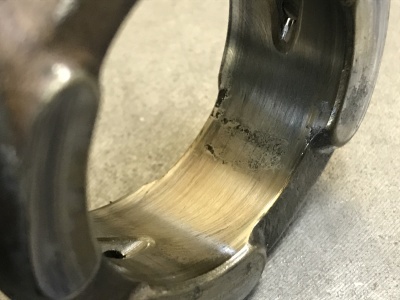

コンロッドもベアリングもダメそうです。
中古クランクを用意してラビリンス仕様にすることに致します。

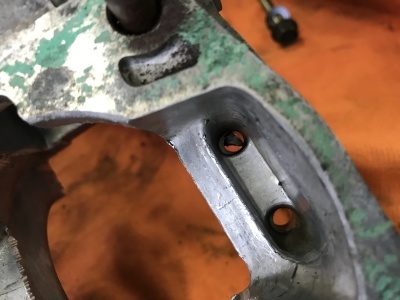

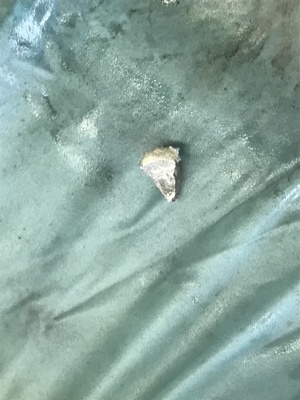

またなんか見つけたぞー

この状態で走っていたらしいので何事もなくてよかったです

スタートから色々ありますがどうなりますでしょうか??
つづきます
