CBR600RR エンジンオーバーホール②







CBR600RR(PC40) エンジンO/H ② ‼


CBR600RR(PC40) エンジンオーバーホール

車体からエンジン降ろしたので、早速エンジン分解です‼

全分解後に洗浄をしてから、細かく計測・点検して各部品の良否判別します。
CBR600RR エンジンオーバーホール②_e0114857_10470345.jpg
カムホルダ、カム山、カムジャーナルは異常無し‼
サーキットでエンジンブン回っていましたので、カムスプロケットにはカムチェーンの跡がクッキリと見られます。
CBR600RR エンジンオーバーホール②_e0114857_11021006.jpg

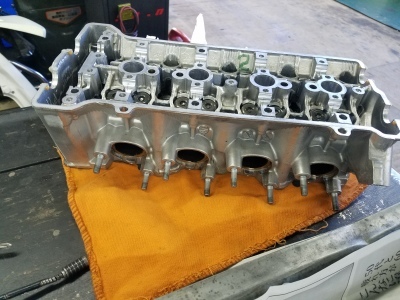

シリンダーヘッド
燃焼室側には、薄っすらとカーボンが堆積していますが、街乗りと比べると、やはり少な目ですね‼
細かい点検は分解後に行いましょ。
CBR600RR エンジンオーバーホール②_e0114857_10542304.jpg
CBR600RR エンジンオーバーホール②_e0114857_10591917.jpg
シリンダー(クランクケース)上面
歪みなどの点検も後程です~。
CBR600RR エンジンオーバーホール②_e0114857_10544001.jpg

クラッチ廻り
クラッチディスク、ハウジング消耗はほぼ無く再使用可。
CBR600RR エンジンオーバーホール②_e0114857_11243618.jpg
CBR600RR エンジンオーバーホール②_e0114857_10551935.jpg
CBR600RR エンジンオーバーホール②_e0114857_10551843.jpg
オイルパンを外すと、オイルポンプ油圧系の部品が現れます。
CBR600RR エンジンオーバーホール②_e0114857_10555960.jpg
ジョイントパイプを外したら・・・
CBR600RR エンジンオーバーホール②_e0114857_10584318.jpg

!!!

新車組みする時に斜めに入れて潰しちゃたのかな?

Oリングの損傷は、油圧保持に大きく関係します。
CBR600RR エンジンオーバーホール②_e0114857_10584343.jpg

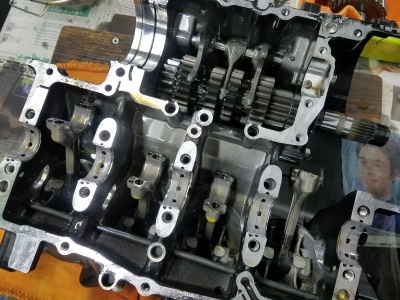

クランケース分割すると、ミッション・クランクシャフトとご対面‼
CBR600RR エンジンオーバーホール②_e0114857_10561342.jpg
分解作業も大詰めです~
若干強めの個所もありますが全体的にあたり良好。

組み上げる際にはメタルの厚みを変更して、メタルクリアランスを均一に整うよう選定します‼
CBR600RR エンジンオーバーホール②_e0114857_10562894.jpg

作業は続きます。
