XR250 (MD30)腰上OH その3







XR250(MD30)腰上オーバーホール その3 ‼



XR250(MD30) 腰上オーバーホール

シリンダーヘッド点検からの~シートカット
まずは、シリンダーヘッド燃焼室・ポートに付着していたカーボンを綺麗に除去。

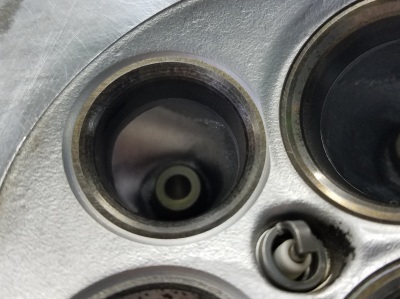

その後、吸排気のバルブが着座(当たる)する、バルブシート面の状態を確認です。

「乗っていれば当然こうなる‼」
XR250 (MD30)腰上OH その3_e0114857_10372394.jpg

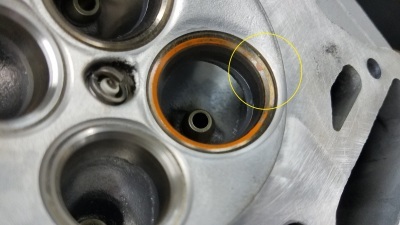

さらに、当たり位置の確認をすると~
均一に当たっていない個所を確認‼
XR250 (MD30)腰上OH その3_e0114857_10395935.jpg

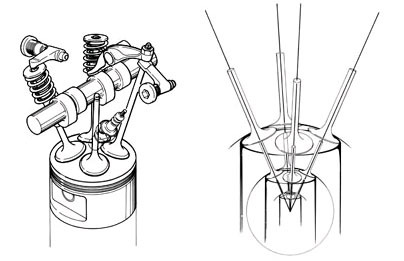

当たりの不均一は、XR系などのRFVC機構(放射状4バルブ半球型燃焼室)に多く見られる状態でもあります。
その構造上、仕方ないのかな?
現行の車両と比べると、バルブのセット角がエグイっす(傾きすぎ)‼
XR250 オーバーホール 腰上分解_e0114857_10355861.jpg

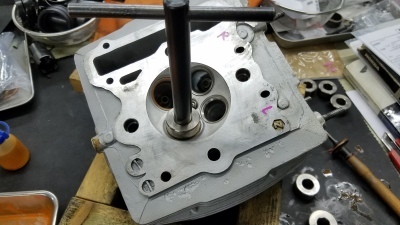

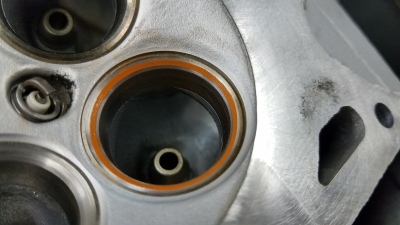

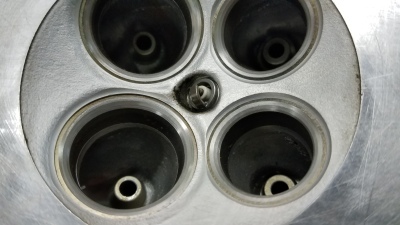

バルブシートカットで面の荒れを整えて、当りの位置・幅も調整しましょ。
XR250 (MD30)腰上OH その3_e0114857_10373774.jpg
XR250 (MD30)腰上OH その3_e0114857_10402210.jpg
XR250 (MD30)腰上OH その3_e0114857_10413169.jpg

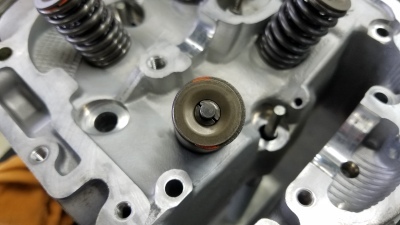

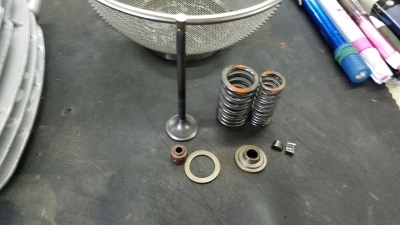

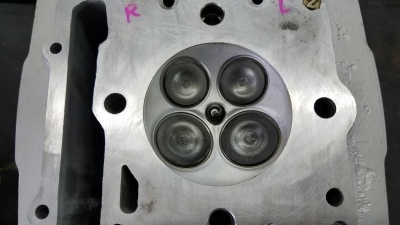

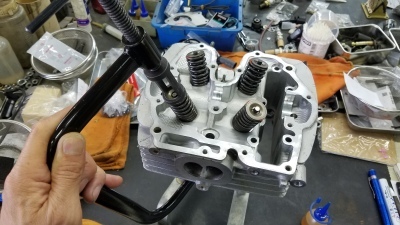

シートカット後は、バルブ摺り合わせ作業で馴染みを出して~
組付けます。
XR250 (MD30)腰上OH その3_e0114857_10420507.jpg
XR250 (MD30)腰上OH その3_e0114857_10420519.jpg
XR250 (MD30)腰上OH その3_e0114857_10421196.jpg

XR250 (MD30)腰上OH その3_e0114857_10421032.jpg


作業は続きます。
