M岡です!


C110 ボアアップの続きです。
いよいよ、エンジンを分解していきたいと思います。

まずは、ヘッドカバーを外していきます。
             パカッ!

C110 ボアアップ②_e0114857_23154725.jpg


続いて、エンジン下部のテンショナーを外します。
その後、カムスプロケットを外していきます。
C110 ボアアップ②_e0114857_23193861.jpgC110 ボアアップ②_e0114857_2320574.jpg


→→→



カムホルダーのナットを外し、シリンダーヘッドを取外します。
C110 ボアアップ②_e0114857_23372555.jpg
C110 ボアアップ②_e0114857_23375947.jpg



→→→





C110 ボアアップ②_e0114857_232516.jpg

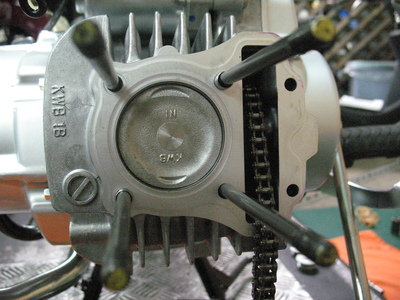

ジャン!!
ノーマルピストンTOPです。

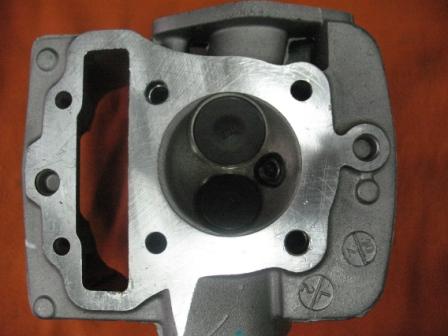

そして、こちらがシリンダーヘッドの燃焼室側の画像。
M岡が、気になったノーマルバルブの大きさですが、
IN側は、25mm。  Exh側は、20.5mm。 でした。034.gif
C110 ボアアップ②_e0114857_23423813.jpg

バルブの当り具合をチェックし、異常なしOKでした。

さぁ~シリンダーを取外します。

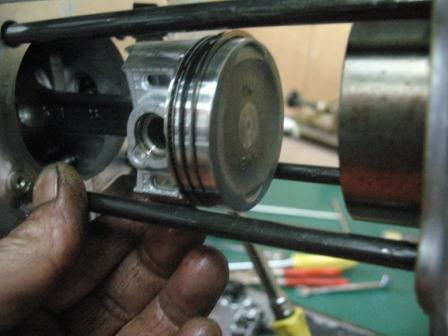

これがノーマルピストン。 ピストン径50mmです。
C110 ボアアップ②_e0114857_2353597.jpg

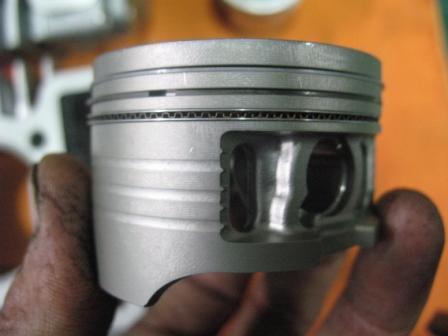

今回、このボアアップピストンを投入します。 ピストン径53.5mmです。
C110 ボアアップ②_e0114857_23552953.jpg

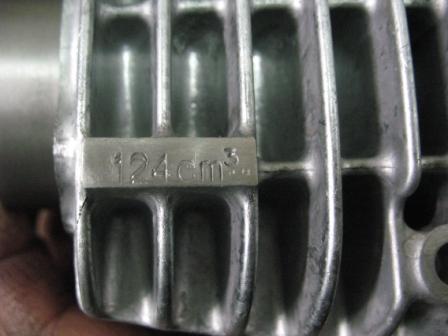

そして、ボアップ専用シリンダーです。
C110 ボアアップ②_e0114857_005260.jpg




** C110 ボアアップ③へ続く **

      次回は、組み付け編!
