ボアアップ PCX147 ②
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ








M岡です!


先日から引き続きPCX147の作業アップです。
ボアアップピストンを組み込んでいきます。


ヘッドオーバーホールの為バルブを外し、カーボンを除去したところ!!!!
急遽バルブ交換となりました。
当然、当たり面(バルブシートカット)修正も行い、バシッと当たりを良くします!




ポートの段付き修正もリューターで行いました。

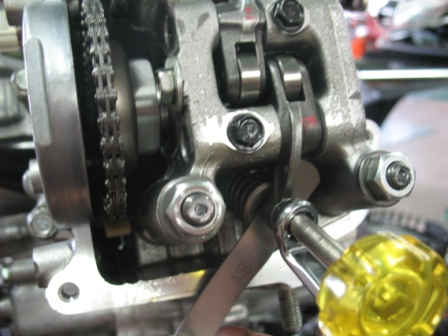

ヘッドを組み込んでタペットクリアランスの調整を行います。
シートカットを行いましたので、大きく数値がズレている為にシッカリと調整します。



いよいよココからが、今回の肝となるバルブタイミング測定・バルブとピストンクリアランスの測定です。

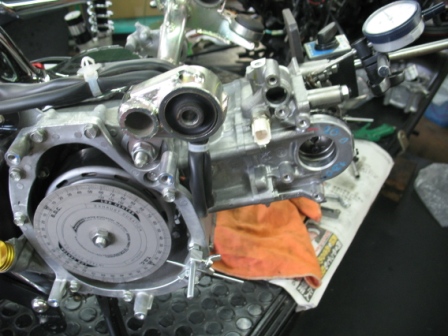

ピストンの上死点出しをシッカリとして、全円分度器をセットします。
これで、測定開始できます。
一番気をつけなければいけないのは、排気上死点前10~上死点付近のクリアランスです。
バルブとピストンがヒットするといけませんので・・・
その時の、クリアランスの数値も大事です!
PCX(前期)は、リミッターを外したら直ぐにバルブジャンプをしてしまうエンジンがありますので、要注意!
ジャンプした際の事も考えて、クリアランスも大きくとらないと・・・




またアップします。
