PCX 170cc+150ヘッド+武カム=? ②
040.gif人気ブログランキング挑戦中!いつも応援クリック有難う御座います! 応援クリックにご協力お願いします!
 ↓↓↓↓ 是非!応援クリックよろしくお願いします ↓↓↓↓

人気ブログランキングへ








M岡です!


初の組み合わせ作業なので、ちょっと難航しています。

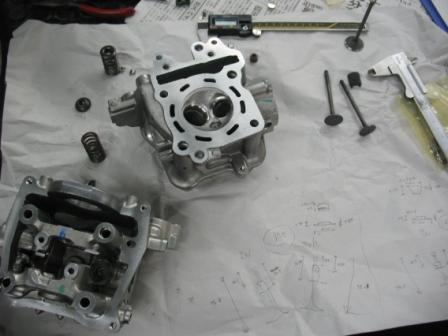

武川のカムシャフトは、ハイリフトで作用角が広いのでPCX150ヘッドに使えるかを、
組み込む前に検証する必要があります。
PCX 170cc+150ヘッド+武カム=? ②_e0114857_1282112.jpg




結論から・・・
PCX150のノーマルヘッド廻りには、無理!!
PCX125ノーマルヘッドならば、問題無いのですが・・・

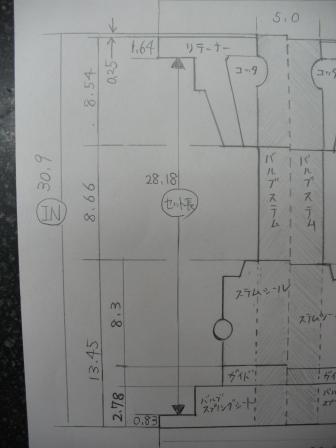

簡単な図解で。
PCX 170cc+150ヘッド+武カム=? ②_e0114857_9284824.jpg


PCX 170cc+150ヘッド+武カム=? ②_e0114857_2475211.jpg

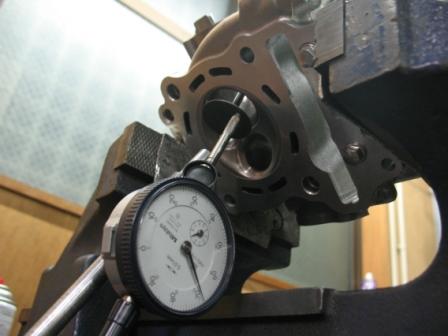

あくまで、計算上ですがタッチします・・・(ステムシール破損の危険があります)
Exh側は、セーフ。
150ヘッドはバルブガイド取付け高さが、125ヘッドより高いのでステムシールの上面がステムエンドに近いのです。
PCX 170cc+150ヘッド+武カム=? ②_e0114857_2461637.jpg

フルリフト時リテーナーを付けずに撮った画像(IN側)
125ヘッドではもう少し余裕があるので、武カムでもこの様な問題はありません。


PCX150ヘッドに武カムをセットするには、
もしくは、バルブスプリング&リテーナーを変更するか・・・
ノーマルカムかしら・・・


またアップします。
