`05CBR1000RR クイックシフター
こんにちは。


いつも、ノザワホンダのブログをご覧いただきありがとうございます。!(^^)!


CBR1000RR(SC57)クイックシフター

DYNOJET クイックシフターセンサー(DQS)

パワーコマンダーの機能を拡張させるオプション品です。
シフトチェンジ(アップ時)の際にセンサーを反応させ、一瞬燃料カットをさせる仕組みです。
これによって、スロットルを戻さず&クラッチレバーを操作すること無く、シフトアップできるのです!

今まで行っていた動作を短縮できるので、サーキットでタイムを狙う方はもちろんですが、ツーリングメインのライダーさんの疲労軽減にも重宝されると思います!


今までのシフトロッドと入れ替えます。
DYNOJET製シフトロッドの長さを調整して装着します。


1気筒1つのインジェクター車両は、このままパワーコマンダーへ接続して設定すれば、操作できるようになりますが・・・



CBR1000RRなど、1気筒2つのインジェクターを装備している車両には、トップインジェクターの燃料も制御させるユニットを拡張して制御させる必要があります。
今回は。

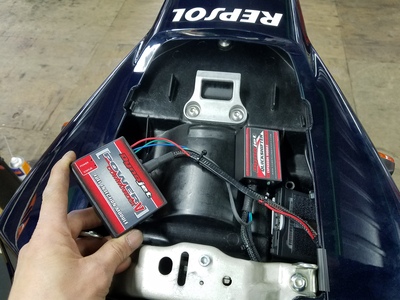

DYNOJET クイックシフター エクスパンション モジュール(QEM)

トップインジェクターカプラーへ分岐させて、配線取り回します。

パワーコマンダーへ接続すると、2つのインジェクターの(全回転域で)燃料カット制御がととのいます。
後は、シャーシダイナモ上で走らせながら”カットタイム”を設定すればOK!
サクサクとシフトアップ出来るようになります!!


組み込み完了です。
お次は、シャーシダイナモでインジェクションセッティングしていきましょ。
