NSR MC21 焼き付き修理 ③
どーも、五十嵐です。


コロナでスポーツ・イベントは軒並み中止・延期ですね。

という事で、バイクに乗りましょう!
バイクは基本一人ですし、走っているだけなら誰とも濃厚接触しないし!



で、MC21の続き。

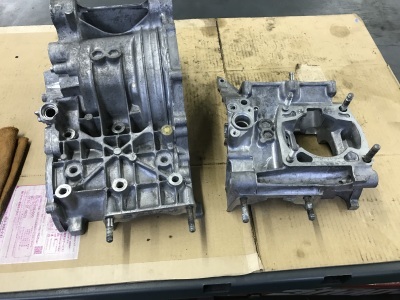

タフブラックで仕上げたミッションを収めるケースを仕上げていきます。

NSR MC21 焼き付き修理 ③_e0114857_11152301.jpg
30年近い部品ですから表面の腐食やらオイル・グリス汚れやら
まだこのケースは綺麗な方です。
ケース内のバリ取っていきます~
NSR MC21 焼き付き修理 ③_e0114857_11185400.jpg

NSR MC21 焼き付き修理 ③_e0114857_11200127.jpg
マスキング大事!
ブラストを当てたくない所やメディアが入ってほしくない所を塞ぎます。

NSR MC21 焼き付き修理 ③_e0114857_11212966.jpg
レッツブラスト!

NSR MC21 焼き付き修理 ③_e0114857_11232261.jpg
で、完了!
独特の艶が出て綺麗に仕上がりました!

NSR MC21 焼き付き修理 ③_e0114857_11281548.jpg
スタットも新品で気持ちいいです。

NSR MC21 焼き付き修理 ③_e0114857_11294249.jpg
芯出ししたクランクも用意して・・・

NSR MC21 焼き付き修理 ③_e0114857_11302526.jpg
ドッキング!

外観が新品の様になしました。


つづく





by nozawakojo | 2020-03-15 15:31 | NSR250
GROM(JC61) 181ccボアアップ②







GROM(JC61) 181ccボアアップ② ‼


GROM(JC61)ボアアップ&インジェクションセッティング作業。

エンジンチューニングを楽しまれるお客様は、人それぞれチューニングの内容が違う事が多いです。
カスタムメーカーの違いや、チューニングによって得られる費用対効果や耐久性等の問題等で、パーツ選択は変わってきます。


今回のカスタムプランは、
・181ccボアアップキット
・強化クランクシャフト
・シリンダーヘッドO/H
・BIGスロットルボディ
・ハイフローエアーフィルター
・強化クラッチスプリング
・強化オイルポンプ
・カムチェーン廻り強化品
・クランクシャフトサポート
・強化セルモーター
・オイルクーラー
・インジェクションセッティング(DYNOJET パワービジョンⅢ)
・他etc


シリンダーヘッドO/H
シリンダーヘッド燃焼室にカーボンが堆積するのは、使用していれば仕方ない事です。
カーボン除去すると、良くわかります‼

GROM(JC61) 181ccボアアップ②_e0114857_10181966.jpg
シートリングが凹んでしまった状態だと、いくらバルブを新品にしてバルブ摺り合わせしても、バルブの締まりが悪く、ピストン上昇時に得られる圧縮圧力はその隙間から逃げてしまいます。

想像してみて下さい‼
シリンダー内に噴霧された燃料が、ピストン上昇でパンパンに圧縮されたところに”ポッ”と点火された時の爆発力との違いを。
GROM(JC61) 181ccボアアップ②_e0114857_10225654.jpg
シートカット
荒れてしまったシートリング面をダイヤモンドカッターで修正して、バルブの面とピタッと当たる様に調整(3面角度)します。
エンジンオーバーホール時やボアアップ作業の際は、おススメしたい作業です~
GROM(JC61) 181ccボアアップ②_e0114857_10240195.jpg
GROM(JC61) 181ccボアアップ②_e0114857_10191572.jpg


GROM(JC61) 181ccボアアップ②_e0114857_10191535.jpg
バルブ摺り合わせして、組み込めば~
シリンダーヘッドO/H完了です。006.gif
GROM(JC61) 181ccボアアップ②_e0114857_10191605.jpg


作業は続きます
