MC21 エンジン・車体 OH ⑦
どーも、五十嵐です。

MC21の続き。

MC21 エンジン・車体 OH ⑦_e0114857_21365119.jpg
車体の準備が出来ましたので、エンジンを載せます。
綺麗なフレームに綺麗なエンジンが乗りますよー

MC21 エンジン・車体 OH ⑦_e0114857_21523563.jpg
エンジンのセンター出しをしてからマウントしていきます。
カセットミッションを搭載し、クラッチを組みます
MC21 エンジン・車体 OH ⑦_e0114857_21543323.jpg

MC21 エンジン・車体 OH ⑦_e0114857_21550385.jpg
乾式のメカニカルなガチャガチャもいいですが、
湿式は静かで好きです


MC21 エンジン・車体 OH ⑦_e0114857_21585073.jpg
キャブレターもOHです。
フロートバルブシートも交換します。
もともとのシートはきたないですねぇ

MC21 エンジン・車体 OH ⑦_e0114857_22002986.jpg
新品のバルブシートです。
輝きが違います!

MC21 エンジン・車体 OH ⑦_e0114857_22014593.jpg
リードバルブはゴムのバリがあります。
これも分解してバリ取りを施します。

MC21 エンジン・車体 OH ⑦_e0114857_22022412.jpg
細かい所ですがひとつひとつ丁寧に仕上げています。

MC21 エンジン・車体 OH ⑦_e0114857_22044230.jpg
キャブレターが付きました!
あとはエアクリBOX付けてチャンバー付けてラジエター付けてetc...

MC21 エンジン・車体 OH ⑦_e0114857_22072345.jpg
エンジン始動です。
水温を上げて漏れや異音が出ないかをチェックします。
そしてシャーシダイナモ上で軽く慣らしと動作確認


MC21 エンジン・車体 OH ⑦_e0114857_23094735.jpg
ふけ上がり、ギヤの入り、RCバルブの作動、各部問題無し!

MC21 エンジン・車体 OH ⑦_e0114857_23112318.jpg
エンジンと車体のオーバーホール完了です。
はるばる北海道からのご依頼でした。
陸送でオーナー様の元へご帰還となります!
遠方からのご依頼有難うございました!



by nozawakojo | 2020-02-03 08:00 | NSR250
MC21 エンジン・車体 OH ⑥
どーも、五十嵐です。

今年はちゃんとブログを・・・
頑張ります・・・



前回は車体の洗浄まで済ませましたので組み付けデス。



MC21 エンジン・車体 OH ⑥_e0114857_11094342.jpg
各部の・・・


MC21 エンジン・車体 OH ⑥_e0114857_11101360.jpg
ベアリングを・・・

MC21 エンジン・車体 OH ⑥_e0114857_11104598.jpg
交換して・・・


MC21 エンジン・車体 OH ⑥_e0114857_11111208.jpg
リフレッシュしました!
新品ベアリングは、なんてなめらか!

MC21 エンジン・車体 OH ⑥_e0114857_11130124.jpg
ストッパーリンクのブッシュ交換と痩せてしまったカラーを削りだし。


MC21 エンジン・車体 OH ⑥_e0114857_11140166.jpg
加減速、シフトチェンジ時のショックが無くなります。

MC21 エンジン・車体 OH ⑥_e0114857_11151522.jpg

MC21 エンジン・車体 OH ⑥_e0114857_11211171.jpg
修正だ!

MC21 エンジン・車体 OH ⑥_e0114857_11204271.jpg
配線を繋ぎ合わせて修正完了!

MC21 エンジン・車体 OH ⑥_e0114857_11251710.jpg
HRCハーネスを割り込ませていた為、所々配線がカットされています。
全て手直し。


つづく!




by nozawakojo | 2020-01-15 11:33 | NSR250
MC21 エンジン・車体 OH ⑤
どーも、五十嵐です。



MC21は車体のメンテナンスに入ります。

MC21 エンジン・車体 OH ⑤_e0114857_10392513.jpg
こちらの車両、純正ハーネスとHRCハーネスが共存しています。
バラしていきます。

MC21 エンジン・車体 OH ⑤_e0114857_10462218.jpg
MC21 エンジン・車体 OH ⑤_e0114857_10465458.jpg
MC21 エンジン・車体 OH ⑤_e0114857_10474400.jpg
色々外してフレームだけになりました。

MC21 エンジン・車体 OH ⑤_e0114857_10510028.jpg
フレーム、スイングアーム、ハーネス。
バラバラです。
エンジンが下りている時でないと中々ここまでバラさないです。

MC21 エンジン・車体 OH ⑤_e0114857_10554791.jpg
MC21 エンジン・車体 OH ⑤_e0114857_10560434.jpg
しっかり落としてキレイにしましょう!

MC21 エンジン・車体 OH ⑤_e0114857_10574792.jpg
白い!
汚れを落としたら美肌が出てきました。
気持ち良し!!!



MC21 エンジン・車体 OH ⑤_e0114857_10590365.jpg
気持ち良し!!!!

次は組んでいきます~




by nozawakojo | 2019-10-30 11:02 | NSR250
MC21 エンジン・車体 OH ④
どーも、五十嵐です。


今年のドラフトもお呼びがかかりませんでした。
残念です。



MC21の続き―
クランク・シリンダーと腰上は完了なので腰下。
ミッションです。

MC21 エンジン・車体 OH ④_e0114857_10355020.jpg
通常?はクランクケースを割らなければミッションが出てきませんからかなりの違いです。


MC21 エンジン・車体 OH ④_e0114857_10380163.jpg
シフトフォークはキレイなもんです。

MC21 エンジン・車体 OH ④_e0114857_10393906.jpg
MC21 エンジン・車体 OH ④_e0114857_10395746.jpg
カウンター側


MC21 エンジン・車体 OH ④_e0114857_10403771.jpg
MC21 エンジン・車体 OH ④_e0114857_10411554.jpg
メーンシャフト側。

MC21 エンジン・車体 OH ④_e0114857_10420419.jpg
今回はこのまま使用して頂きます。
丁寧なシフトチェンジをお願いします!

MC21 エンジン・車体 OH ④_e0114857_10454610.jpg
タフブラックです!

MC21 エンジン・車体 OH ④_e0114857_10461844.jpg
強化166.pngはもちろん、オイルの馴染み、摺動性もアップ致します。
MC21 エンジン・車体 OH ④_e0114857_10470906.jpg
加減速で衝撃を受けるカウンターシャフトのスプライン。
ドライブスプロケットの入る溝は、摩耗していることがしばしば。
部品の寿命を延ばすためにも有効だとおもいます。

MC21 エンジン・車体 OH ④_e0114857_10500274.jpg
真っ黒ミッション完成~

MC21 エンジン・車体 OH ④_e0114857_10513970.jpg
キックシャフトはタフブラック、DLC、WPCの合わせ技。

MC21 エンジン・車体 OH ④_e0114857_10533623.jpg
常に回転しているギヤですし、キックによる荷重が掛かりますのでこちらも大変有効です。

エンジンの方は仕上がってまいりました!
次は車体の方をメンテしていきます。

つづく!


















by nozawakojo | 2019-10-24 10:58 | NSR250
MC21 エンジン・車体 OH ③
どーも、五十嵐です。



MC21の続きです。
前回クランクをケースに組み込んだのでシリンダーを載せていきます。

MC21 エンジン・車体 OH ③_e0114857_10274625.jpg
シリンダーです。
ポートの淵をバリ取り、磨きします。

MC21 エンジン・車体 OH ③_e0114857_10304557.jpg
指先で触っても引っかからないように処理します。

MC21 エンジン・車体 OH ③_e0114857_10331762.jpg

MC21 エンジン・車体 OH ③_e0114857_10362838.jpg
周辺部品もしっかり処理して準備完了。
新品ピストン出るのは有難いです

MC21 エンジン・車体 OH ③_e0114857_10393331.jpg
ヘッドを載せる前にクランキングして周りに引っ掛かりや違和感が無いか確認。
問題無くスルスル動いてくれました
MC21 エンジン・車体 OH ③_e0114857_10422776.jpg

腰上完成です。










by nozawakojo | 2019-10-19 10:49 | NSR250
MC21 エンジン・車体 OH ⓶
どーも、五十嵐です。


台風の影響?で作業場の蛍光灯が点きません
手元は照らせるので薄暗いですが営業しております。



21の続きです。

クランクシャフトは中古で対応します。
分解して磨きます。
MC21 エンジン・車体 OH ⓶_e0114857_11124223.jpg

綺麗になったら組み上げ。

MC21 エンジン・車体 OH ⓶_e0114857_11131115.jpg


MC21 エンジン・車体 OH ⓶_e0114857_11144269.jpg

MC21 エンジン・車体 OH ⓶_e0114857_11150245.jpg

クランクケースはバリ取り。

MC21 エンジン・車体 OH ⓶_e0114857_11153613.jpg

MC21 エンジン・車体 OH ⓶_e0114857_11160628.jpg

完成したクランクとケースを組み付け

MC21 エンジン・車体 OH ⓶_e0114857_11163134.jpg


次は腰上を組んでいきます。




by nozawakojo | 2019-10-16 10:52 | NSR250
MC21 エンジン・車体 OH ⓵
どーも、五十嵐です。

そろそろ長袖の出番でしょうか?


以前に作業しましたMC21のエンジンと車体のOHの紹介です。
車両はコチラ

MC21  エンジン・車体 OH ⓵_e0114857_12130340.jpg

良く再現されています
MC21  エンジン・車体 OH ⓵_e0114857_12132364.jpg

分解していきましょう!

MC21  エンジン・車体 OH ⓵_e0114857_12141032.jpg

ハーネスが多いぞ

リミッターカットをするのにHRCハーネスとノーマルハーネスを二重で使っていたようです。
HRCハーネスに灯火類の配線はないですから
メインキーで電源がON/OFF出来なかったのはこの為か119.png
一つにまとめてスッキリさせましょう。


MC21  エンジン・車体 OH ⓵_e0114857_12143449.jpg
MC21  エンジン・車体 OH ⓵_e0114857_12173861.jpg

分解を進めているとまた違和感が、、、

MC21  エンジン・車体 OH ⓵_e0114857_12214508.jpg
大端のサイドクリアランスが大きくない?


うう
MC21  エンジン・車体 OH ⓵_e0114857_12233306.jpg

うん!
やっぱり広いね!

MC21  エンジン・車体 OH ⓵_e0114857_12245236.jpg
クランクウェブが抜けています。
話を聞くと焼き付いて修理履歴があるとの事。

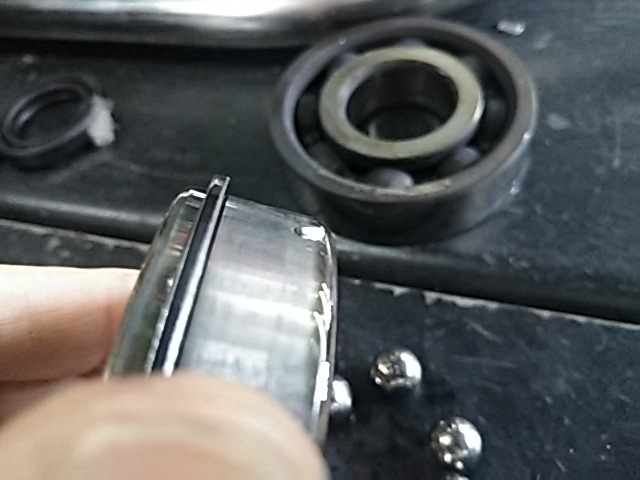

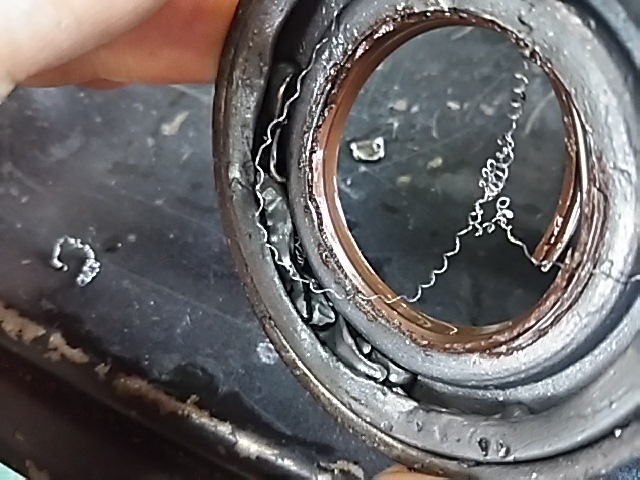

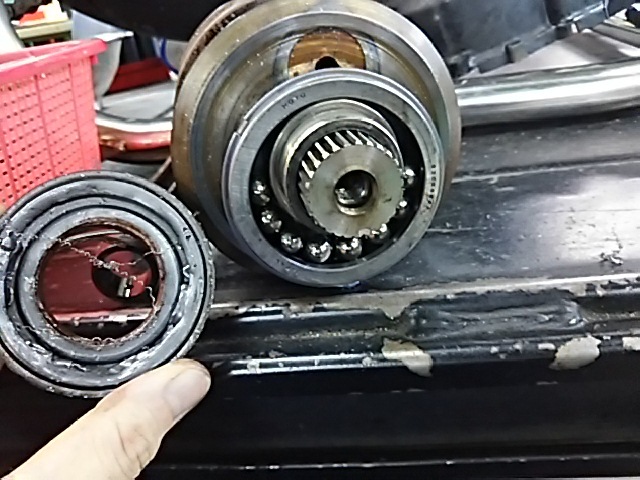

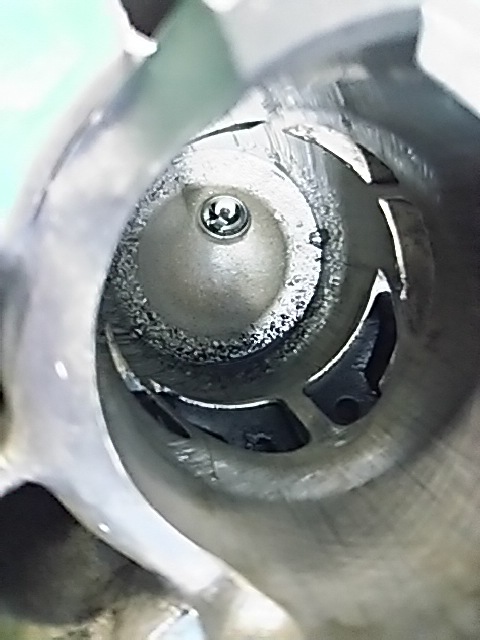

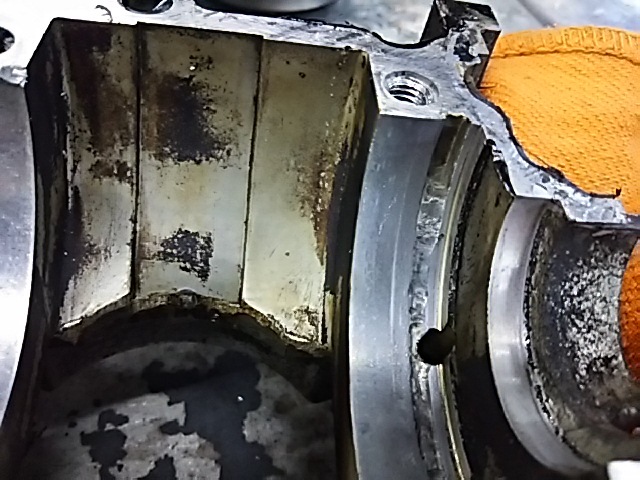

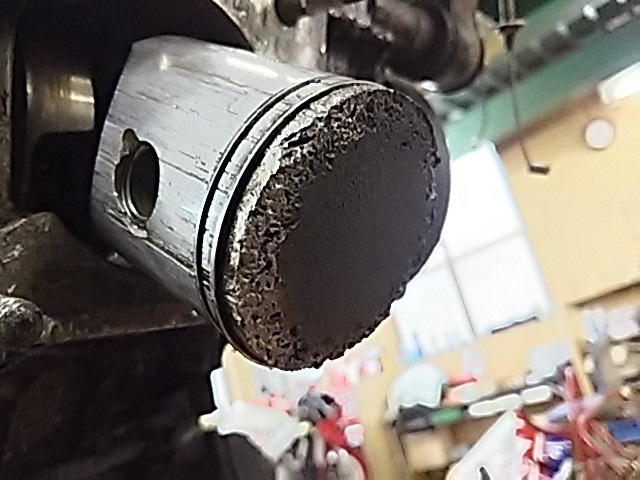

MC21  エンジン・車体 OH ⓵_e0114857_12284740.jpg
MC21  エンジン・車体 OH ⓵_e0114857_12290027.jpg
コンロッドもベアリングもダメそうです。
中古クランクを用意してラビリンス仕様にすることに致します。

MC21  エンジン・車体 OH ⓵_e0114857_12332367.jpg
またなんか見つけたぞー

MC21  エンジン・車体 OH ⓵_e0114857_12335041.jpg
この状態で走っていたらしいので何事もなくてよかったです

スタートから色々ありますがどうなりますでしょうか??
つづきます








by nozawakojo | 2019-10-09 12:41 | NSR250
MC28ロスマンズ オーバーホール⑪
どーも、五十嵐です。


ロスマンズも作業大詰めです。
MC28ロスマンズ オーバーホール⑪_e0114857_12112709.jpg

キャブレターもOHしてリフレッシュ!
ジェット類はデリケートな部品の為、交換できるものは交換します。
エンジンに取り付け、

MC28ロスマンズ オーバーホール⑪_e0114857_12151515.jpg
エアクリBOX、タンクその他もろもろ装着。
チャンバーが錆で穴開いていたのでふさいどきます。

MC28ロスマンズ オーバーホール⑪_e0114857_12171930.jpg

MC28ロスマンズ オーバーホール⑪_e0114857_12191173.jpg
タンクキャップは長年の放置でキーの回りが固い為、分解して清掃。

MC28ロスマンズ オーバーホール⑪_e0114857_12222368.jpg
グリスアップして組み付けます。

MC28ロスマンズ オーバーホール⑪_e0114857_12162037.jpg
エンジンをかけて異音、漏れが無いかチェックです。
水温を上げて問題無いようであれば、シャーシダイナモで軽く慣らしをします。

MC28ロスマンズ オーバーホール⑪_e0114857_12253284.jpg

写真を撮り忘れましたがカウルの修理もして完成!
放置車両で色々と大変でしたが、各部に手を入れて平成の名車、令和の世に蘇りました。


東京のN様、NSR復活のご依頼有難うございました。
軽量で高出力、走って楽しいバイクです。
これからは乗ってあげて下さい!


MC28ロスマンズ、オーバーホール 完了!







by nozawakojo | 2019-09-17 12:39 | NSR250
MC28ロスマンズ オーバーホール⑩
どーも、五十嵐です。


ロスマンズは水廻りをやっています。
ラジエターホースやサーモスタット交換です。

そんな中ホースを引っこ抜くと、

MC28ロスマンズ オーバーホール⑩_e0114857_11155530.jpg
ホースの内側で腐食が進んでいたようです。


このままでも使えなくはないですがなんか嫌なので修正します。


MC28ロスマンズ オーバーホール⑩_e0114857_11190982.jpg
崩れた部分をリューターで多めに削って、溶接で盛りました。
アルミ溶接ムズカシイ・・・




MC28ロスマンズ オーバーホール⑩_e0114857_11210931.jpg

色々な事が起こっています。

今回は修正出来て良かったです。
いよいよ完成に近づいてまいりました!

つづく











by nozawakojo | 2019-09-10 12:02 | NSR250
MC28ロスマンズ オーバーホール⑨
どーも、五十嵐です。




MC28ロスマンズ オーバーホール⑨_e0114857_10235286.jpg
フレーム、サスペンション、ホイール、タイヤ。
掃除して綺麗になって気持ちよい。
車体が仕上がったのでエンジン載せます。

MC28ロスマンズ オーバーホール⑨_e0114857_14481406.jpg
エンジンは出来ておりますので用意して、
MC28ロスマンズ オーバーホール⑨_e0114857_14485457.jpg
載りました
簡単に書いてますがちゃんとフレームとエンジンが収まりの良い位置を出して載せてます。
エンジンだってサスペンションだって車体だって組み付けはストレスが掛からない様、考えて組みます。

だってポジションが悪いと落ち着かないでしょ126.png??
分かりますよね?


MC28ロスマンズ オーバーホール⑨_e0114857_14560525.jpg
リードバルブもバリ取りしますよ。
MC28ロスマンズ オーバーホール⑨_e0114857_14585062.jpg
ゴムのシートですが成型時に返りが出てます。
吸気の乱れにつながりますので処理します。

MC28ロスマンズ オーバーホール⑨_e0114857_14595886.jpg
分かりにくいですが処理済みです。
どれだけの効果が出ているかわ数字には出ないでしょうが、やった方がいいに決まってるでしょ!

つづく!
