CBR600RR PC37 腰下!
どーも、五十嵐です。

PC37の続きです。
メタルとミッション終わったのでケースを閉じます。


これから頑張って回ってネ!


タフブラックのメーンシャフト入りました!
続いてカウンターシャフトです〜

ケースを締め付けるボルト達も準備完了。
合わせ面に液体ガスケットを塗ったら乾く前にドッキング!

マニュアル通りの順番と規定トルクで締め付けて。


腰下完成です!
ミッションもちゃんとスムーズにギヤチェンジ出来る事を確認!

次はヘッドのリフレッシュです!

by nozawakojo | 2018-09-12 07:57 | CBR600RR
PC37 メタル合わせ
どーも、五十嵐です。


エンジンO/Hのキモです。
メタル合わせ。

クランクシャフトとコンロッドの大端がプレーンベアリング。
オイルが入り込み摺動します。

まずは洗浄。
雨とか砂とかが熱でこびりついて外側は頑固。
中は綺麗ですがオイル通路は入念に洗います!
洗いが終わったら測定。


この測定は1/1000mmです。


ケースも規定トルクで締め付けて測定!
奥のジャーナルは継足して測ります。
測定は素早く!!


クランクシャフトも測定して狙った隙間になるようにメタルを選択。


同じ厚さのメタルを注文しても規定の範囲ですが厚さはマチマチ。
1枚1枚測定して狙った隙間になるようにメタルを選択します。



選び終わったら組んで測定。
確認でプラスチゲージを潰す。

コレがメタル合わせです。

メタルは直に擦れてはいません。
設定した隙間に入り込んだオイルで浮いているんですよ!
だから慎重にメタルを合わせるんです。

いいエンジンになる為の大事な作業のひとつです!
という事でメタル合わせ完了!

by nozawakojo | 2018-09-05 06:59 | CBR600RR
PC37エンジンO/H クランク洗浄
どーも、五十嵐です。


CBR600RRのクランクシャフトです。
エンジンO/H時にはやっておきたい事。
各ジャーナルは当然ですがオイルラインの洗浄です。

クランクシャフトにはオイルラインが通ってます。
その中をオイルが通り、メインとコンロッド大端を潤滑させています。

オイルの中にスラッジが含まれていると、クランクシャフトの1万何千回転という遠心力でオイルラインのメクラのとこに溜まります。



ノズルを曲げてパーツクリーナーを吹き付けます!

黒い汚れが出なくなるまで洗浄!




という事で、O/H時にはやっておきたいクランクシャフトの洗浄でした111.png




by nozawakojo | 2018-08-24 01:04 | CBR600RR
CBR600RR PC37 エンジンO/H
どーも、五十嵐です。

だいぶ間が開いてしまいましたが、PC37の続きです。
エンジン部品の強化でタフブラック処理を施しました。



強化した部品たちを組んで行きましょう!!

タフブラックには部品の硬度を上げるだけでなく、
摩擦も抑える効果があります!


まさにミッション向けの処理です。


ブッシュやクリップは新品に。
インテーク/エキゾーストのバルブもタフブラ114.png
ステム部の摩耗、フェースの段付き予防です。
カムシャフトも黒く。
下はノーマル、上がタフブラック。
艶があるのは磨きが入っているから。

この部品たちでエンジンを組んで行きます。






by nozawakojo | 2018-08-11 01:58 | CBR600RR
CBR600RR 部品強化処理
どーも、五十嵐です。

PC37の続きです。



この部品達をタフブラックで強化します。
鉄系でメッキされていないものであればかけられるそうです。


バルブも出すのでカーボンをお掃除。



梱包して外注さんに発送。




by nozawakojo | 2018-03-24 08:21 | CBR600RR
PC37 エンジンオーバーホール
お知らせ
本日3月22日(木曜日)は研修の為、臨時休業させて頂きます。
ご迷惑をおかけ致しますが、よろしくお願い致します。



どーも、五十嵐です。




CBR600のエンジンバラシたので点検・測定していきます。

シリンダーは傷があったものの浅く、摩耗もなく大丈夫です。


ピストンも異常な摩耗はありません。


バルブステム、フェースの摩耗もなし。
ガイドのガタも無いので、カーボンを掃除してシートカットします。


ギヤはダボの当たりは多少ありますが使えるでしょう。
摩耗は無く、他の部品と一緒に処理に出します。


中の状態は良好でした🤗
この後、各部品を処理に出します。
今回はタフブラックで仕上げます😙

またアップします😊

by nozawakojo | 2018-03-22 08:14 | CBR600RR
CBR600RR エンジンO/H
どーも、五十嵐です。

600エンジンO/Hの続きです。


エンジンが降りたので分解していきます。


タペクリに異常は起きていませんどした。
カム山、ジャーナルにも異常磨耗なし。

ヘッドが降りてピストンが見えました。
600はシリンダーがケース一体の為、シリンダーだけにはなりません。
こちらのエンジンはいかに??

行けると思いますが後ほど測定して判定します。

そしてケースを割りました。


メーンシャフトが奥に引っ込んでいます。
クランクとカウンターシャフトを近づけてエンジンをコンパクトにしているんですね🤔

各メタルは深い傷、剥離などはなし。

エンジンバラシ完了!



by nozawakojo | 2018-03-16 08:47 | CBR600RR
CBR600RR エンジンO/H
どーも、五十嵐です。

今回もエンジンO/Hです!
カブ110、リード125とやって来ましたが600もやっちゃいます!

バラシ途中ですいません💧
PC37です!
O/Hするのにエンジン下ろさなきゃいけません。
こちらの車両、主にサーキットで使われていたとか。
その遍歴は由緒正しい?600なのです!
意味わかんないですが今後は街乗りとなる為、エンジンのリフレッシュです。


フレームから下ろします〜



さあココからバラシに入りマース。
その様子はまた。

by nozawakojo | 2018-03-04 08:21 | CBR600RR
インジェクションセッティング
こんにちは。


インジェクションセッティング
シャシーダイナモのメンテナンスで暫く休止していましたが、この度再開となりました!
早速、お仕事をいただきました。 (^^♪



CBR600RR 逆車(ED)

マフラーを交換し、アフターファイヤーやドンつきが酷くなったと、ご相談いただきました。
しかも今回は、ゴージャス仕様。 (^^♪

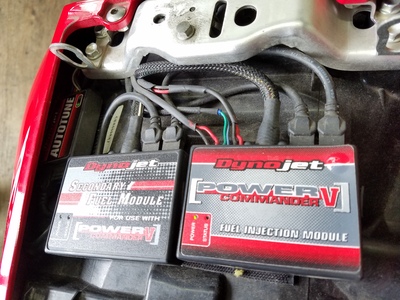

パワーコマンダーⅤ(PCⅤ)& セカンダリーフューエルモジュール(SFM)で燃調を整えつつ、クイックシフター(DQS)を制御します!!





そして、オートチューン(AT200)のワイドバンドO2センサーで燃調を常に管理します!!




そして、そして、そのデーターをデジタルディスプレイ(POD-300)に表示します。

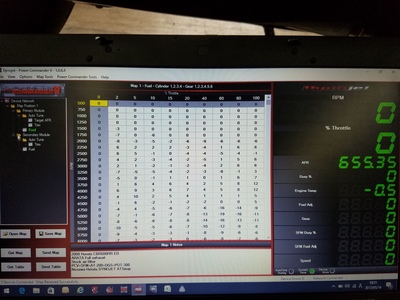

空燃比のズレも整いましたので、スロットルも開けやすくなりました。
これで、安心してガンガン走れますね!
ご依頼ありがとうございました。 m(__)m


国内モデルのパワーアッププランも承っています。
パワーアップップラン:http://www.nozawa-honda.co.jp/custom/custom_cbr.html
お気軽にお問合せ下さい。
by nozawakojo | 2017-06-03 11:13 | CBR600RR
CBR600RR ステムベアリング交換

お預かりしているCBRのステムベアリング点検を行っています!
ステムの動きは、ハンドル操作に直結しますのでしっかりチェックしていきます。
ガタはありませんでしたが、動きにゴリつきがあるように感じます。

実際に外してみると、経年によりグリスが固く&飛んでしまって、摺動する面はドライに近い状態です。

レース表面には、ベアリングの摩耗痕が見られました!

小さな痕でも、溝となりベアリングのボールが引っかかります。
酷くなるとハンドル操作がゴリゴリになり、「センターロック」というトラブルを引き起こします。

トラブルを未然に防ぐためにも、今回はベアリング&レース一式交換となりました。


組み付けの際には、ステムベアリング専用のグリスをたっぷり盛り付け、しっかり馴染ませます。
動きがスムーズになり、ハンドル操作も気持ち良く感じられますね(^^)/

また書きます!
by nozawakojo | 2017-04-20 09:39 | CBR600RR
