2012 BMW S1000RR セッティング② ‼










2012 BMW S1000RR INJセッティング②
 低中開度セッティング ‼


2012 BMW S1000RR インジェクションセッティングの続き。001.gif


クローズドループ
ノーマルマフラーにO2センサーが付いている車両は、どのメーカーもクローズドループを持っています‼
排気ガス対策のために、車両コンピューター側が強制的に燃料薄めに振っているスロットル領域(クローズドループ)です~
この燃料薄めセッティングが、パワー・トルクを細くし、特に頻繁に使うスロットル低中開度域に設定されてい事が多いんです。
インジェクションセッティング作業では、クローズドループを解除して空燃比を整えていきます‼

マフラー替えたらセッティング‼

マフラーに装備されている、O2センサー取付用の台座を借用して、空燃比計測用ワイドバンドO2センサーを取り付けて、シャーシダイナモに連動させ空燃比データーを送ります~006.gif

まずは、街中やツーリングで多用するスロットル領域(低中開度)セッティングです‼

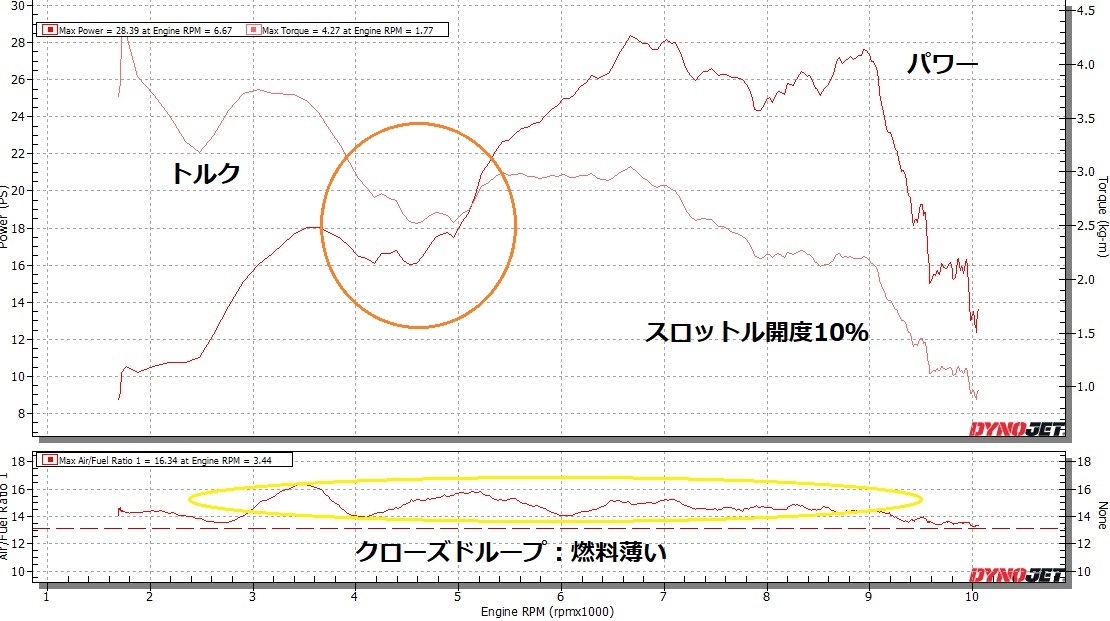

スロットル開度10%
調整前
調整前の走行グラフでは、空燃比ライン(グラフ下段)が9000rpmまで燃料薄くなっています。
クローズドループ(ECU/O2センサー監視)領域なのが分かります。
調整前  調整後
インジェクションセッティングで空燃比を整えて、大きな谷も改善‼


スロットル開度20%
調整前

あと、6000rpmにスムーズに回転上昇していない個所が‼
乗っていても、それほど気が付かないレベルですが、計測グラフにはデーターとして現れます。


調整前  調整後
クローズドループ解除セッティングで、大幅にパワー・トルクアップしました‼

空燃比を整えるとパワー・トルクアップだけで無く、スロットル操作もやり易くなりますよ‼




作業は続きます。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

インジェクションセッティングにご興味のある方、
まずはお気軽お問合せ下さい。
お電話・メールお待ちしています!

ご質問等ありましたら、
「お問い合わせフォーム」こちらからお願いします。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー





by nozawakojo | 2019-08-31 12:16 | シャーシダイナモ
2012 BMW S1000RR セッティング① ‼










2012 BMW S1000RR
 インジェクションセッティング① ‼


2012 BMW S1000RR インジェクションセッティングのご依頼です。

ツーリングメインでお使いの愛車。
マフラー替えたらセッティング‼
マフラーは、アクラポビッチサイレンサーとKファクトリーエキパイの組み合わせですね~

燃料セッティングには欠かせない、サブコンの装着から。
DYNOJET パワーコマンダー5
車種・年式毎に専用設計になっています~
メインインジェクターへ介入させて、燃料噴射の時間を調整させ最適な空燃比へ近づけます‼

S1000RRは、アクセルの操作とエンジン側スロットルバタフライがダイレクトに繋がっていない電子制御システム”フライバイワイヤー”です。

準備はOK‼
作業は続きます。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

インジェクションセッティングにご興味のある方、
まずはお気軽お問合せ下さい。
お電話・メールお待ちしています!

ご質問等ありましたら、
「お問い合わせフォーム」こちらからお願いします。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-08-30 13:06 | シャーシダイナモ
ピレリ スーパーコルサV3 SC1 ‼










ピレリ スーパーコルサV3 SC1 ‼


CBR600RRタイヤ交換でご入庫です~

サーキットユースのCBR600RRに、こちらをチョイス‼
ピレリ スーパーコルサV3 SC1
抜群のグリップ力で、楽しんで走行していただける一品です‼


しかし、タイヤラベルを剥がした後に残るノリが取り難い‼


メーター周りに、追加メーターを装着‼




ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-08-29 10:52 | メンテナンス
NSR250R(MC21) 定期点検⑥ ‼










NSR250R(MC21) 定期点検⑥ ‼

NSR250R(MC21) 定期点検整備と他作業の続きです。


ウォーターポンプメカニカルシールのトラブルを抱えていますので、交換作業に取り掛かります。
そのままで走行を繰り返すと、冷却水の減少により”エンジン焼き付き”やエンジン・カウル内側がベトベトになりカウルから滴って、リヤタイヤに付着すると危険です‼
ウォーターポンプメカニカルシールは、右ケースカバー内側に圧入されています。

結構汚れが溜まっていました‼
メカニカルシール・関連部品の交換

NSR250R定番の「対策レギュレーター」
バッテリー充電トラブルが起きる前に、熱対策のされているレギュレーターに交換です。
純正部品以外のレギュレーターが取り付いている車両も見受けられますが、純正品をお勧めいたします‼
空冷フィンが付いていても、オレンジ丸の様な番号が無い物注意です‼(社外品はチョット厚めです)

お待たせいたしました。
作業完了です‼



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-08-28 10:30 | メンテナンス
NSR250R(MC21) 定期点検⑤ ‼










NSR250R(MC21) 定期点検⑤ ‼

NSR250R(MC21) 定期点検整備と他作業の続きです。


フロント廻りのオーバーホール完了しましたので、
お次はリヤサスのオーバーホールへ‼



リヤサスペンションO/H

オイル漏れなどは起こしていませんが、永年使用しているとオイルの劣化や封入ガスが抜けて、本来の性能は全く得られなくなっています‼

サスペンションスプリングを取り外して、分解作業の開始!
左:Newオイル  右:劣化したオイル
内部部品を洗浄しまして~
消耗部品の交換を終えて、
サスペンションオイルを充填・ガスも新たに封入すれば~
見た目も綺麗になり、オーバーホール完了です‼

作業は続きます。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-08-27 11:40 | メンテナンス
NSR250R(MC21) 定期点検④ ‼










NSR250R(MC21) 定期点検④ ‼

NSR250R(MC21) 定期点検整備と他作業の続きです。


ステアリングステムO/H
ハンドル操作の要、ステアリングステム
ステアリングステムの動きが悪く、”センターロック症状“が出ています‼
こうなると、コーナリング中の”セルフステアー効果”を得ることが出来ませんし、直進時の微妙なバランス操作も阻害してしまいます‼




そしてグリースの少ない状態で走行を繰り返すと、ベアリングが損傷して段差が生まれ、引っ掛かりを起きてしまいます

それではオーバーホール開始‼
新たにベアリングとベアリングレースを入れ替えます。

専用のグリースを塗布して~

シッカリとトルク管理して組み上げれば~



作業は続きます。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-08-25 10:47 | メンテナンス
NSR250R(MC21) 定期点検➂ ‼











NSR250R(MC21) 定期点検➂ ‼

NSR250R(MC21) 定期点検整備と他作業の続きです。

フロントフォークO/H
走行中の疲労も和らげます‼
新品部品が手に入るうちに交換しておきましょ‼

永年使用していると、オイルシールの外周にもサビが発生してきます。
フォークオイルが漏れない様に止めているオイルシールリップ部分をサビが変形させてしまい、結果オイル漏れを起こしてしまうケースもあります‼
**サスオーバーホールの際に使うフォークシールドライバー(特殊工具)でオイルシールをガンガン打ち込むと、上記の原因を作ってしまう可能性がありますので、組み込む際は注意が必要ですよ~**

分解・洗浄して各部の消耗を確認です‼



作業は続きます。




ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-08-24 11:25 | メンテナンス
NSR250R(MC21) 定期点検② ‼











NSR250R(MC21) 定期点検② ‼

NSR250R(MC21) 定期点検整備と他作業の続きです。001.gif


前後ホイール
永年整備を行っていない車両ほど、劣化が蓄積しています~
リヤホイールベアリングは、”ゴロゴロ”になっていますし、ハブダンパーは痩せてしまっていますね。


フロントホイール側のベアリングも”ゴロゴロ”になっています。
直に指で回してみると確認できます‼
触ったら千切れちゃいました。

作業は続きます。




ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-08-23 12:04 | メンテナンス
NSR250R(MC21) 定期点検① ‼











NSR250R(MC21) 定期点検① ‼

NSR250R(MC21) 定期点検、他整備のご依頼です。
「K様」ご依頼ありがとうございます。


ドライブチェーンのOリングが経年劣化によって切れちゃっています~
何か所もヒビが確認できます。

ホイールアクスルには、サビが多く出ていますね。
水の侵入でしょうか?
ホイールベアリングもゴロゴロになっていますので、交換してまいります。

冷却系の点検穴からは、冷却水が出てきています~
ウォーターポンプメカニカルシールに損傷があると、お漏らしして知らせてくれる仕組みです‼

エンジンオイルのタンクラバーには、やばいヒビが‼

普段不具合を感じず走行していても、車両の各部の劣化は進んでいます。

日頃のメンテナンスや定期点検等で細かくチェックして、手直し必要な個所を早期に直す。



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-08-22 10:52 | メンテナンス
MC28ロスマンズ オーバーホール⑧
どーも、五十嵐です。


最近は曇りがちでスッキリと晴れません。



ロスマンズは車体のネジ修正



よく見るとネジが残っています。
折れ込んで残ったのでしょう。


修正していきます。

穴をほじくって残っていたネジの残骸を取り出しました。

穴を溶接でふさいで、


表面をならして


ネジを立て直したら完成!


これでフレームが仕上がったので組み上げていきます。
ステム・スイングアーム・フォーク・タイヤ・・

次はエンジン搭載です!





by nozawakojo | 2019-08-22 10:27 | NSR250
