CBR600RR パワーアッププラン④ ‼








CBR600RR パワーアッププラン④ ‼

CBR600RRパワーアッププランの続き。
ノザワホンダパワープランはこちらをクリック
https://www.nozawa-honda.co.jp/custom/custom_cbr.html



力を解放しておくと、安心感が違いますよね!


アクセル開度20~100%


吸排気カスタム後、燃料セッティング無し
吸排気系のカスタム(開放)をしていますので、
当然!
燃料バランスは大きく崩れています‼

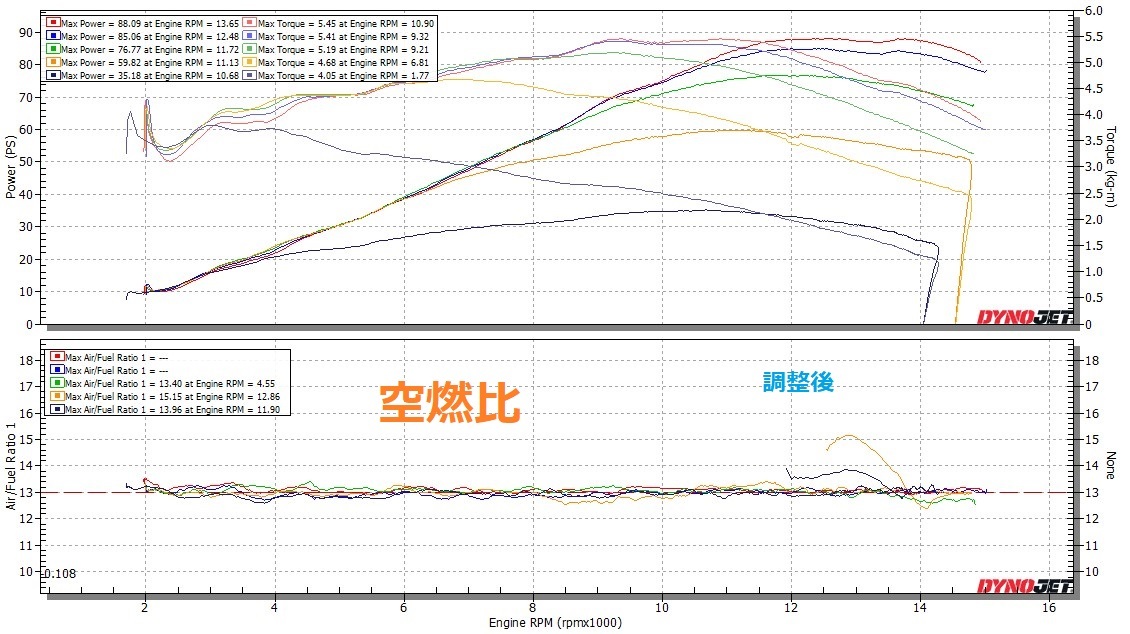

吸排気カスタム後、燃料セッティング済み
でも安心‼
インジェクションセッティングを行いターゲット空燃比へ調整する事によって、「乗り易さとモアパワー&トルク」を手に入れる事が出来ます。


アクセル開度100%
国内仕様とパワーアッププラン施工後の比較‼
赤ライン国内仕様
青ラインパワーアッププラン後

アクセル全開‼
8000rpm以降で全く別物のオートバイに変化しています。

例え、使わないであろうアクセル開度の領域でも、

サーキット走行等でも、思う存分楽しんでいただけます。


同時にご依頼いただきました作業も完了。


パワーコマンダー5にオプション装備できる、
クイックシフター等のご依頼もお待ちしています~




ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

インジェクションセッティングにご興味のある方、
まずはお気軽お問合せ下さい。
お電話・メールお待ちしています!

ご質問等ありましたら、
「お問い合わせフォーム」
こちらからお願いします。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-10-18 11:47 | シャーシダイナモ
CBR600RR パワーアッププラン➂‼









CBR600RR パワーアッププラン➂ ‼

CBR600RRパワーアッププランの続き。
ノザワホンダパワープランはこちらをクリック
https://www.nozawa-honda.co.jp/custom/custom_cbr.html




「インジェクションセッティング」は車両の”空燃比A/F”をシッカリと管理・把握する事が大切です‼
シャーシダイナモ上で走行し、排気ガスから”空燃比A/F”をサンプリング。
ターゲット空燃比に変化させる為に、パワーコマンダー5へ燃料増減の指示を行って、またサンプリング。


車両1台1台に合わせた燃料バランスの調で、乗り易く・キビキビ走り・力強さも手に入れちゃいましょう‼


アクセル低開度域

一般道で多用するアクセルの開度調整は、運転のしやすさに直結します‼

パワーアッププランで吸気系をカスタムして、たくさん空気を取り入れられるようになりました。


アクセル開度10%
調整前:赤ライン 調整後:青ライン

アクセル開度15%
調整前:赤ライン 調整後:青ライン



アクセル開度15% 加速テスト
調整前:赤ライン
調整後:青ライン

加速テストでも、その違いが出ています。



作業は続きます。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

インジェクションセッティングにご興味のある方、
まずはお気軽お問合せ下さい。
お電話・メールお待ちしています!

ご質問等ありましたら、
「お問い合わせフォーム」
こちらからお願いします。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-10-17 12:54 | シャーシダイナモ
CBR600RR パワーアッププラン②‼






台風19号、各地で大変な被害をもたらしました。
被災された方の、一刻も早い復旧を願っております。




CBR600RR パワーアッププラン② ‼

CBR600RRパワーアッププランの続き。

吸排気系をカスタマイズしましたので、それに合わせた燃料セッティングの為の準備を進めてます~
吸排気カスタムして燃料系Noセッティングだと、エンジン壊してしまいますから、調整が出来るようにデバイス(DYNOJET パワーコマンダー5)を装着です‼


パワーコマンダー5
世界中にユーザーをかかえる”DYNOJET"社の製品、”パワーコマンダー5”
車種専用設計で、取付けも比較的容易になっています。
TPS(スロットルポジションセンサー)と燃料系(インジェクター)に介入させて、各スロットル開度の燃料増減指示(燃料噴射時間調整)を出す事が出来るようになります‼
4気筒の#1~#4インジェクターへ接続



ECUフラッシュ
ECUフラッシュ(書き換え)で、国内仕様のスピードリミッターを解除です‼

「変更箇所」
・スピードリミッターカット
・フューエルMAP変更(IAP/TPS)
・セカンダリINJタイミング変更
・イグニッションタイミング変更
・ラジエーターファンタイミング変更
・フューエルカットOFF




準備はOK‼
作業は続きます。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

インジェクションセッティングにご興味のある方、
まずはお気軽お問合せ下さい。
お電話・メールお待ちしています!

ご質問等ありましたら、
「お問い合わせフォーム」
こちらからお願いします。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-10-16 11:47 | シャーシダイナモ
MC21 エンジン・車体 OH ⓶
どーも、五十嵐です。


台風の影響?で作業場の蛍光灯が点きません
手元は照らせるので薄暗いですが営業しております。



21の続きです。

クランクシャフトは中古で対応します。
分解して磨きます。

綺麗になったら組み上げ。





クランクケースはバリ取り。



完成したクランクとケースを組み付け



次は腰上を組んでいきます。




by nozawakojo | 2019-10-16 10:52 | NSR250
台風19号の影響
どーも、五十嵐です。

台風19号、各地で大変な被害をもたらしました。
被災された方の、一刻も早い復旧を願っております。


ノザワホンダは建物、車両には被害無く無事でした。
しかし、灯火系統がショートしたのかブレーカーが落ちてしまいます。
作業場の蛍光灯が点きません。
明るいうちは何とかなりますが、日が落ちると真っ暗で何もできません。

パソコンのサーバーもエラーが出ており通常業務にもすこーし影響が出ております。


という事で本日13日も営業を早めに切り上げる場合があります。
ご来店を検討されております場合は、お電話で確認頂いてからお越しください。



よろしくお願い致します。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

お知らせ
台風19号の影響により、本日(10/13)の営業は、早めに閉店する場合が御座います
お客様にはご迷惑をお掛け致しますが、何卒ご理解いただけますようお願い申し上げます。



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー








by nozawakojo | 2019-10-13 11:43 | 日常
台風19号に伴い短縮営業します ‼








本日は台風の影響で、早終い ‼


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

お知らせ
台風19号の影響により、本日(10/12)の営業は、AM12:00までとさせていただきます。
お客様にはご迷惑をお掛け致しますが、何卒ご理解いただけますようお願い申し上げます。


尚、停電や災害によるトラブルにより、翌日(10/13)のご対応が滞る可能性がございます。
ご了承下さいますよう重ねてお願い申し上げます。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー








by nozawakojo | 2019-10-12 11:19 | 日常
CBR600RR パワーアッププラン①‼






またまた強烈な台風が関東地方に向かっていますね。
暴風・大雨に備えが必要ですね~

スーパーでは、水や電池が売り切れている所がチラホラと‼



CBR600RR(PC40) パワーアッププラン① ‼

CBR600RR(PC40) 国内仕様パワーアッププランでご入庫。
 ノザワホンダ:パワーアッププランは、こちらをクリック
   https://www.nozawa-honda.co.jp/custom/custom_cbr.html

「A様」ご依頼ありがとうございます。
現在は”慣らし運転”が終わったくらいの走行距離で、
”いよいよパワーアップを053.gif”と、ご依頼となりました‼

では、パワーアッププランで国内仕様車の秘めたる力を開放していきましょう!
[パワーアッププラン内容]
・排気系開放
・吸気系開放
・ECUフラッシュ (データー書換え)
・インジェクションセッティング (燃料調整)

まずは、国内仕様にかけられている制限(排気系・吸気系)の開放作業から。
排気系は、マフラーの変更を。

吸気系には”エアーダクト”内の2通路のうち1通路に蓋がされてます。
更に、”エアーBOX”内の吸気ファンネルの口径が、異常に絞られています。

注意:**吸排気変更したら、必ず燃料セッティングが必要です。
”インジェクション車は自動調整する”と言う、巷の定説はNoです‼
特に吸気系の大きな変更は、エンジン損傷の危険性があります**
右:国内仕様   左:逆車仕様


作業は続きます。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

インジェクションセッティングにご興味のある方、
まずはお気軽お問合せ下さい。
お電話・メールお待ちしています!

ご質問等ありましたら、
「お問い合わせフォーム」
こちらからお願いします。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-10-11 12:24 | シャーシダイナモ
CB1100 12か月定期点検整備‼








CB1100 12か月定期点検 ‼

CB1100 12か月定期点検整備でご入庫です~
「A様」いつもご依頼ありがとうございます。

日頃からのお手入れの賜物ですね~
各部に、緩みが無いか?
A様曰く、
ブレーキのタッチが”やや甘く”なってきたと・・・
ビンゴ‼
ブレーキパッドの交換時期でした。
摺動部のグリースも劣化し始めています。
う~ん・・・
バッテリーチェッカーで負荷を掛けた点検をすると、”やや弱く”なっていますね。
冬場を乗り切るためには、そろそろ交換ですね‼

お待たせいたしました。
秋のツーリングシーズン、思いっきり走ってきて下さい。



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー






by nozawakojo | 2019-10-10 13:22 | メンテナンス
CBR600RR 定期点検 オイル滲み修理‼









CBR600RR 定期点検
 ケースカバーからのオイル滲み ‼

2015 CBR600RR(PC40後期)定期点検整備の続きです‼


エンジン右下部からオイルパンにかけてオイルの滲んだ跡を発見。

このままでは、オイルの滴となって垂れてしまいます~
垂れちゃうと・・・
右への転倒歴があるとの事でしたので、その影響と思われますね。
CBR600RRは、紙のガスケットを使用しないタイプ(液体ガスケット塗布)で、転倒などによってカバーへ大きな衝撃が伝わると漏れ・滲みが発生しやすいのです‼


オイルフィルターの交換時に、トラブル発生‼
オイルフィルターが緩みません・・・



エンジンオイルは、お勧めの”NUTEC NC50/51"へチェンジ‼053.gif

お待たせいたしました。
この度は、遠方よりご依頼ありがとうございました。



ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー




by nozawakojo | 2019-10-09 13:44 | メンテナンス
MC21 エンジン・車体 OH ⓵
どーも、五十嵐です。

そろそろ長袖の出番でしょうか?


以前に作業しましたMC21のエンジンと車体のOHの紹介です。
車両はコチラ


良く再現されています

分解していきましょう!


ハーネスが多いぞ

リミッターカットをするのにHRCハーネスとノーマルハーネスを二重で使っていたようです。
HRCハーネスに灯火類の配線はないですから
メインキーで電源がON/OFF出来なかったのはこの為か119.png
一つにまとめてスッキリさせましょう。



分解を進めているとまた違和感が、、、

大端のサイドクリアランスが大きくない?


うう

うん!
やっぱり広いね!

クランクウェブが抜けています。
話を聞くと焼き付いて修理履歴があるとの事。

コンロッドもベアリングもダメそうです。
中古クランクを用意してラビリンス仕様にすることに致します。

またなんか見つけたぞー

この状態で走っていたらしいので何事もなくてよかったです

スタートから色々ありますがどうなりますでしょうか??
つづきます
