タンクの錆









50㏄スクーター
 不調の原因は・・・!!


エンジン不調修理でお預かりしました、50㏄スクーター。
エンジンの始動は良好。
アクセルを回して走りだそうとすると、失速!!


圧縮・火花・排気は異常なしなので、燃料系をチェックしてみましょ!

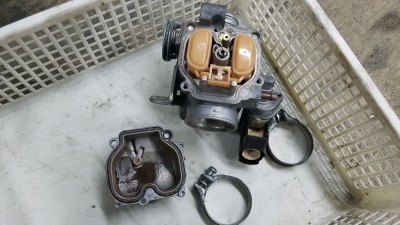

キャブレーターと取り外して~
見てみると・・・!!!

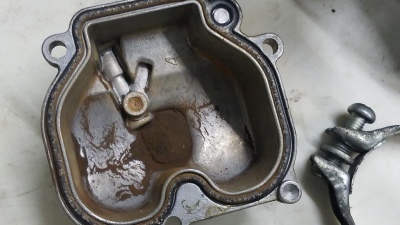

フロートチャンバー内には・・・
大量のサビが~~!! 008.gif
ジェットが錆に埋まって、必要量のガソリンを吸い上げる事が出来なくなっております。

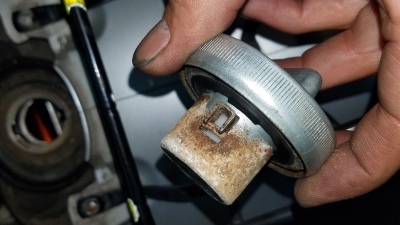

そもそも、こんなにサビが回っているということは・・・

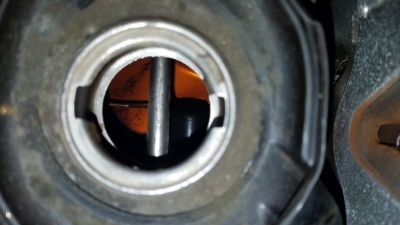

やはり!
保管状態(雨ざらし)や場所、水抜き通路の詰まり等で、タンクの中に水が侵入してしまう事があります。
また、シートの下に給油口がある場合は、シートの締まり不良や、裏に付いているラバーの劣化も原因と考えられますね。

どこがサビを発生させた原因を探って、改善しましょう。




ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー














# by nozawakojo | 2018-10-27 10:28 | メンテナンス
XR250 オーバーホール キャブ&始動









XR250(MD30)
 キャブO/Hからの始動!!


XR250(MD30) 腰上オーバーホール作業の仕上げにキャブレーターを洗浄していきます!
エンジンは腰上オーバーホールでリフレッシュ!
キャブレーター内は、長年の汚れが見られます。
ガソリンの吹き返し

全部分解して、キャブレーターや各構成部品を洗浄・確認です~
フロートバルブシートの汚れも、ピカッと落とします!!
内部には、傷などもなく良好です。

フロートバルブ・フロントバルブシートは、キャブレーター内にガソリンが入ってくる入口です。
キャブレーター油面点検、異常なし良好です!
ホース類は、経年劣化で硬くなっていましたので交換。
エンジンのリフレッシュに合わせてキャブレーターも完調になりました!
取付後は、いよいよエンジン始動です。


と、
その前に、気になった箇所を清掃作業して~

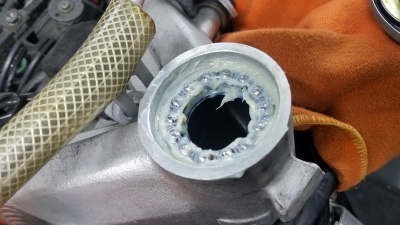

リヤブレーキピボットのグリース劣化
洗浄して、グリスアップです。

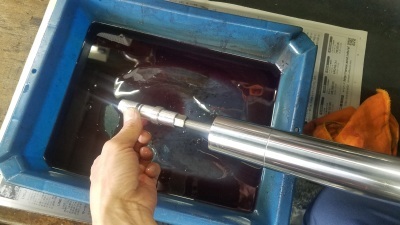

オイルラインのフィルター清掃(フレーム内オイルタンク)

エンジンオイルは、
NUTEC MS-55
XR250にはお勧めのエンジンオイルです!
では!
いざエンジン始動!!
歯切れ良いシングルエンジンの鼓動を刻んでいます。




ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー















# by nozawakojo | 2018-10-26 11:02 | XR250
XR250 オーバーホール 腰上 組付け









XR250(MD30) 腰上組付け!!


XR250(MD30) 腰上組付け作業開始です~!001.gif

ピストン・リング
シリンダー再使用でいきますが、この先も永く乗っていただくために、ピストン・リングは新品へ交換しておきましょ。
シリンダーの下面スリーブには、Oリングが入ります!
こちらは経年劣化していました。
オイル上がりを防ぐためにもリフレッシュしておきます。
お次はシリンダーヘッド。

ピストンピンとカムチェーンスプロケットをME08の軽量タイプを流用。
軽量化の恩恵でもある「軽く滑らかに回り振動軽減」に繋がると良いと思います。
部品交換でここまで軽量されるので、交換しない手は無いです!
左:ME08  右:MD30
MD30:140.8g
ME08:117.7g
ピストンピンだけでも、4g以上の違いがあります!
新品カムシャフトは、ご相談の結果”MD30”をチョイス。
シリンダーヘッド搭載!
シートカットにより寸法のズレたタペットクリアランスを再調整して、完了です。



この後は、キャブ清掃して仕上げます。

作業は続きます。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー












# by nozawakojo | 2018-10-25 10:46 | XR250
XR250 オーバーホール 強化品









XR250(MD30) 強化品!!


XR250(MD30) 腰上O/H作業と同時に各部品を強化品で組み上げて行きましょ!001.gif
作業中のモデルは、「初期型」と呼ばれるモデルです。
後期型では、オイルポンプが強化品へ変更されておりますので、今回はそちらのモデル用を流用してオイルの吐出量を稼ぎます!

オイルポンプ
上:MD30初期型  下:MD30後期型
初期型ではプライマリギヤとオイルポンプギヤが別体だったのですが、
後期型ではプライマリギヤが二つの役目を果たします。
ギヤ数も違いますので注意です!
MD30初期型
MD30後期型流用


カムチェーン
上:MD30 下:ME08
カムチェーンは、ご存じ「ME08」を流用。
チェーンプレートの幅があり、剛性アップ 049.gif


カムチェーンテンショナー
テンショナーのガイド部分に減りが見られます。
こちらも定番!!
ヴァイタルさんの「強化カムチェーンテンショナー」に交換しておきましょう。
組み込み完了!
次回は、腰上組み上げていきます~

作業は続きます。


ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
ノザワホンダの車検整備・点検整備では、
普段目の行き届かない箇所をシッカリと点検させていただきます。
愛車の状態を細かく把握していただき、
安心・安全にライディングしていただくためにも点検を行っています。

お問合せ、ご依頼お待ちしています。
まずは、「お問い合わせフォーム」
こちらからお願いします。
お気軽にご連絡ください。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー














# by nozawakojo | 2018-10-24 10:23 | XR250
XR250 オーバーホール ヘッドO/H









XR250(MD30)
シリンダーヘッドO/H!!


XR250(MD30) シリンダーヘッドのシートリングあたり点検です!001.gif
バルブとヘッド側シートリングの密着が悪いと、高い圧縮圧力が保てません。

点検すると・・・!!
赤丸部分(プラグ側)が密着不良を起こしていました。
バルブシートカット
専用工具で、バルブシート面を切削加工していきましょ。
アタリの具合をこまかく確認しながら、加工調整していきます。
今回、4バルブ全てのプラグ側に密着不良が見られました!
バルブ組付け
インナーバルブスプリング・バルブ他を交換して組付けます。
右が新品インナーバルブスプリング
4サイクルのヘッド廻りメンテナンスは、調子を大きく左右します。
ヘッドカバーロッカーアーム
ロッカーアーム廻りも分解して点検いたしました。



お次は、強化品を組み込んでいきます。

作業は続きます。
