5 NSR250エンジンO/H編
早山です!

昨日の続きです。
部品の洗浄も終わりエンジン組み立ての下準備に取り掛かります。
e0114857_21404939.jpg 一番初めにクランクケースにベアリングを入れていきます。
クランクケースをなるべく傷めないように暖めてベアリングを入れます。なぜ一番初めにクランクケースにベアリングを入れるかと言うと冷えるのに時間が掛かるからです。
次にリードバルブをチェックします。

e0114857_2149244.jpg 写真だと解りにくいのですが樹脂の部分になにやら異物がめり込んでボコボコになっています。
2サイクルでは必ずチェックする必要があります。



丁寧に一つ一つ取って行きます。
あまりにも酷い場合は交換です。







e0114857_2274537.jpg ミッションを組上げていきます。
NSRのミッションの部品はご相談パーツが増えてきたので注意が必要です。




念入りに作動確認します。







e0114857_22245699.jpgいよいよクランクシャフトのチェックです!
新品なのに・・・・・・
芯だしします。
サクサク芯だしです。
クランクシャフトはくたびれて来ると開いてきます。
それを予想して閉じの0.005にセットしました。

フライホイール側は、ずれ易いのでクランクピンを溶接しときました。!

明日はいよいよエンジンを組上げます。



ブログランキングトップ10を目指して頑張ります。応援クリックお願いします!!

人気ブログランキングへ



# by nozawakojo | 2010-07-14 22:46 | NSR250
NSR250エンジンO/H編 4
早山です。

今日は分解したエンジンパーツを洗浄してチェックしていました。
e0114857_21433830.jpg 生産されてから15年位経っていますのでゴム類は要チェックです。

当然、交換です!




e0114857_21523023.jpg ピストン、シリンダー、シリンダーヘッドの点検です。
ここにもNSRのポイントがあります。
シリンダーとシリンダーヘッドが正確に合っているかです。




e0114857_2205396.jpg シリンダーの横にLもしくはHと打刻してあると思います。
合っていない場合エンジンの不調もしくは壊れてしまいます。

今度はピストンです。
しかし、このピストンはBマークがついています!!
圧縮が低かったのはこれが原因?

RCバルブにもカーボンがいっぱい付いています。
RCバルブにカーボンが付きすぎてフラップの動きが悪くなるとPGMが壊れてしまう場合があります。
注意が必要です。(MC21)


クラッチのインナーです。
プレートが当たる場所が凹んでさらにバリが立ってしまっています。
クラッチのキレと繋がりに影響しますのでしっかり処理をして組上げます。




綺麗に洗浄します。
これがまた大変です!!
なかなか落ちません。






せっかくクランクケースを分割したのでチャンスです。
気になるバリを取っていきます。
小さな事ですが少しでもトラブルを起こす要素を無くしたいのです。
もしもこのバリが飛んでシリンダーまで行ってしまったら大変です。
バリを取ることによってスムーズな掃気が出来るようにもなります。

明日も引き続きアップしていきます。

あっそうだ!!
ノザワホンダのレンタルバイク好評つき平日20%キ続行中!!
宜しくお願いします。


ブログランキングトップ10を目指して頑張ります。応援クリックお願いします!!

人気ブログランキングへ



# by nozawakojo | 2010-07-13 22:52 | NSR250
NSR250エンジンO/H編 3

早速、クランクケースを分割しました。
e0114857_21133886.jpg ひどく中身も汚れていますね。 005.gif

NSRのクランクケースはいろいろチェックしなければいけない所がいっぱいあります。
汚れてはいますけれどクランクベアリングの爪が当たる部分は大丈夫!
ベアリングを挟み込む部分も大丈夫です。
ただミッションベアリングが収まるクランクケース側が若干緩いです。

e0114857_21255873.jpg 原因はクランクシャフトです。
良く見ると全て錆だらけです。ベアリングもガタガタ!!
今までいろいろNSRに携わってきましたがこれはかなり酷いです。
クランクケースは再利用できると解ったので取り外した部品のチェックを始めます。

e0114857_22573447.jpg まずはミッションから点検します。
NSRはカセット式のミッションを採用していますので取り外しは簡単です。

ギヤーを全て外しながらチェックします。










ミッションのギヤーの穴とダボをチェックします。










これはメインシャフトの6速のスプラインブッシュですが・・・・・・!
慎重にチェックしていき丁寧にお掃除します!




ブログランキングトップ10を目指して頑張ります。応援クリックお願いします!!

人気ブログランキングへ



# by nozawakojo | 2010-07-13 00:43 | NSR250
NSR250エンジンO/H編 2

昨日の続きです。
エンジンを下ろす準備をします。
まず車載状態で各パーツを外していきます。
e0114857_15232070.jpg 正直、古いオートバイですからパーツを取り外すにも気を使わなければいけません。
これはフライホイールです。!
良く見るとゴミが詰まっていました。

e0114857_15453741.jpg 次はクラッチ側のパーツをチェックしながらサクサク分解していきます。
今回の目的はクランクシャフトが駄目になっていたのでクランクケースの状態を先に確認する必要があります。クラッチ関係のパーツやミッションは後で確認します。
そしてミッションを外して行きます。


ここまで部品を外しておいたので簡単にエンジンを下ろせました。

次回は、いよいよクランクケースの分割をします。






何やら、M岡さん宅にも嵐の予感が・・・・・・・! 001.gif









ブログランキングトップ10を目指して頑張ります。応援クリックお願いします!!

人気ブログランキングへ



# by nozawakojo | 2010-07-12 16:42 | NSR250
NSR250(MC21)エンジンO/H編 1

NSR250(MC21)のエンジン不動修理です。
お客様からのご依頼でエンジンが焼きついてしまいエンジンを載せ替えたけれどエンジンが掛からないと言う事でした。
私は個人的に思い入れが深いバイクなんです。
88年式、89年式と乗り続け、2サイクル全盛期でしたから部品も普通に購入できました。
残念な事に今は2サイクルは生産されなくなってしまい、純正部品もいつ作らなくなってしまうのか心配です。
新車が生産されなくなって約15年位経ちますが、NSR250は世界が認めた一台なんです!
2サイクルエンジンが故にエンジンメンテナンスは必ず行う必要があります。
覚えていますか?そして思い出しませんか?
新車のNSR250!!

NSRの修理またはオーバーホールをご検討のお客様、お気軽にお問い合わせください。 (担当早山)

まずは故障診断から始めます。
基本どおり圧縮圧力を測定しました。
標準値は12kg/cm2なんですけど・・・・・・。
フロントバンク7.5kg/cm2 リヤバンク8.5kg/cm2
これは何かが起こっているはずです。

これは!

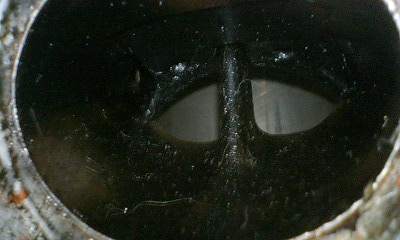

すぐにマフラーを外しエキゾーストポートから目視です。




次にクランクシャフトのセンターシールの点検です!



NSRはセンターシール(クランクシャフトの真ん中でベアリングと一体化した特殊オイルシール)が弱いのです。
例えば焼きついた後にしっかりとクランクシャフトを洗浄しないと焼きついた時に出たピストンのアルミくずがセンターシールを傷つけてしまったりします。
NSRは2気筒ですのでセンターシールが駄目になると本来ピストンが下がっているときにピストンの内側で混合気を掃気ポートへ送るのですが(一次圧縮)その混合気がセンターシールを通り抜けてしまいお隣のお部屋へ行ってしまいます。そうなると上手く掃気する事が出来なくなりエンジン不調になります。027.gif

センターシールの点検をしてみたら案の定、駄目になっていました。
この時点でクランクシャフトの交換になりますが、他にもチェックしなければいけない所がありますのでどんどん分解していきます。

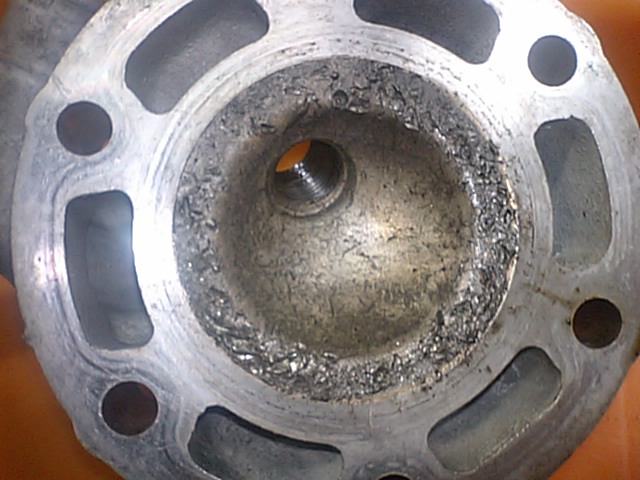

e0114857_2205582.jpg 何かがおかしいんです!
フロントバンクのヘッドなんですが、キズだらけになっています。
こんなになっているのにシリンダーは平気です?
恐らく、エンジンをオークション等で探したのだと思います。
でも平気です。


明日はクランクケースを分解します!
